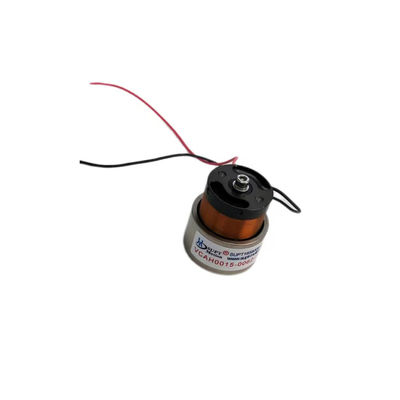

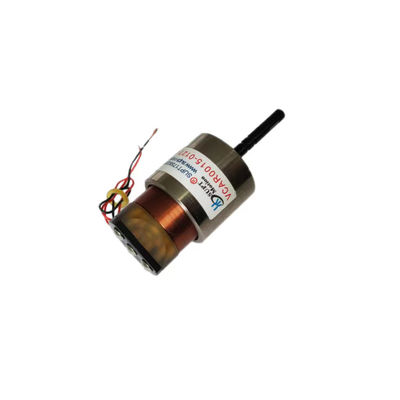

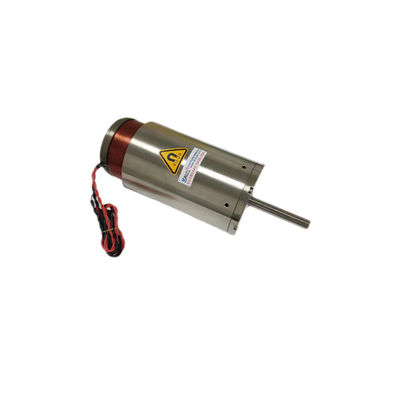

高精度線形音声コイルモーター シャフト付きブラシレス直駆モーター
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | CCC, ce, ISO9001 |
| モデル番号 | VCAR0044-0075-00A |
| 最小注文数量 | ≥1 |
| 価格 | $120.00/pieces >=1 pieces |
| パッケージの詳細 | カートンの&木箱のボイス・コイル・モーターの磁石 |
| 受渡し時間 | 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する |
| 支払条件 | T/T |
| 供給の能力 | 2000枚/月 音声コイルモーター磁石 |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 使用 | ボート、車、電気自転車、UAVのロボット、医学の換気装置、顕微鏡、内視鏡、光学、光学レンズ |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 30 |
| 建設 | 永久磁石 | 換算 | ブラシなし |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 20 |
| 連続電流 (A) | 4.8 | 効率性 | IE 1 |
| 最大力 (N) | 33 | 最大走行距離 (mm) | 9.9 |
| ボイス・コイル・モーターの磁石（v） | 24.3 | ローターの重量 ((kg) | 23.5 |
| 固定子dia （mm） | 36 | 連続力 (N) | 8 |
| 港 | 上海のボイス・コイル・モーターの磁石 | ||
| ハイライト | 高精度線形音声コイルモーター,線形音声コイルモーター 20rpm,ブラシなし直送モーター 20rpm |
||
製品の説明
ブラシレス直駆モーター 軸高精度 小サイズ
製品説明
直線音声コイルモーターは,内蔵動力軸と精密な線形軸承で,動力軸は軽量で非常に硬くて耐磨性のある材料で作られています.
半導体,精密試験および検査,バルブ流量制御,その他の分野で広く使用されています.
ブラシのない軸直駆モーターは,効率的な動き制御と ロボットの正確な位置付けを可能にします.
ブラシレスシャフト直駆モーターは,電流を調節することによって内部永久磁石によって生成される磁場を制御し,それによってモーターローターを直接回転させる.ロボットの関節に軸付きの複数のブラシレス直駆モーターを使用して,様々な自由を実現できます.
ブラシレスシャフト直駆モーターの直駆性質により,高度な位置制御を可能にします.ロボット は この 特性 を 用い て 位置 と 姿勢 を 精確 に 制御 できる特定のターゲット位置にツールやエンドエフェクターを配置するなどです
ブラシレスシャフト直駆モーターは,高速移動または高速動作を必要とするロボットタスクにとって重要な高速応答特性が有する.
ブラシレスシャフト直駆動モーターはエンコーダーと統合され,モーターローターの位置を監視することで正確なフィードバック信号を提供し,閉ループ制御が可能である.
ブラシレスシャフト直駆モーターは効率的なエネルギー変換を提供し,エネルギー消費を削減し,ロボットが生成する熱量を削減します.低騒音レベルも特徴ですロボットが動作する間を静かにする.
|
音声コイルモーターの主な用途: |
|
1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 |
|
2バルブ操作の分野:型式計量バルブ,圧力試験システム,気圧バルブ化学 インジェクションシステム |
|
3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング |
|
4振動システム 振動テーブル 振動プラットフォーム |
|
5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 |
|
6航空技術:飛行制御システム パイロットフィードバックシステム |
|
7商業用分野:コンピュータ冷却ポンプ ミニチュアカメラ オート フォーカスシステム |
|
8自動化産業:レーザー機器,配送機,試験装置,繊維機械 |
技術パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
応用:
線形音声コイルモーターシステムは高効率の線形モーターで,正確な位置重複性と低騒音レベルを提供します. 動作シャフトと精度の線形ベアリングが組み込まれています.スポーツシャフトは軽量で作られています耐磨性のある材料.高品質の材料.半導体,医療機器,精密試験および検出,バルブ流量制御などの分野で広く使用されています.音声コイルモーター,内蔵モーションシャフトと精密な線形ベアリングスポーツシャフトは軽量,高硬さ,耐磨材料で作られています. 動くリングは軽量,小容量,短い応答時間という利点があります.高周波で高精度で.
私たちのサービス
競争優位性のある製品
質の悪い場合や納期遅れた場合,全額返金
品質保証契約
小規模な注文は歓迎します
営業後サービス 24*7
会社情報
梱包 と 輸送
認定
よくある質問
モーター:
1旅行: 合計旅行を計算するために使用される実際の旅行について値力.
2移動方向:水平または垂直装置 90度
3負荷力:c逆方向で瞬時に力についてモーター噴水など
4負荷重量: 品質スライダーを含む移動の総品質部分
5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).
6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
