スウィング型音声コイルモーターとエンコーダー オプティカルアライナインメントのための回転音声コイル
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | ce,ISO9001,CCC |
| モデル番号 | VARS0120-020-00A |
| 最小注文数量 | ≥1 |
| 価格 | $270.00/pieces >=1 pieces |
| パッケージの詳細 | カートンの&木箱のボイス・コイル・モーター |
| 受渡し時間 | サンプル順序2-3日、バルク他の1つの仕事日交渉されるため |
| 支払条件 | T/T |
| 供給の能力 | 2000部分/部分每の 月のボイス・コイル・モーター |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 使用 | ボート、自動車、CNC 工作機械の閉ループ サーボ システムで、直線変位または角度変位の検出に使用できます。 |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 要求事項 |
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 高速 |
| 連続電流 (A) | 3.5 | 効率性 | IE 1 |
| ピーク トルク（N-m） | 0.08 | 最大走行距離 (mm) | 26 |
| ボイス・コイル・モーター（v） | 6.4 | 連続的なトルク（N-m） | 0.05 |
| バックEMF常数 (L-L) (Kb) | 0.045 | コイル重量 (g) | 11.7 |
| 長さ（mm） | 35 | 幅（mm） | 39.8 |
| 高さ（mm） | 26。 | 港 | 上海のボイス・コイル・モーター |
| ハイライト | スウィングタイプ 音声コイルモーター 3.5A,エンコーダー付きの音声コイルモーター,3.5A 光学調整のための回転音声コイル |
||
製品の説明

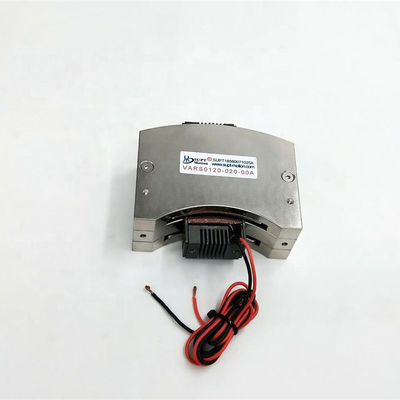

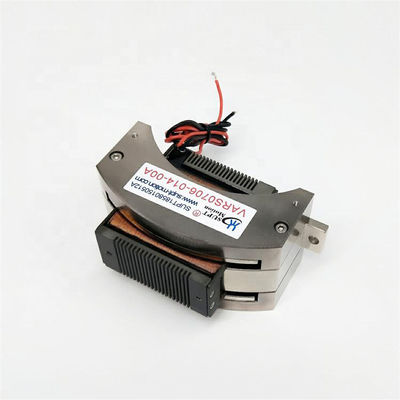

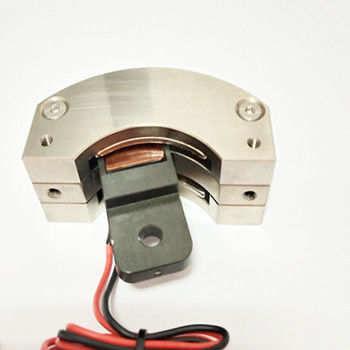

スウィングタイプ 音声コイルモーターとエンコーダー
製品説明
The swing voice coil motor with optical alignment encoder is a specially designed motor system that combines the swing voice coil motor and optical alignment encoder for precise angle control and positioningこのタイプのモーターシステムは,特に光学機器,イメージングシステム,精密器具.
振動する音声コイルモーターは,ローレンツ力を生成して回転運動を駆動する駆動部品として機能します. 光学アライナメントエンコーダは,角度や位置を測定できるセンサーです.光信号の変化をモニタリングすることによって正確な角度フィードバックを提供する.
組み合わせた光学アライナメントエンコーダー付きのスウィイング音声コイルモーターは,以下の特徴を有する.
1高精度位置付け: 光学アライナメントエンコーダは非常に正確な角度測定を提供し,モーターが高精度な角度位置付けを達成することができます.
2リアルタイムフィードバック: 光学アライナメントエンコーダのリアルタイムフィードバックにより,制御システムはリアルタイムでモーターの位置を監視できます.これにより,閉ループ制御を達成し,モーターの動きをより正確で安定させる.
3迅速な応答: スイング音声コイルモーターは,光学アライナメントエンコーダーからの高精度フィードバックと組み合わせて,迅速かつ正確な角度調整を達成します.
4滑らかな動き: スウィイング音声コイルモーターの滑らかな動き特性と光学アライナメントエンコーダの正確な測定の組み合わせにより,滑らかな角運動を達成できます.
5接触式設計: 光学アライナメントエンコーダは,摩擦と磨きを減らすために,モーターコンポーネントと機械的な接触がない接触式センサーです.
6. 広範囲のアプリケーション: オプティカルアライナメントエンコーダー付きのスウィングタイプボイスコイルモーターは,高精度の角度制御と位置付けを必要とするさまざまなアプリケーションに適しています.光学機器を含むレーザーシステム,望遠鏡,画像機器など
技術パラメータ:
| VARSシリーズ スウィング型音声コイルモーター | ||||||||
| モデル | ピークトルク (N-M) | 連続トルク25°C (N-M) | 最大移動数 (mm) | 電圧 (V) | バックEMF常数 (V/m/S) | コイル重量 (g) | 幅*高さ (mm) | 長さ (mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
応用:
ローータリー・ボイスコイルモーター (VCM) は,高加速,高応答頻度,短応答時間,高精度の特徴を有するアーチ・ボイスコイルモーターの一種である.スウィングタイプシリーズでは,100NM以上のトルクを生成できます.この種のモーターは,特に小ストロークに適しています. 高精度,高応答周波のシステムで,高速で前後振動できます.音声コイルモーターは,非コンミュレーション型の電源装置です音声コイルモーター自体とは関係ありません. 音声コイルモーターは,定位精度は簡単に10nmに達し,加速度は300gに達する (実際の加速度は負荷の特定の作業状態に依存します) スウィング型製品は,典型的には鏡定位器,バルブブレーキ,自動化機器,航空宇宙,半導体,その他の産業分野におけるレーザー技術で使用されます.
