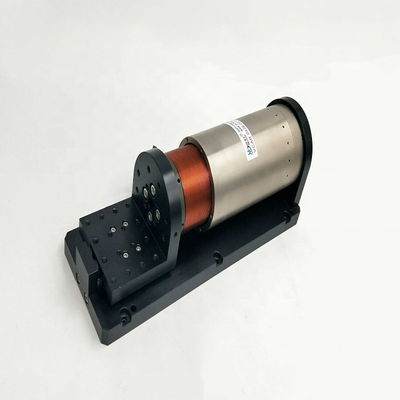

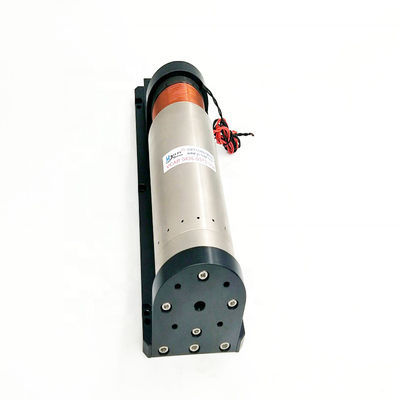

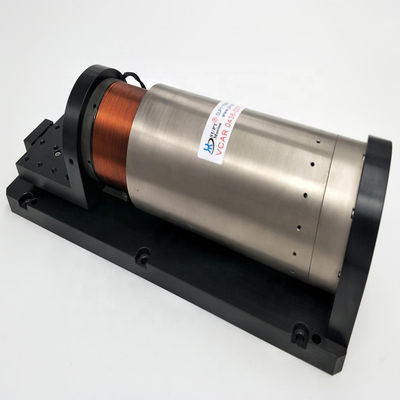

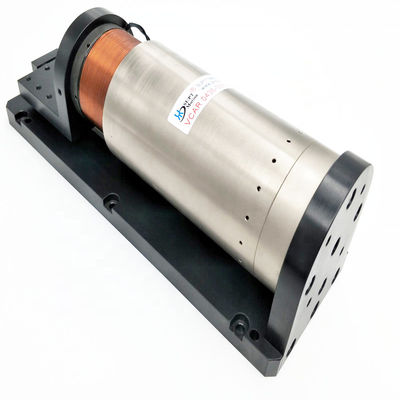

音声コイルモーターモジュール 閉ループサーボアプリケーションのための高精度線形プラットフォーム

  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
起源の場所 江苏,中国
ブランド名 SUPT
証明 ISO9001
モデル番号 VCAR0436-0373-00A
最小注文数量 ≥1
価格 $970.00/pieces >=1 pieces
パッケージの詳細 カートンと木箱の電動モーター
受渡し時間 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する
支払条件 T/T
供給の能力 電気モーター 3000個/月

試供品およびクーポンのための私に連絡しなさい。

WhatsAPP:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
保証 3ヶ月から1年 使用 ボート、自動車、電動自転車、UAV、ロボット、医療用人工呼吸器、顕微鏡
タイプ マイクロモーター トルク 要求事項
建設 永久磁石 換算 ブラシ
保護する機能 完全に閉ざされた 速度 (RPM) 高速
連続電流 (A) 14.6 効率性 IE 1
最大力 (N) 436 最大走行距離 (mm) 37.3
電気モーター(V) 38 ローターの重量 ((kg) 1040
固定子dia （mm） 76 連続力 (N) 142.6
港 上海電気モーター
ハイライト

PDV モーター モジュール 14.6A

,

手動線形ステージ XY軸 ccc

,

高精度手動線形ステージ 14.6A
メッセージ
製品の説明

PDV 工場価格 販売 高精度 マニュアル 線形ステージ XY 軸 プラットフォーム









製品説明

VCARシリーズの音声コイルモーターモジュール線形プラットフォームは,特に短時間閉ループサーボアプリケーションに適しています.狭い場所でも使えます高速の振動回転運動,高速加速運動を行うことができるように,軽量です.便利な制御の利点があるシンプルで信頼性の高い構造で 逆転装置もなく メンテナンスの必要もなく 寿命も長く 連続作業も可能ですこのモデルVCAR0436-0373-00A音声コイルモーター 精密な位置のための線形プラットフォーム速度,加速,推力制御,バッククリアランスの問題はありません. 高精度と高加速機能は,ほとんどの友人が好む,音声コイルモーター線形プラットフォームの仕様と仕様は,顧客の要求に応じてカスタマイズすることができます.

音声コイルモーター単軸モジュール 短ストック閉ループサーボ用 軽量アクチュエータ重量と高速応答 (ミリ秒で最大20G)基地は航空アルミニウム精密加工を採用シンプルで信頼性の高い制御,リバース装置を必要としません. メンテナンスなしで長い寿命. 精密な位置,速度,加速と推力制御が可能適切なエンコーダーとガイドレールで装備され,位置精度は0.1-5umに達します.推力要求は適切なドライバと制御装置で設定されている.. プラットフォーム構造は加工およびカスタマイズすることができます. 異なるアプリケーションに応じて,適切な線形ガイドメカニズムが構成されています: 高精度の線形ガイドレールのさまざまな種類.




技術パラメータ:

製品モデル ピークフォース 継続 的 な 力 合計 ストローク ピーク電流 ピーク電圧 推力定数 エンコーダー解像度 繰り返す精度
VCAR0006-0050-00A 6.2 2.6 5 1.7 15.7 3.57 0.1/0.5/1 10 月 5 日
VCAR0013-0072-00A 13 4.2 7.2 2.3 26.6 5.72 0.1/0.5/1 10 月 5 日
VCAR0022-0098-00A 22 6.5 9.8 3.8 24.7 5.8 0.1/0.5/1 10 月 5 日
VCAR0033-0099-00A 33 8 9.9 4.5 24.3 5.87 0.1/0.5/1 10 月 5 日
VCAR0044-0249-00A 44 11.7 24.9 4.95 44.9 8.88 0.1/0.5/1 10 月 5 日
VCAR0070-0149-00A 70 27.3 14.9 4 26.9 17.7 0.1/0.5/1 10 月 5 日
VCAR0087-0062-00A 87 21.67 6.2 6.85 34.5 12.7 0.1/0.5/1 10 月 5 日
VCAR0262-0112-00A 262 111 11.2 6.4 35.1 41 0.1/0.5/1 10 月 5 日
VCAR0262-0249-00A 262 112 24.9 10.1 28.2 26 0.1/0.5/1 10 月 5 日
VCAR0436-0250-00A 436 167 25 11.7 31.6 37.2 0.1/0.5/1 10 月 5 日
VCAR1351-0310-00A 1351 376.8 3 19.9 73.5 68 0.1/0.5/1 10 月 5 日
製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(mm)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 コイルの重量
(g)		 スターターの直径 (mm) その 長さ
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



音声コイルモーターモジュール 閉ループサーボアプリケーションのための高精度線形プラットフォーム 0音声コイルモーターモジュール 閉ループサーボアプリケーションのための高精度線形プラットフォーム 1



私たちのサービス



オーダーメイドのデザインを手伝うのは嬉しいです.



音声コイルモーターモジュール 閉ループサーボアプリケーションのための高精度線形プラットフォーム 2



会社情報

 音声コイルモーターモジュール 閉ループサーボアプリケーションのための高精度線形プラットフォーム 3





梱包 と 輸送

音声コイルモーターモジュール 閉ループサーボアプリケーションのための高精度線形プラットフォーム 4音声コイルモーターモジュール 閉ループサーボアプリケーションのための高精度線形プラットフォーム 5

認証

 音声コイルモーターモジュール 閉ループサーボアプリケーションのための高精度線形プラットフォーム 6

よくある質問

電動モーター:



1旅行: 合計旅行を計算するために使用される実際の旅行について値力.



2移動方向:水平または垂直装置 90度



3負荷力:c逆方向で瞬時に力についてモーター噴水など



4負荷重量: 品質スライダーを含む移動の総品質部分



5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).



6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
