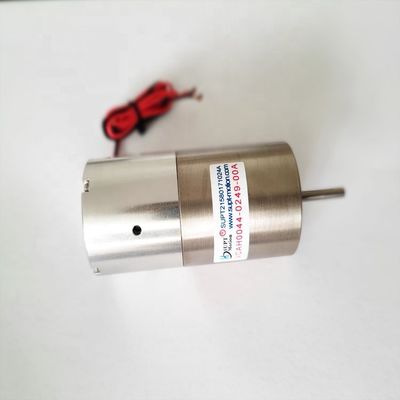

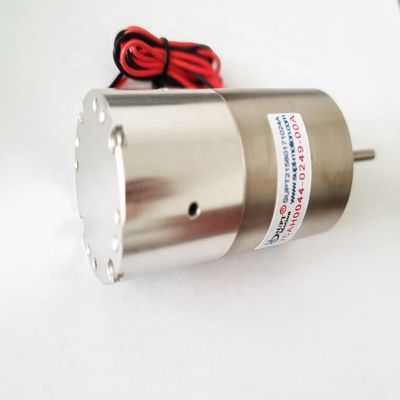

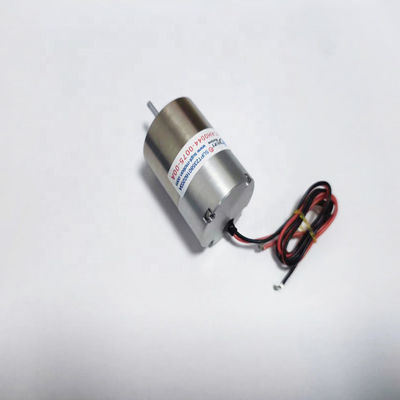

高精度15Nピークフォース 医療機器用マイクロ線形音声コイルモーター
商品の詳細
| 名前 | 高性能アクチュエーター | 重さ | ライト |
|---|---|---|---|
| 人生 | 長さ | タイプ | マイクロモーター |
| トータルストローク | 7mm | スピード | 高速 (rpm) |
| アクチュエータ常数 | 2.6N/W | 製品型式 | VCMH0015-0070-00A |
| 入力電圧 | 11.5V | ||
| ハイライト | 高周波応答 高功率アクチュエータ,高功率アクチュエータ 長寿命 vcm,音声コイルモーター 15Nピーク力 |
||
製品の説明
高周波数応答 長寿命 15N ピークフォース ハイパフォーマンスアクチュエータ
製品説明:
リニアボイスコイルモータは、その非常に高速な応答性、高精度、滑らかな動き、コンパクトなサイズ、高い信頼性により、高精度医療機器に広く使用されています。ダイレクトドライブアクチュエータとして、ギアのバックラッシュと摩擦を排除し、安定した静かで正確なリニアモーションを可能にします。これは、医療診断、治療、および手術において重要な要素です。医療用人工呼吸器、精密輸液ポンプ、手術用ロボット、低侵襲性機器、画像システム、義肢装具システムなどに一般的に使用されています。ミリ秒単位の応答速度と正確な力制御により、安定した調整可能な気流、正確な液体計量、安全なロボット操作が保証されます。リニアボイスコイルモータは、優れた生体適合性、低発熱、長寿命を提供します。厳格な医療基準を満たし、長期的な臨床応用で信頼性が証明されています。医療機器の精度、安全性、安定性を効果的に向上させ、スマートで低侵襲性、高性能な医療機器の開発をサポートします。
特徴:
- 高出力アクチュエータ: ピークフォース15Nのハイパフォーマンスアクチュエータ。
- 高出力アクチュエータ: DC抵抗と50dB以下の低ノイズを備えたハイパフォーマンスアクチュエータ。
- 高効率アクチュエータ: IP67保護と長寿命を備えたハイパフォーマンスアクチュエータ。
技術パラメータ:
| 名称 | ハイパフォーマンスアクチュエータ |
|---|---|
| タイプ | 電気 |
| 保護 | IP67 |
| 総ストローク | 7mm |
| 寿命 | 長 |
| アクチュエータ定数 | 2.6N/W |
| ノイズ | 低 |
| 速度 | 高速 (rpm) |
| ピークフォース | 15N |
| 抵抗 | DC |
| 巻線定数 | TOL | SYM | VALUE | UNIT |
| DC抵抗 | ±10% | R | 4.6 | Ω |
| Yoltage @ Fo | NORMAL | Vp | 11.5 | V |
| Current © Fp | NORMAL | Ip | 2.5 | A |
| フォース定数 | ±10% | Kf | 5.6 | N/A |
| バックEMF定数 | NORMAL | Kb | 5.6 | V/M/Sec |
| インダクタンス | ±30% | L | 0.74 | mH |
| アクチュエータパラメータ | SYM | VALUE | UNIT | |
| ピークフォース | Fp | 15 | N | |
| 連続フォース | FC | 5.8 | N | |
| アクチュエータ定数 | Ka | 2.6 | NNW | |
| 電気的時定数 | Te | 0.16 | milli-sec | |
| Power @ Fp | Pp | 28 | W | |
| 総ストローク | s | 7 | mm | |
| 摩擦 | Ff | <30 | mN | |
| 熱抵抗 | Ѳth | 6.9 | ℃/W | |
| 最大巻線温度 | Tmax | 150 | ℃ | |
| コイルアセンブリの重量 | WTc | 13 | g | |
| マグネットアセンブリの重量 | WTf | 224 | g | |
| アクチュエータ重量 | WTg | 237 | g | |
用途:
医療分野の主な用途:マイクロインジェクションシステム、呼吸器系機器、試験装置。
| ボイスコイルモータの主な用途: | ||||||
| 1.半導体産業:配線、切断、穴あけ、搬送システム、溶接、ロボット工学。 | ||||||
| 2.バルブ操作分野:タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム。 | ||||||
| 3.マイクロマシン産業:送りシステム、マイクロ穴あけ、精密スタンピング。 | ||||||
| 4.振動システム:シェーキングテーブル、振動プラットフォーム。 | ||||||
| 5.医療分野:マイクロインジェクションシステム、呼吸器系機器、試験装置。 | ||||||
| 6.航空宇宙技術:飛行制御システム、パイロットフィードバックシステム。 | ||||||
| 7.一般用途分野:コンピュータ冷却ポンプ、小型カメラオートフォーカスシステム。 | ||||||
| 8.自動化産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
