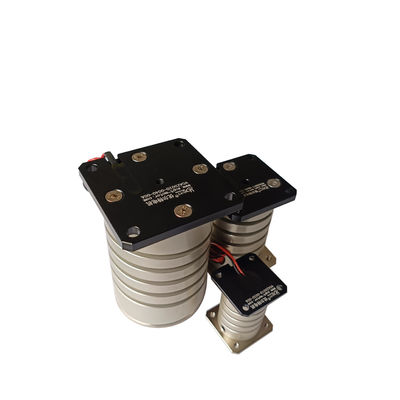

ロボットシステムにおけるスムーズな動きのための高度な振動モーター声コイルアクチュエータ
商品の詳細
| 保証 | 3ヶ月～1年 | タイプ | マイクロモーター |
|---|---|---|---|
| 定格電力 | 39 | ピーク電圧 | 14.8 |
| 応用 | UAVのロボット、医学の換気装置 | ポールの数 | 10 |
| 最大力 (N) | 10.2 | 最大走行距離 (mm) | 2 |
| 音声コイルモーター (V) | 25.6 | 連続力 (N) | 4.72 |
| 背部EMFの定数（kb） | 6.7 | アクチュエータ重量 (g) | 68 |
| ハイライト | 音声コイルアクチュエータ 振動モーター,ロボットシステム 振動モーター,スムーズモーション振動モーター |
||
製品の説明
製品説明：
フレキシブル振動ディスクボイスコイルモーターは、高強度で安定性の高い素材で製造されています。短い応答時間、高い振動周波数、優れた一貫性、強力な安定性が特徴です。特殊な駆動制御技術により、部品の往復運動、反転、分散、集約を実現します。
供給機構には調整可能なバックライト機能が組み込まれており、振動供給、ビジョンシステム、ロボット仕分けシステムの自動制御が可能です。
柔軟な振動ボイスコイルモーターが高精度のリニアモーション制御を実現します。直線的な推力特性と低摩擦特性により、高精度の位置決めが必要な用途に不可欠です。ロボットピッキングシステムでは、振動ボイスコイルモーターを使用してロボットアームの位置を正確に移動および調整し、物体を正確に掴むことができます。
フレキシブル振動ボイスコイルモーターは、応答時間が速く、加速と減速が速いという特徴があります。これは、高頻度の物体の把握と配置を必要とするロボットピッキングシステムにとって非常に重要であり、システム効率を大幅に向上させます。
柔軟な振動ディスクは、さまざまなサイズや形状の物体に対応するために、振動周波数と振幅を柔軟に調整できます。ロボット把持システムでは、柔軟な振動ディスクは、マニピュレーターが把持できるように、さまざまな形状やサイズの物体を整然と配置するのに役立ちます。
製品パラメータ:
| コイルパラメータ | 許容範囲 | シンボル | 価値 | ユニット |
| DCR | ±10% | R | 9.5 | Ω |
| ピーク電圧 | 基準値 | VP | 14.8 | V |
| 最大電流 | 基準値 | イプ | 1.6 | あ |
| 力定数 | ±7.5% | KF | 2.7 | 該当なし |
| 逆起電力定数 | 基準値 | KD | 2.7 | V/M/秒 |
| インダクタンス | ±30% | L | 0.37 | mH |
| アクチュエータパラメータ | シンボル | 価値 | ユニット | |
| ピークフォース | FP | 4.2 | N | |
| 連続失速力 | FC | 2.2 | N | |
| アクチュエータ定数 | カ | 0.87 | N//W | |
| 電気時定数 | テ | 0.04 | ミリ秒 | |
| Pmax | PP | 24 | W | |
| 脳卒中 | S | 1.5 | mm | |
| コイル各辺の隙間 | CL | 0.8 | mm | |
| 熱抵抗 | オット | 20 | ℃/W | |
| 許容される最大コイル温度 | Tmax | 150 | ℃ | |
| コイルの重量 | WTC | 13 | g | |
| 磁石鋼の重量 | WTE | 56 | g | |
| アクチュエータの重量 | WTa | 69 | g | |
アプライアンス:
ボイスコイルモーターのフレキシブルな送り機構により、従来の振動板では解決できなかった送りの問題を解決します。
ロボットピックアップシステムで柔軟な振動ディスクとボイスコイルモーターを使用すると、システムの精度、速度、安定性、柔軟性が大幅に向上し、さまざまな複雑な産業ニーズを満たすことができます。
| ボイスコイルモーターの主な用途: | ||||||
| 1.半導体産業:配線、切断、穴あけ、輸送システム、溶接、ロボット工学。 | ||||||
| 2.現場でのバルブ操作: タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム。 | ||||||
| 3.マイクロマシン産業：フィードシステム、マイクロドリリング、精密スタンピング。 | ||||||
| 4.振動システム: 振動台、振動プラットフォーム。 | ||||||
| 5.医療分野：マイクロインジェクションシステム、呼吸器機器、検査機器。 | ||||||
| 6.航空技術: 飛行制御システム、パイロット フィードバック システム。 | ||||||
| 7.商用利用分野：コンピュータ冷却ポンプ小型カメラオートフォーカスシステム。 | ||||||
| 8.オートメーション産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
