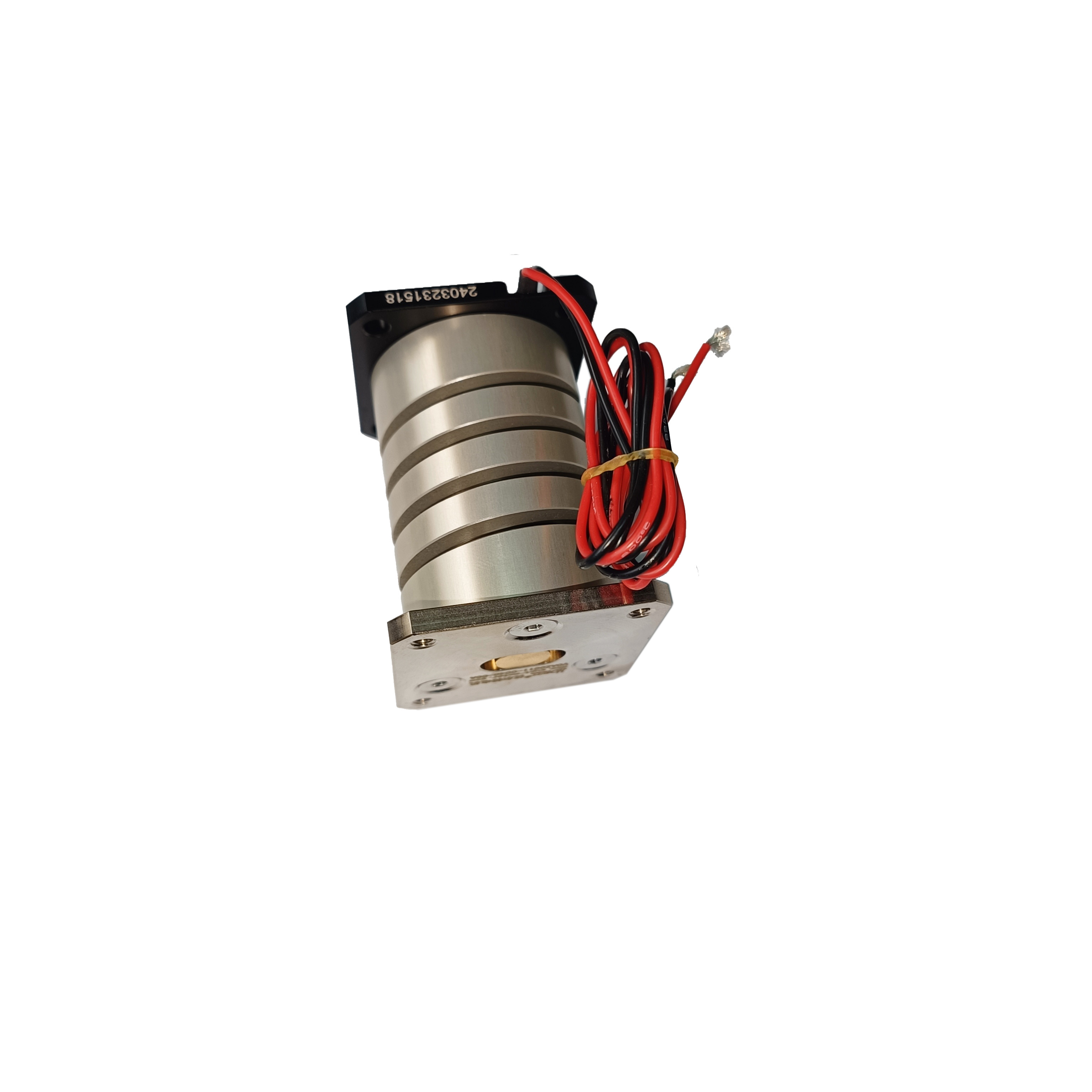

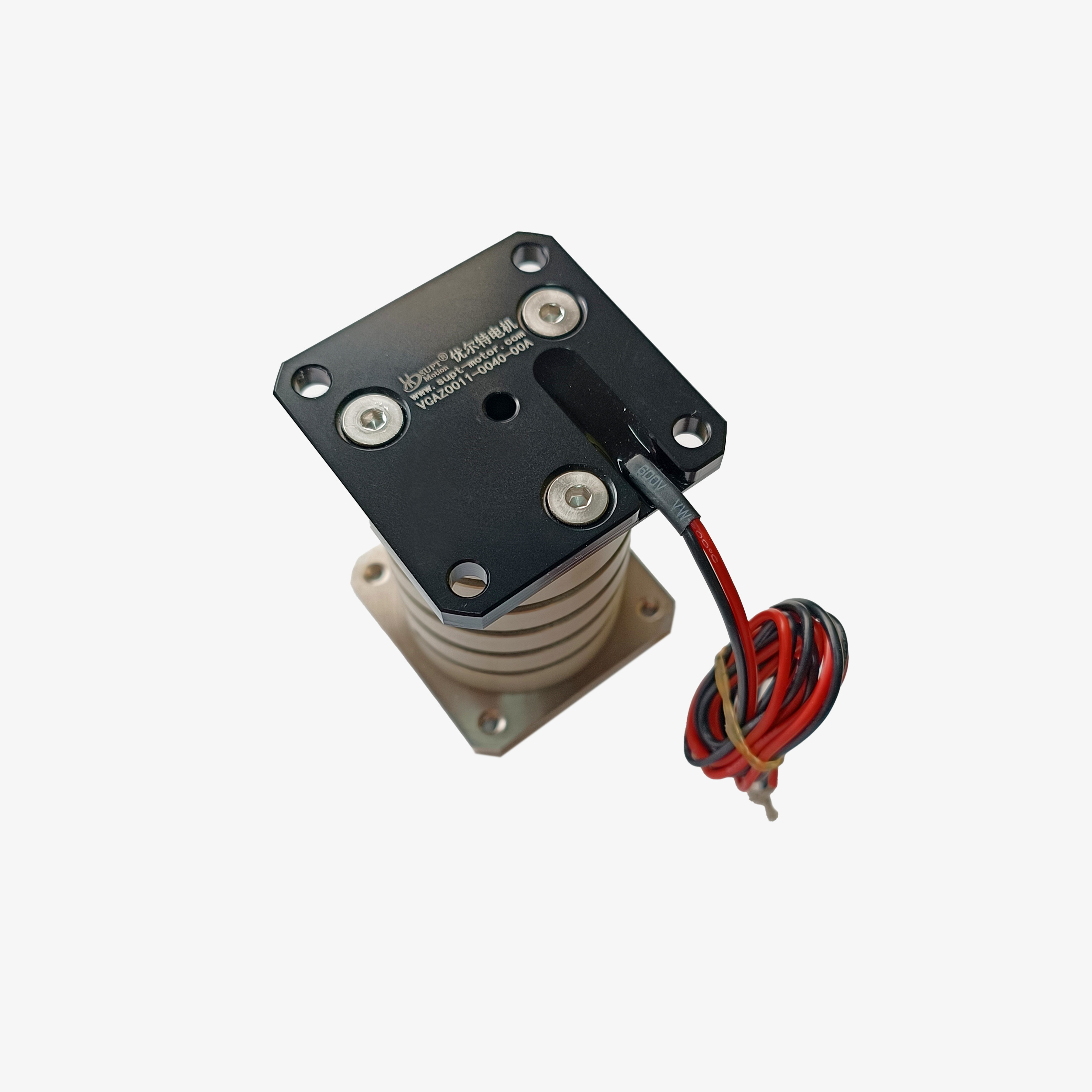

3C電子機器自動化のための高速高周波振動モーター
商品の詳細
| モーターの種類 | 振動モーター | ピーク力 | 4.2N |
|---|---|---|---|
| モデル仕様（書） | VCZA0010-0020-00A | 認証 | ISO9001 |
| 梱包の詳細 | 1.6A | 定格電圧 | 14.8V |
| 位置決め精度 | ±1 μm | 最高速度 | 2m/s |
| 許容される最大コイル温度 | 150°C | 脳卒中 | 1.5mm |
製品の説明
製品説明:
SUPTMOTION VCAZシリーズ振動音声コイルモーターは,特に3C電子産業の高速自動化システムのために設計されています.ウェアラブルデバイス生産機器はより高速,より精密,より信頼性の高い動作性能を達成する必要があります.
3C 自動化アプリケーションにおける VCAZ シリーズの主要な利点は,非常に高速なダイナミックレスポンス能力にあります.自動化された組み立てラインでは,1 時間あたり数千の部品を処理します.,モーションシステムはゼロに近い遅延で起動,停止,位置付けを達成しなければならない.振動する音声コイルモーターの設計により,VCAZシリーズは急速な加速と減速を達成できる.効率的な生産サイクルを確保する.
振動モーターのコンパクトな構造により,ピックアンドプレースマシン,マイクロアセンブリワークステーション,カメラモジュールアライナメントシステムなどの自動機器に統合するのに最適です.
振動音声コイルモーターは 3C 電子機器自動化機器に特化したもので, 卓越した精度で高速線形運動を可能にします.直接駆動装置の構造により,スムーズな動きと急速な加速が保証されます製造ラインの自動組立と試験に理想的な選択肢となります
特徴:
高精度モーション制御:
直接駆動電磁式設計により 機械的な伝送の誤りがなくなり マイクロンレベルの位置位置が正確に確認できます
高周波応答:
急速な加速と減速が可能で,高速ダイナミックポジショニングシステムに最適です.
高速性能:
迅速な応答時間が高速なスタート・ストップ・動きと高速な線形操作を可能にします
コンパクトで軽量デザイン:
小規模な足跡は,コンパクトな機器や精密機器にシームレスな統合を可能にします.
製品パラメータ:
| モデル番号 | VCAZ0010-0020-00A | |||
| コイルパラメータ | 許容性 | シンボル | 価値 | ユニット |
| DCR | ±10% | R | 9.5 | オー |
| ピーク電圧 | 標準値 | Vp | 14.8 | V |
| 最大電流 | 標準値 | イープ | 1.6 | A について |
| 力の常数 | ±7.5% | KF | 2.7 | N/A |
| バックEMF常数 | 標準値 | KD | 2.7 | V/M/Sec |
| 誘導力 | ±30% | L について | 0.37 | mH |
| アクチュエータパラメータ | シンボル | 価値 | ユニット | |
| ピーク力 | Fp | 4.2 | N | |
| 連続的なストップ力 | Fc | 2.2 | N | |
| アクチュエータ常数 | カ | 0.87 | N/W | |
| 電気時間定数 | について | 0.04 | ミリ秒 | |
| Pmax | Pp | 24 | W | |
| 脳卒中 | S | 1.5 | mm | |
| コイルの両側からのクリアランス | CL | 0.8 | mm | |
| 熱抵抗 | ほか | 20 | °C/W | |
| 容許される最大温度 | Tmax | 150 | °C | |
| コイルの重量 | WTc | 13 | g | |
| マグネット鋼の重量 | WTE | 56 | g | |
| アクチュエータの重量 | WTa | 69 | g | |
応用:
光学および光子学システム:光学レンズフォーカス,ビームステアリングと安定化,光学アライナインメントプラットフォーム.
精密自動化:高速ピック・アンド・プレイスマシン,マイクロポジショニングステージ,精密組立機器
試験・検査機器:視力検査システム,高速スキャンプラットフォーム,精密測定器
