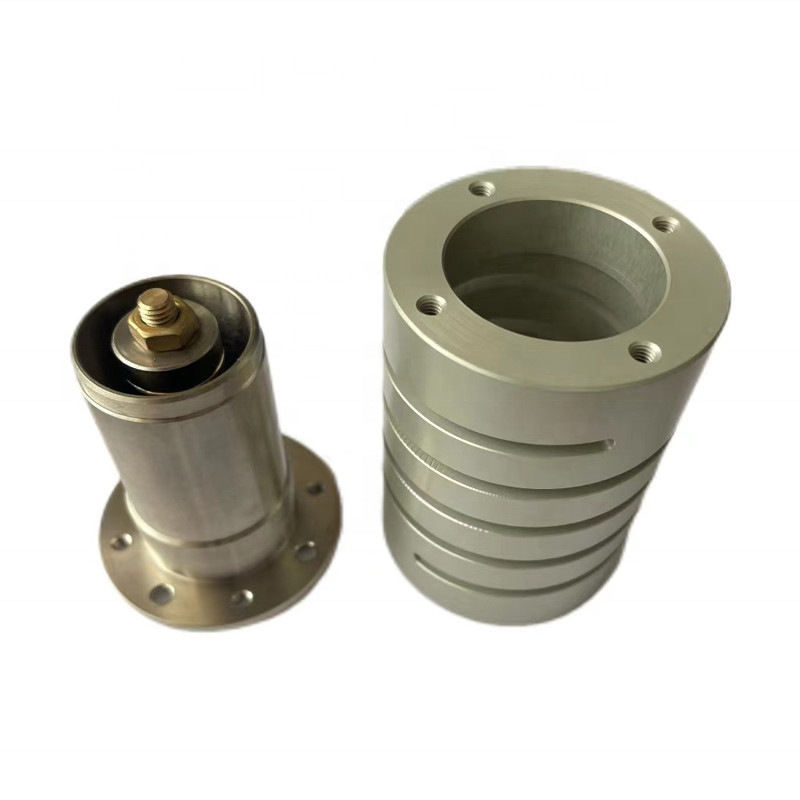

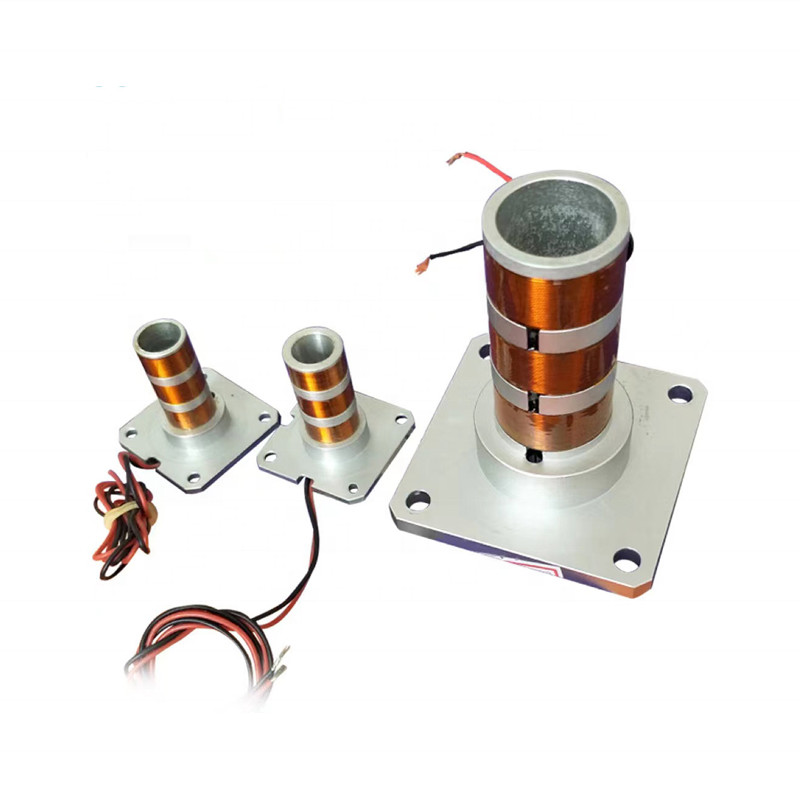

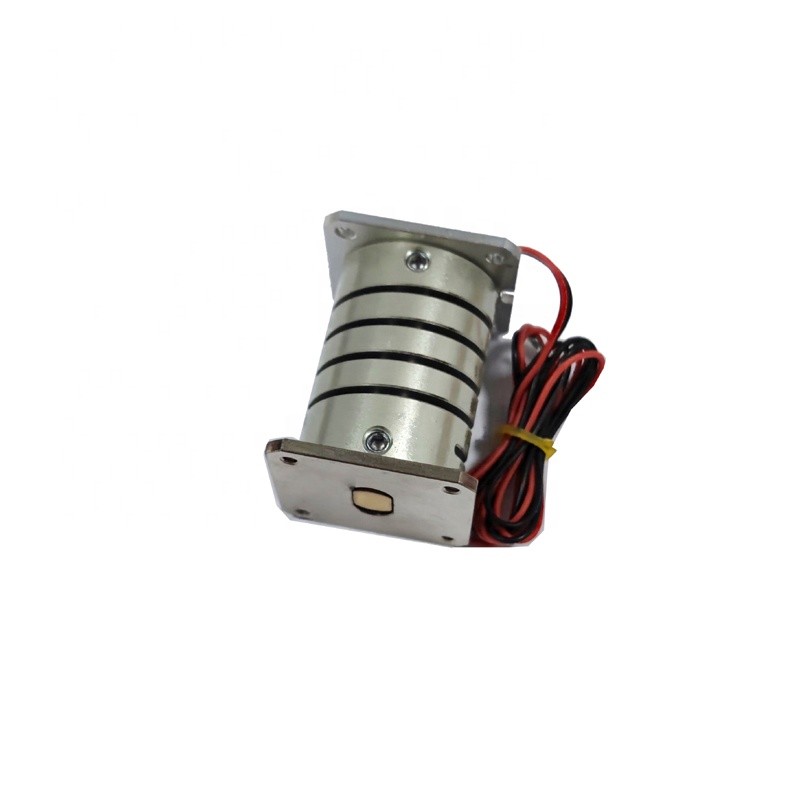

VCAZシリーズ ビジョンアライナメントと光学定位システムのための振動モーター
商品の詳細
| モーターの種類 | 振動モーター | ピーク力 | 20.5N |
|---|---|---|---|
| モデル仕様（書） | VCZA0020-0040-00A | 認証 | ISO9001-2000 |
| 梱包の詳細 | 2.6A | 定格電圧 | 25.9V |
| パワー @ Fp | 56.3W | 脳卒中 | 3mm |
| アクチュエータ重量 | 110g | スピード | 高い |
製品の説明
製品説明:
ボイスコイルモーターの柔軟な供給機構は、供給できない供給問題を解決します。
このモーターは、高強度で安定性の高い素材で作られています。応答時間が短く、振動周波数が高く、一貫性と安定性に優れています。特殊な駆動制御技術により、部品の前進・後退、反転、分散、収束が可能です。
SUPTMOTION VCAZシリーズ振動モーターは、高精度モーションアプリケーション向けに設計されており、ビジョンアライメントシステム、光学測位機器、自動検査装置に最適です。現代の産業オートメーションでは、正確な画像アライメント、レンズ位置決め、センサーキャリブレーションを実現するために、機械ビジョンシステムは超高精度で応答性の高いモーション制御を必要とします。
VCAZシリーズ振動モーターは、ダイレクトドライブ電磁原理を採用し、スムーズで正確なリニアモーションを生成します。その最も重要な利点は、高周波応答と高速加速能力にあります。ビジョン検査システムでは、移動オブジェクトを追跡したり、カメラやセンサーを瞬時にリセットしたりするために、迅速な軌道調整が頻繁に必要とされます。
振動ボイスコイルモーターは、コンパクトで軽量な設計も特徴としており、ビジョンモジュール、光学プラットフォーム、精密モーションプラットフォームにシームレスに統合できます。このコンパクトな構造は、設置スペースが限られている自動装置では特に重要です。
特徴:
高精度位置決め性能
-
高速応答・高周波モーション
-
ダイレクトドライブボイスコイルアクチュエータ設計
-
ゼロバックラッシュとスムーズなモーション
-
統合が容易なコンパクト構造
-
長寿命
-
低振動・安定動作
-
製品パラメータ:
モデル番号
| VCAZ0010-0020-00A | 巻線定数 | |
| 値 | DC抵抗 | DC抵抗 |
| 9.5 | Ω | 電圧 @ Fp |
| 14.8 | V | 電流 @ Fp |
| 1.6 | A | インダクタンス |
| 0.37 | mH | ピークフォース |
| 4.2 | N | アクチュエータ定数 |
| 2.2 | N | アクチュエータ定数 |
| 0.87 | Ka | 電力 @ Fp |
| 24 | W | 総ストローク |
| 1.5 | mm | 最大巻線温度 |
| 150 | アクチュエータ重量 | アクチュエータ重量 |
| 69 | g | モデル番号 |
| VCAZ0010-0020-00A | 巻線定数 |
| 値 | DC抵抗 |
| 9.5 | 電圧 @ Fp |
| 14.8 | 電流 @ Fp |
| 1.6 | インダクタンス |
| 0.37 | ピークフォース |
| 4.2 | コンフォース |
| 2.2 | アクチュエータ定数 |
| 0.87 | 電力 @ Fp |
| 24 | 総ストローク |
| 1.5 | 最大巻線温度 |
| 150 | アクチュエータ重量 |
| 69 | アプリケーション: |
供給機構は調整可能なバックライトと統合されており、振動供給、ビジョンシステムによる自動制御、機械ピッキングシステムによる自動制御を完了できます。
機械ビジョンアライメントシステム。
光学検査装置。
CCD位置決めステージ。
自動光学検査（AOI）。
半導体検査プラットフォーム。
