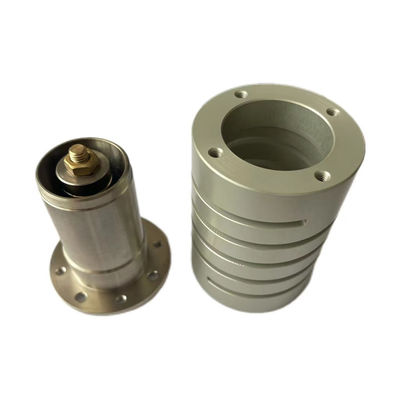

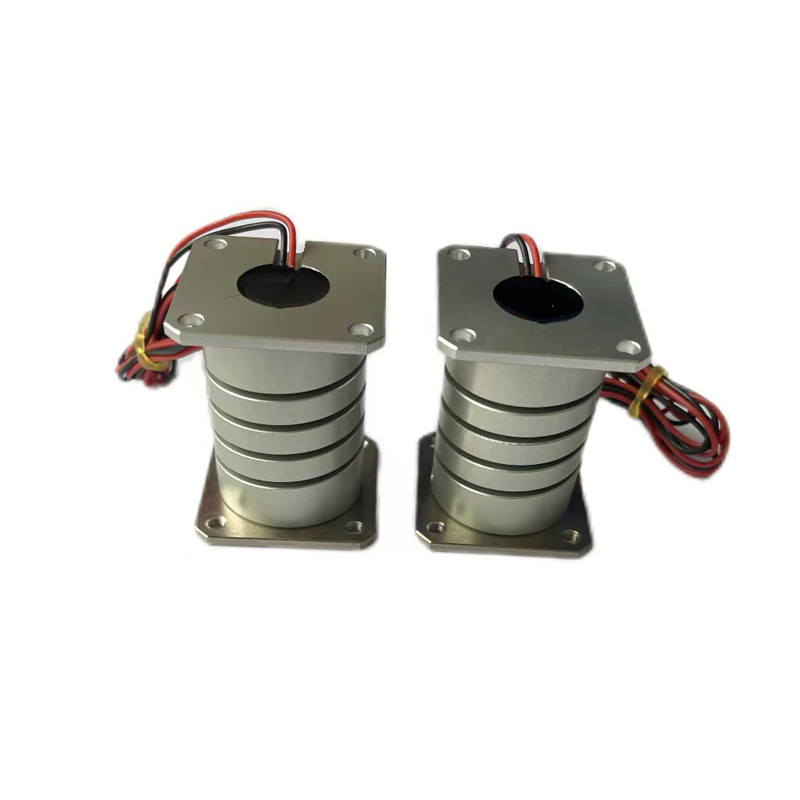

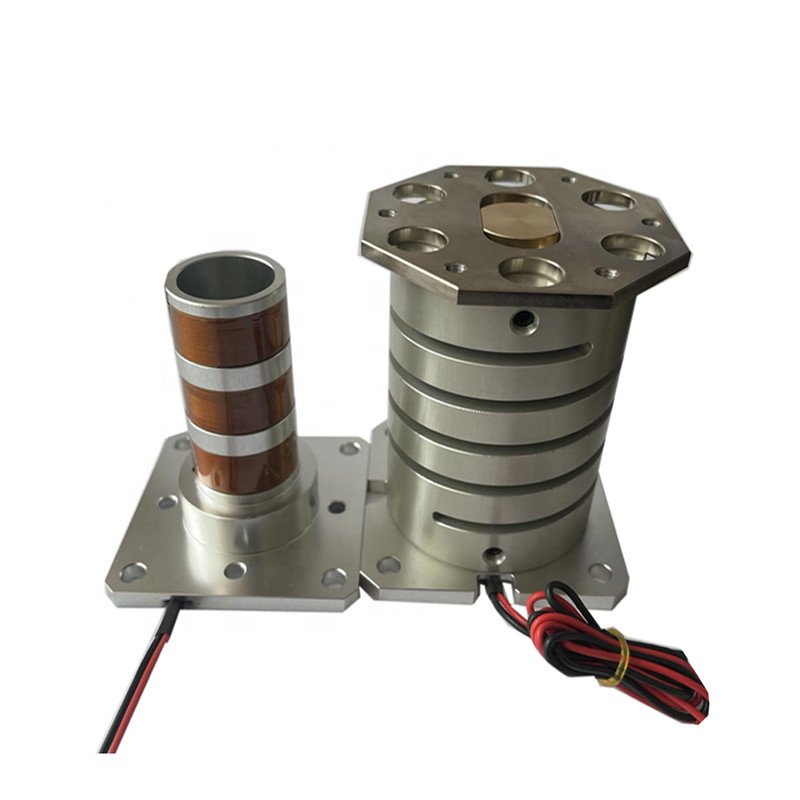

高精度検査装置向け高速マイクロポジショニングボイスコイルモーター
商品の詳細
| モーターの種類 | 振動モーター | ピーク力 | 20.5N |
|---|---|---|---|
| モデル仕様（書） | VCZA0020-0040-00A | 認証 | ISO9001-2000 |
| 梱包の詳細 | 2.6A | 定格電圧 | 25.9V |
| パワー @ Fp | 56.3W | 脳卒中 | 3mm |
| アクチュエータ重量 | 110g | スピード | 高い |
| 連続力 | 8.9N | タイプ | マイクロモーター |
製品の説明
製品説明:
ボイスコイルモーターの柔軟な供給機構は、供給できない問題を解決します
このモーターは、高強度で安定性の高い素材で作られています。応答時間が短く、振動周波数が高く、一貫性と安定性に優れています。特殊な駆動制御技術により、部品の前進・後退、反転、分散、収束が可能です。
供給機構は調整可能なバックライトと統合されており、振動供給、視覚システムによる自動制御、機械ピッキングシステムによる自動制御を完了できます。
SUPTMOTION VCAZシリーズマイクロポジショニングボイスコイルモーターは、非常に正確で安定したモーションコントロールを必要とする精密検査システム向けに設計されています。光学計測、半導体測定、精密表面検査などの多くの検査アプリケーションでは、ミクロンレベルの測位精度を達成できるモーションシステムが必要です。
VCAZシリーズリニアボイスコイルモーターは、従来の機械的伝達部品を排除した先進的なダイレクトドライブモーションソリューションを提供します。電磁力を使用して直線運動を生成することにより、アクチュエータはバックラッシュがなく、摩擦が最小限でスムーズな動きを実現します。これにより、従来の線形アクチュエータと比較して、測位精度とモーション安定性が大幅に向上します。
高精度、高信頼性、長寿命のため、VCAZシリーズボイスコイルモーターは、精密検査装置、光学測定器、先進的な計測システムに広く使用されています。
特徴:
-
超精密マイクロポジショニング
-
高ダイナミック応答
-
コンパクトなアクチュエータ設計
-
スムーズで摩擦のない動き
-
長寿命
製品パラメータ:
| モデル番号 | VCAZ0020-0040-00A | |
| 巻線定数 | 値 | 単位 |
| DC抵抗 | 10.2 | Ω |
| 電圧 @ Fp | 25.9 | V |
| 電流 @ Fp | 2.6 | A |
| インダクタンス | 1.3 | mH |
| ピークフォース | 20.5 | N |
| 連続フォース | 8.9 | N |
| アクチュエータ定数 | 2.55 | Ka |
| 電力 @ Fp | 65.3 | W |
| 総ストローク | 3 | mm |
| 最大巻線温度 | 150 | ℃ |
| アクチュエータ重量 | 110 | g |
| モデル番号 | VCAZ0010-0020-00A |
| 巻線定数 | 値 |
| DC抵抗 | 9.5 |
| 電圧 @ Fp | 14.8 |
| 電流 @ Fp | 1.6 |
| インダクタンス | 0.37 |
| ピークフォース | 4.2 |
| 連続フォース | 2.2 |
| アクチュエータ定数 | 0.87 |
| 電力 @ Fp | 24 |
| 総ストローク | 1.5 |
| 最大巻線温度 | 150 |
| アクチュエータ重量 | 69 |
アプリケーション:
1.精密検査システム
2.光学計測機器
3.表面検査機
4.半導体測定システム
| ボイスコイルモーターの主な用途: | ||||||||||||
| 1.半導体産業:配線、切断、穴あけ、輸送システム、溶接、ロボット工学。 | ||||||||||||
| 2.フィールドバルブ操作:タイプ計量バルブ、圧力試験システム、空気圧バルブ化学 | ||||||||||||
| 注入システム。 | ||||||||||||
| 3.マイクロマシン産業:供給システム、マイクロドリル、精密スタンピング。 | ||||||||||||
| 4.振動システム:シェーキングテーブル、振動プラットフォーム。 | ||||||||||||
| 5.医療分野:マイクロインジェクションシステム、呼吸器、試験装置。 | ||||||||||||
| 6.航空技術:飛行制御システム、パイロットフィードバックシステム。 | ||||||||||||
| 7.商業用途分野:コンピューター冷却ポンプ、小型カメラオートフォーカスシステム。 | ||||||||||||
| 8.自動化産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
