高速コンパクト振動音声コイルアクチュエーター 精密自動化システム
商品の詳細
| モーターの種類 | 振動モーター | ピーク力 | 10.2N |
|---|---|---|---|
| モデル仕様（書） | VCZA0010-0020-00A | 梱包の詳細 | 1.6A |
| 定格電圧 | 14.8V | パワー @ Fp | 56.3W |
| 脳卒中 | 1.5mm | アクチュエータ重量 | 69g |
| スピード | 高い | 連続力 | 2.2n |
| タイプ | マイクロモーター | 支払い条件 | 完全密閉 |
製品の説明
製品説明:

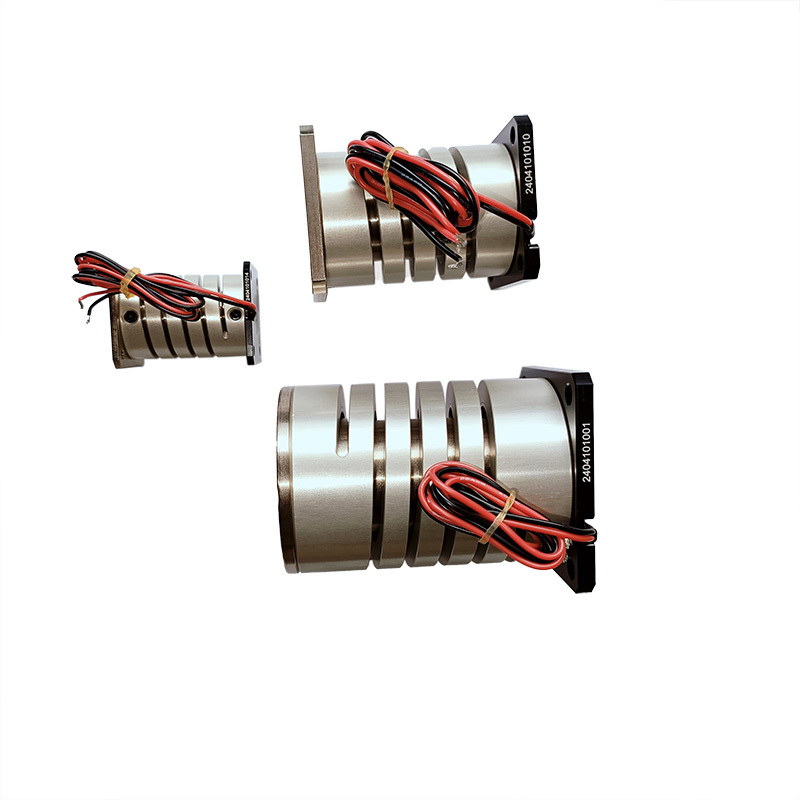

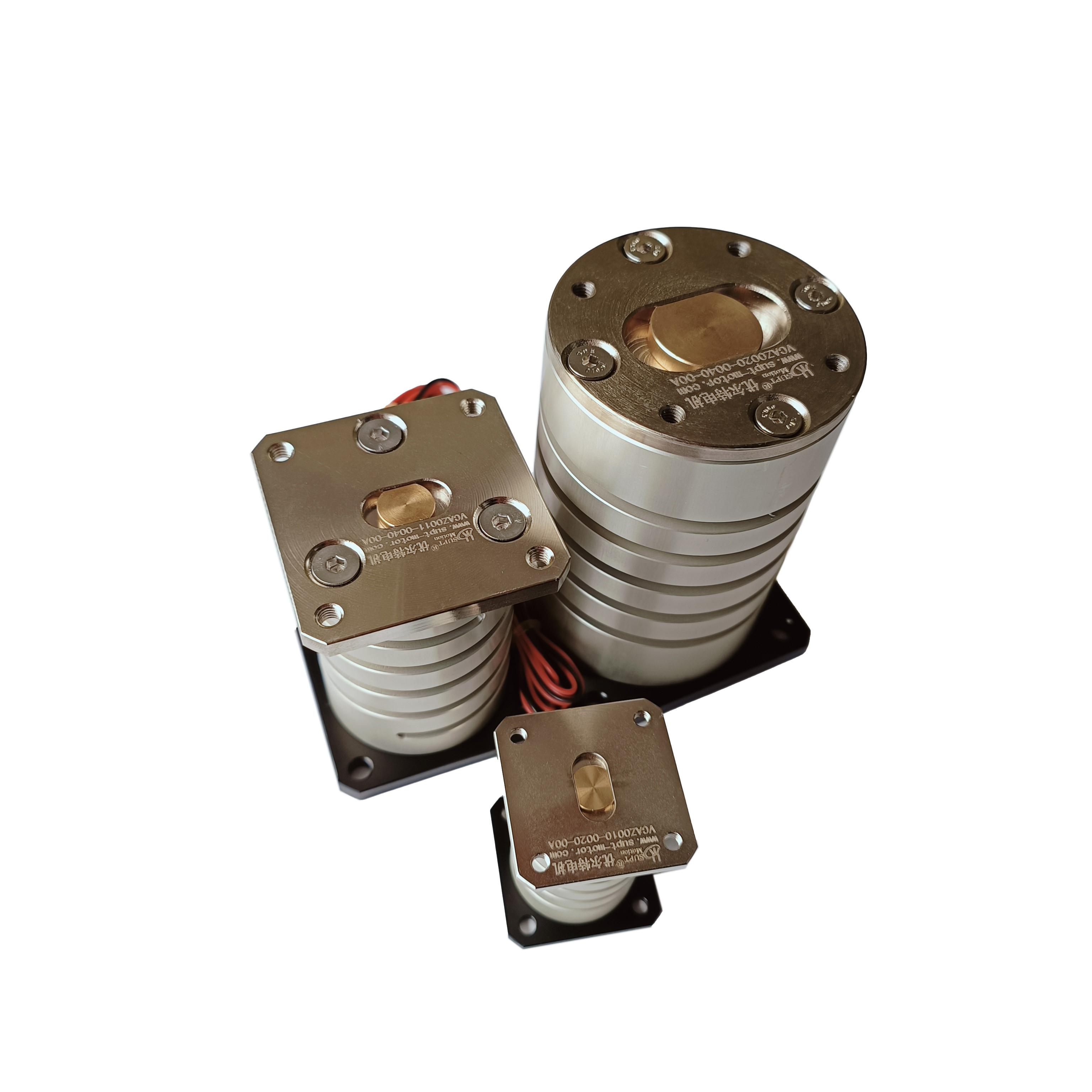

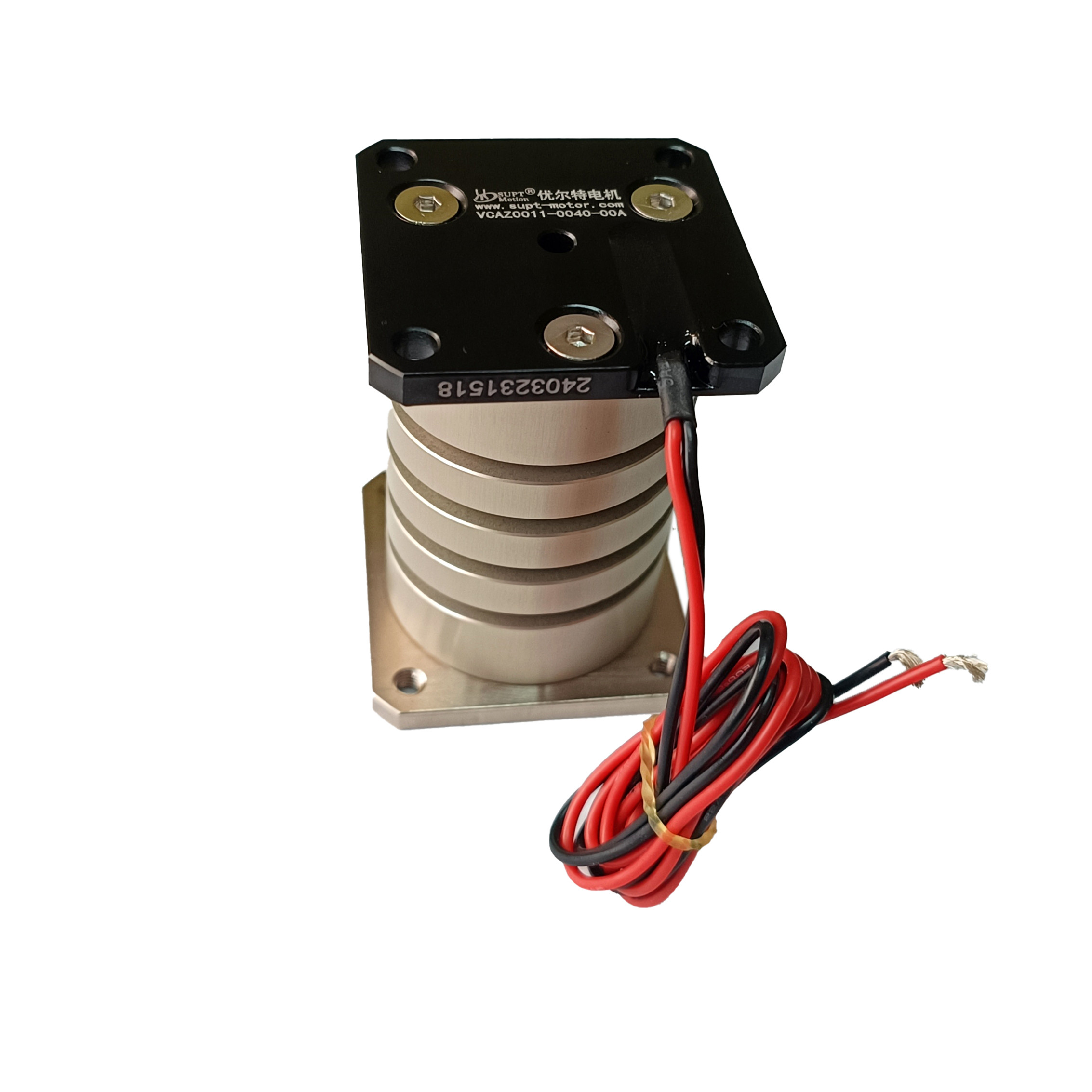

SUPTMOTION VCAZ Compact Vibration Voice Coil Actuator is a high-performance linear voice coil motor designed for precision automation systems requiring accurate motion control within limited installation space半導体製造,電子機器の組み立て,光学アライナインメント,高速で高精度で動作するコンパクトな振動モーターが必要です.
このコンパクトな振動音声コイルモーターは 急速なダイナミックレスポンスを提供します卓越した加速性能により,自動化システムは高速なスタート・ストップ動作と正確な位置調整を実現できます短サイクル時間と高生産効率を必要とするアプリケーションに理想的な選択肢です.
コンパクトな構造設計を備えた振動音コイルモーターは マイクロポジショニングプラットフォーム,ロボットモジュール,コンパクトな自動化システムにシームレスに統合されますその小さな足跡にもかかわらずこのアクチュエータは高圧密度で高精度な運動アプリケーションに強力な推力出力を供給します.
特徴:
タイプ:振動モーター,柔軟振動ディスク音声コイルモーター,振動音声コイルモーター
1. コンパクトな音声コイルアクチュエータ設計
2. 高精度の位置位置付け能力
3. 迅速な反応と高速加速
4.スムーズな直流駆動線形運動
5. 長い使用寿命と信頼性の高い性能
製品パラメータ:
ストローク: 1.5 mm
連続力 2.2 N
最大力: 10.2 N
繰り返し性: ±0.5 μm
最大速度:1.8m/s
周波数応答: 250 Hz
| モデル番号 | VCAZ0010-0020-00A | |||
| コイルパラメータ | 許容性 | シンボル | 価値 | ユニット |
| DCR | ±10% | R | 9.5 | オー |
| ピーク電圧 | 標準値 | Vp | 14.8 | V |
| 最大電流 | 標準値 | イープ | 1.6 | A について |
| 力の常数 | ±7.5% | KF | 2.7 | N/A |
| バックEMF常数 | 標準値 | KD | 2.7 | V/M/Sec |
| 誘導力 | ±30% | L について | 0.37 | mH |
| アクチュエータパラメータ | シンボル | 価値 | ユニット | |
| ピーク力 | Fp | 10.2 | N | |
| 連続的なストップ力 | Fc | 2.2 | N | |
| アクチュエータ常数 | カ | 0.87 | N/W | |
| 電気時間定数 | について | 0.04 | ミリ秒 | |
| Pmax | Pp | 24 | W | |
| 脳卒中 | S | 1.5 | mm | |
| コイルの両側からのクリアランス | CL | 0.8 | mm | |
| 熱抵抗 | ほか | 20 | °C/W | |
| 容許される最大温度 | Tmax | 150 | °C | |
| コイルの重量 | WTc | 13 | g | |
| マグネット鋼の重量 | WTE | 56 | g | |
| アクチュエータの重量 | WTa | 69 | g | |
応用:
1精密自動化システム
2マイクロポジショニングステージ
3電子機器の組み立て装置
4半導体検査システム
| 音声コイルモーターの主な用途: | ||||||||||||
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 | ||||||||||||
| 2バルブ操作の分野:型式計量バルブ,圧力試験システム,気圧バルブ化学 | ||||||||||||
| インジェクションシステム | ||||||||||||
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング | ||||||||||||
| 4振動システム 振動テーブル 振動プラットフォーム | ||||||||||||
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 | ||||||||||||
| 6航空技術:飛行制御システム パイロットフィードバックシステム | ||||||||||||
| 7商業用分野:コンピュータ冷却ポンプ小型カメラ自動フォーカスシステム. | ||||||||||||
| 8自動化産業:レーザー機器,配送機,試験機器,繊維機械. |
