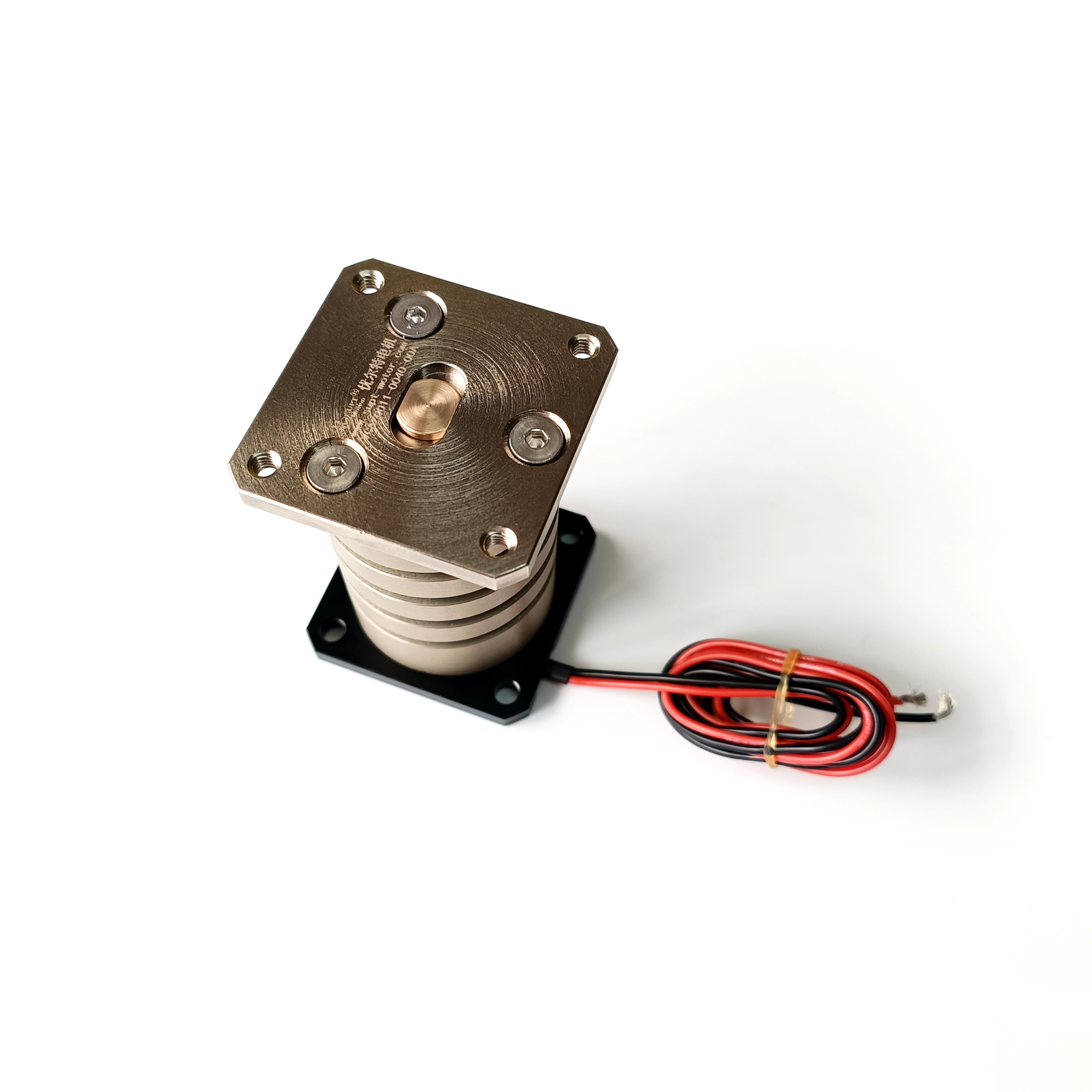

工業自動化のための高速線形振動音声コイルモーター
商品の詳細
| モーターの種類 | 振動モーター | ピーク力 | 11N |
|---|---|---|---|
| モデル仕様（書） | VCZA0011-0040-00A | 梱包の詳細 | 2A |
| 定格電圧 | 15V | パワー @ Fp | 30W |
| 脳卒中 | 4mm | アクチュエータ重量 | 86g |
| スピード | 高い | 連続力 | 4.6N |
| タイプ | マイクロモーター | 支払い条件 | 完全密閉 |
製品の説明
製品説明:
SUPTMOTION VCAZ シリーズ 高速線形振動音声コイルモーターは,急速な動き応答と正確な位置付けを必要とする産業自動化機器のために特別に設計されています.高速自動化システムでは動作アクチュエータは,生産効率を維持するために,高速加速と例外的な運動安定性の両方を提供する必要があります.
VCAZシリーズの線形振動音声コイルモーターは 円滑な動き,零反響,高精度の位置付け性能を 提供するように設計されています.このアクチュエータは,動きのコマンドに迅速に対応します.自動化システムは,正確な制御を維持しながら,迅速な位置付けと繰り返しの運動サイクルを実行することができます.
線形振動音声コイルモーターのコンパクトな設計により,ロボットシステム,モーションプラットフォーム,自動生産機器への統合に適しています.軽量な構造で システムの慣性も最小限に抑えられ 強力な推力も維持できます.
振動する音声コイルモーターは摩擦のない電磁駆動システムを利用し,寿命が延長され信頼性が高い.メカニカルな接触部品の欠如により,着用と保守の必要性が著しく減少します.
高速で動作し 動きを正確に制御し コンパクトなデザインで 長寿命で線形振動音声コイルモーターは,現代の産業自動化システムにとって理想的な運動ソリューションになりました.
特徴:
タイプ:振動モーター,柔軟振動ディスク音声コイルモーター,振動音声コイルモーター,線形振動音声コイルモーター
1高速モーション制御
2直接駆動の線形モーター設計
3滑らかな摩擦のない動き
4. コンパクトなアクチュエータ構造
5. 長い使用寿命
製品パラメータ:
ストローク: 4mm
連続力:4.6 N
最大力: 11 N
最大速度: 2m/s
繰り返し性: ±0.5 μm
| モデル番号 | VCAZ0010-0020-00A | |||
| コイルパラメータ | 許容性 | シンボル | 価値 | ユニット |
| DCR | ±10% | R | 9.5 | オー |
| ピーク電圧 | 標準値 | Vp | 14.8 | V |
| 最大電流 | 標準値 | イープ | 1.6 | A について |
| 力の常数 | ±7.5% | KF | 2.7 | N/A |
| バックEMF常数 | 標準値 | KD | 2.7 | V/M/Sec |
| 誘導力 | ±30% | L について | 0.37 | mH |
| アクチュエータパラメータ | シンボル | 価値 | ユニット | |
| ピーク力 | Fp | 10.2 | N | |
| 連続的なストップ力 | Fc | 2.2 | N | |
| アクチュエータ常数 | カ | 0.87 | N/W | |
| 電気時間定数 | について | 0.04 | ミリ秒 | |
| Pmax | Pp | 24 | W | |
| 脳卒中 | S | 1.5 | mm | |
| コイルの両側からのクリアランス | CL | 0.8 | mm | |
| 熱抵抗 | ほか | 20 | °C/W | |
| 容許される最大温度 | Tmax | 150 | °C | |
| コイルの重量 | WTc | 13 | g | |
| マグネット鋼の重量 | WTE | 56 | g | |
| アクチュエータの重量 | WTa | 69 | g | |
応用:
1産業自動化システム
2ロボット・モジュール
3高速定位ステージ
4自動生産ライン
| 音声コイルモーターの主な用途: | ||||||||||||
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 | ||||||||||||
| 2バルブ操作の分野:型式計量バルブ,圧力試験システム,気圧バルブ化学 | ||||||||||||
| インジェクションシステム | ||||||||||||
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング | ||||||||||||
| 4振動システム 振動テーブル 振動プラットフォーム | ||||||||||||
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 | ||||||||||||
| 6航空技術:飛行制御システム パイロットフィードバックシステム | ||||||||||||
| 7商業用分野:コンピュータ冷却ポンプ小型カメラ自動フォーカスシステム. | ||||||||||||
| 8自動化産業:レーザー機器,配送機,試験機器,繊維機械. |
