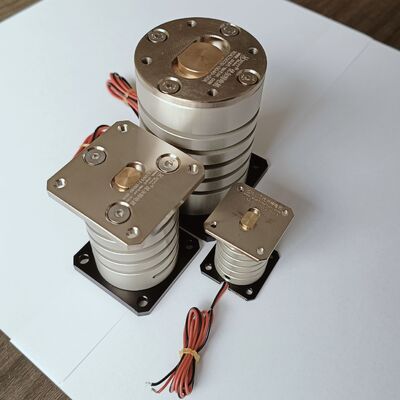

マイクロポジショニング振動音声コイルアクチュエーター 精密な動き段階
商品の詳細
| モーターの種類 | 振動モーター | ピーク力 | 20.5N |
|---|---|---|---|
| モデル仕様（書） | VCZA0020-0040-00A | 梱包の詳細 | 2.6A |
| 定格電圧 | 25.9V | パワー @ Fp | 63.9W |
| 脳卒中 | 3mm | アクチュエータ重量 | 375g |
| スピード | 50回転分 | 連続力 | 8.9N |
| タイプ | マイクロモーター | 支払い条件 | 完全密閉 |
製品の説明
製品説明:
SUPTMOTION VCAZシリーズマイクロポジショニング振動ボイスコイルアクチュエータは、超精密モーションコントロールアプリケーション向けに特別に設計されており、精密モーションプラットフォーム、光学アライメントシステム、マイクロポジショニング機器などのシナリオに適しています。これらのアプリケーションでは、非常に高い位置決め精度とスムーズで安定したモーション特性の両方が求められます。
振動ボイスコイルアクチュエータは、電磁力によって直線運動を生成します。機械的な伝達部品なしで直接運動を生成することにより、システムはバックラッシュを排除し、摩擦を大幅に低減し、効率を向上させ、メンテナンスフリーの操作を実現します。
このダイレクトドライブ設計により、アクチュエータはマイクロメートルレベルの位置決め精度と優れた繰り返し精度を実現でき、これは精密モーションプラットフォームや光学ポジショニング機器にとって非常に重要です。
VCAZシリーズ振動コイルアクチュエータは、高い動的応答能力を備えています。振動ボイスコイルアクチュエータは、制御信号に迅速に加速し、機敏に応答するため、マイクロポジショニングシステムで精度を維持しながら高速位置決めを可能にします。コンパクトな構造設計は、設置スペースが限られた小型精密機器への統合に特に適しています。
SUPTMOTIONのVCAZシリーズマイクロポジショニング振動ボイスコイルアクチュエータは、精密光学システム、半導体検査装置、マイクロアセンブリプラットフォーム、高度な科学機器でも広く使用されています。
特徴:
ストローク: 3 mm
連続力: 4.2 N
ピーク力: 20N
タイプ: 振動ボイスコイルアクチュエータ、マイクロポジショニングアクチュエータ、ボイスコイルモーター、精密モーションステージアクチュエータ、リニアボイスコイルアクチュエータ、光学アライメントアクチュエータ、マイクロモーションモーター
特徴: 超精密マイクロポジショニング、スムーズな摩擦のない動き、高い動的応答、コンパクトなアクチュエータ設計
製品パラメータ:
| モデル番号 | VCAZ0020-0040-00A | |
| 巻線定数 | 値 | 単位 |
| DC抵抗 | 10.2 | Ω |
| 電圧 @ Fp | 25.9 | V |
| 電流 @ Fp | 2.6 | A |
| インダクタンス | 1.3 | mH |
| ピーク力 | 20.5 | N |
| 連続力 | 8.9 | N |
| アクチュエータ定数 | 2.55 | Ka |
| 電力 @ Fp | 65.3 | W |
| 総ストローク | 3 | mm |
| 最大巻線温度 | 150 | ℃ |
| アクチュエータ重量 | 110 | g |
アプリケーション:
1. 精密モーションステージ
2. 光学アライメントシステム
3. 半導体検査装置
4. 科学機器
| ボイスコイルモーターの主な用途: | ||||||||||||
| 1. 半導体産業: 配線、切断、穴あけ、輸送システム、溶接、ロボット工学。 | ||||||||||||
| 2. フィールドでのバルブ操作: タイプメータリングバルブ、圧力試験システム、空気圧バルブ化学 | ||||||||||||
| 注入システム。 | ||||||||||||
| 3. マイクロマシン産業: フィードシステム、マイクロドリル、精密スタンピング。 | ||||||||||||
| 4. 振動システム: シェーキングテーブル、振動プラットフォーム。 | ||||||||||||
| 5. 医療分野: マイクロインジェクションシステム、呼吸器、試験装置。 | ||||||||||||
| 6. 航空宇宙技術: 飛行制御システム、パイロットフィードバックシステム。 | ||||||||||||
| 7. 商用分野: コンピュータ冷却ポンプ、小型カメラオートフォーカスシステム。 | ||||||||||||
| 8. オートメーション産業: レーザー装置、ディスペンサー、試験装置、繊維機械。 |
