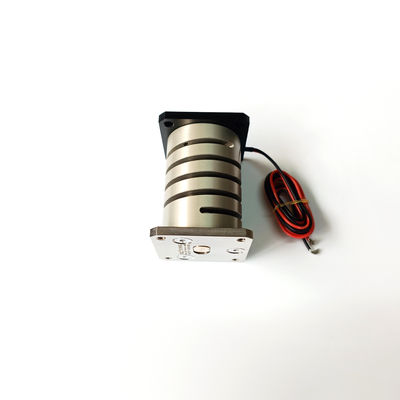

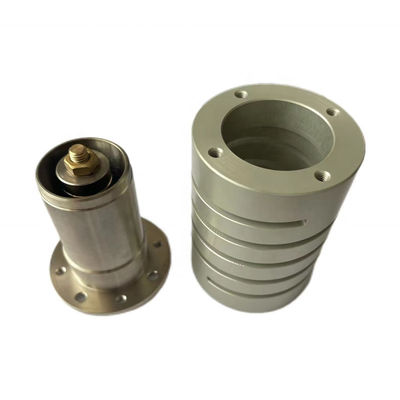

高周波の音声コイル振動モーター 振動エキサイターとダイナミックテスト
商品の詳細
| モーターの種類 | 振動モーター | ピーク力 | 10.2N |
|---|---|---|---|
| モデル仕様（書） | VCZA0010-0020-00A | 梱包の詳細 | 1.6A |
| 定格電圧 | 14.8V | パワー @ Fp | 23.6W |
| 脳卒中 | 2mm | アクチュエータ重量 | 68g |
| スピード | 高い | 連続力 | 2.2n |
| タイプ | マイクロモーター | 支払い条件 | 完全密閉 |
製品の説明
製品説明:
SUPTMOTION VCAZシリーズボイスコイルアクチュエーターは,特に高精度,高周波応答を必要とする振動テスト,動的運動制御,モダルテストアプリケーションのために設計されています,現代のエンジニアリングと研究環境では,振動刺激器と動的テストシステムが 構造の振る舞いを分析し,製品の耐久性を検証するために広く使用されています.部品や材料の動的特性を測定する.
メカニカルモーターや複雑なトランスミッション構造によって駆動される伝統的な振動システムとは異なり,音声コイルアクチュエータは直接駆動の電磁原理を使用して動作します.この デザイン は,機械 的 な 接触 を 避け,摩擦 を 軽減 するこの直接駆動メカニズムにより,電源が動いているとき,VCAZシリーズは,高周波の動的動きと正確な力制御を達成することができます振動刺激と模様分析実験に不可欠です
音声コイル振動モーターの高いダイナミック応答と広い周波数応答範囲により,エンジニアはダイナミックテスト機器のために制御可能な振動信号を生成することができます.これは,VCAZシリーズをモダルテストなどのアプリケーションに適している構造振動分析,センサー校正,製品信頼性試験. 精度の高い力出力は振動信号の繰り返しを保証します.エンジニアが試験中に信頼できる測定データを入手できるようにする.
VCAZシリーズボイスコイル振動モーターは,コンパクトな構造と高い力密度を持っています. 狭い設置スペースでも,これらのモーターは強力な推力と急速な動きを提供します.携帯の振動試験システムや実験室試験機器への統合を容易にするさらに,非接触電磁駆動システムは,機械的磨きを大幅に削減し,継続的なダイナミックテスト作業中に長期間の安定性と長寿を保証します.
高精度,高速ダイナミックモーション,信頼性の高い振動性能,VCAZシリーズの音声コイル振動モーターは,振動刺激器,モダルテストプラットフォーム,構造動的分析システム工学研究室も 開発しています
特徴:
高強度で高安定性のある材料で作られ,短時間反応と高振動周波数で,優れた一貫性と安定性があります.
タイプ:振動刺激装置のアクチュエータ,音声コイル振動モーター,ダイナミックテストアクチュエータ,線形音声コイルモーター
ストローク: 2mm
連続力 2.2 N
最大力: 10.2 N
製品パラメータ:
| モデル番号 | VCAZ0010-0020-00A | |||
| コイルパラメータ | 許容性 | シンボル | 価値 | ユニット |
| DCR | ±10% | R | 9.5 | オー |
| ピーク電圧 | 標準値 | Vp | 14.8 | V |
| 最大電流 | 標準値 | イープ | 1.6 | A について |
| 力の常数 | ±7.5% | KF | 2.7 | N/A |
| バックEMF常数 | 標準値 | KD | 2.7 | V/M/Sec |
| 誘導力 | ±30% | L について | 0.37 | mH |
| アクチュエータパラメータ | シンボル | 価値 | ユニット | |
| ピーク力 | Fp | 10.2 | N | |
| 連続的なストップ力 | Fc | 2.2 | N | |
| アクチュエータ常数 | カ | 0.87 | N/W | |
| 電気時間定数 | について | 0.04 | ミリ秒 | |
| Pmax | Pp | 24 | W | |
| 脳卒中 | S | 2 | mm | |
| コイルの両側からのクリアランス | CL | 0.8 | mm | |
| 熱抵抗 | ほか | 20 | °C/W | |
| 容許される最大温度 | Tmax | 150 | °C | |
| コイルの重量 | WTc | 13 | g | |
| マグネット鋼の重量 | WTE | 56 | g | |
| アクチュエータの重量 | WTa | 69 | g | |
応用:
| 音声コイルモーターの主な用途: | ||||||||||||
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 | ||||||||||||
| 2バルブ操作の分野:型式計量バルブ,圧力試験システム,気圧バルブ化学 | ||||||||||||
| インジェクションシステム | ||||||||||||
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング | ||||||||||||
| 4振動システム 振動テーブル 振動プラットフォーム | ||||||||||||
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 | ||||||||||||
| 6航空技術:飛行制御システム パイロットフィードバックシステム | ||||||||||||
| 7商業用分野:コンピュータ冷却ポンプ小型カメラ自動フォーカスシステム. | ||||||||||||
| 8自動化産業:レーザー機器,配送機,試験機器,繊維機械. |
