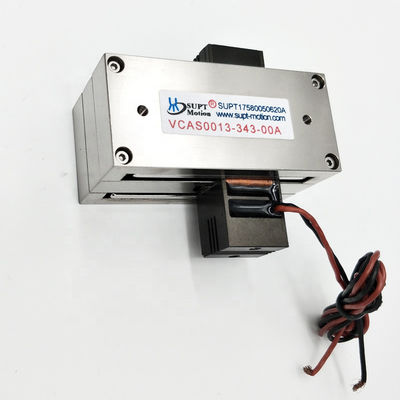

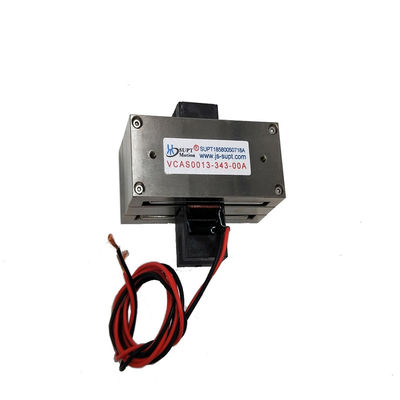

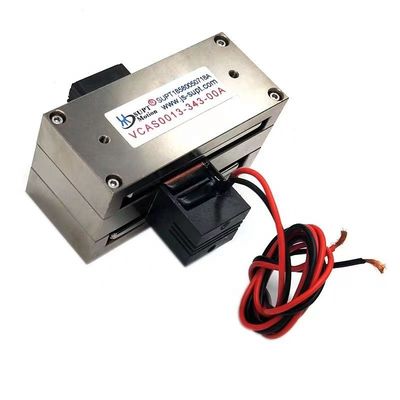

2.1N 50mm ストローク光学集束用の長方形の音声コイル リニア モーター
商品の詳細
| 支払い条件 | 完全密閉 | モデル番号 | VCAS0002-0498-00A |
|---|---|---|---|
| 制御方法 | 電子 | トータルストローク | 49.8mm |
| 工事 | 永久磁石 | ピーク力 | 2.1N |
| サイズ | 72×42.6×33mm | キーワード | 音声コイル線形モーター |
| 電圧 | 11.3V | コイルの重量 | 15g |
| スピード | 高速 (rpm) |
製品の説明
製品説明：
SUPT MOTION の VCAS0002-0498-00A は、短ストローク、低推力の高精度位置決め用に設計されたコンパクトな角型ボイスコイル リニア モーターです。このムービングコイルアクチュエータは、ピーク推力 2.1 N、総ストローク 50 mm を実現し、コギングのないスムーズな直線運動を実現します。光学式集束、マイクロバルブ制御、軽負荷 XY 位置決めアプリケーションに最適です。可動質量が低い (コイル重量はわずか 15 g) ため、高い動的応答と低消費電力が保証されます。最大動作電圧はわずか 11.3 V なので、敏感な電子システムに簡単に統合できます。
従来のスクリューやベルトドライブとは異なり、VCAS シリーズはバックラッシュや機械的磨耗を排除し、耐用年数と位置再現性を大幅に向上させます。その長方形のデザインは、半導体検査またはレーザー位置合わせモジュールにおけるスペースに制約のある XY スタック用途に特に適しています。
研究室オートメーション、オートフォーカス モジュール、またはアクティブ防振システムのいずれで使用される場合でも、長方形のボイス コイル リニア モーターは、コンパクトな設置面積内でダイレクト ドライブの信頼性を実現します。
特徴：
-
ピーク力: 2.1 N
-
連続力@25℃：1.3N
-
総ストローク: 50 mm
-
最大電圧: 11.3 V
-
逆起電力定数: 1.3 V/m/s
-
コイル重量：15g
-
寸法（長さ×幅×高さ）：72×42.6×33 mm
製品パラメータ:
| 製品型式 | ピークフォース (ん) |
継続的な力 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
長さ (mm) |
幅 (mm) |
身長 (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0498-00A:
| パラメータ | 価値 | パラメータ | 価値 |
| モデル | VCAS0002-0498-00A | ピーク推力 | 2.1N |
| 連続推力（25℃） | 1.3N | 総ストローク | 49.8mm |
| 最大電圧 | 11.3V | 逆起電力定数 | 1.3V/m/s |
| 長さ | 72mm | 幅 | 42.6mm |
| 身長 | 33mm | コイル重量 | 15g |
アプリケーション:
1.オートフォーカス、ズーム機構
2.マイクロバルブ制御
3.半導体アライメント
4.光学フィルター切り替え
5.精密軽荷重XYステージ
| ボイスコイルモーターの主な用途: | ||||||||||
| 1.半導体産業:配線、切断、穴あけ、輸送システム、溶接、ロボット工学。 | ||||||||||
| 2.現場でのバルブ操作: タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム。 | ||||||||||
| 3.マイクロマシン産業：フィードシステム、マイクロドリリング、精密スタンピング。 | ||||||||||
| 4.振動システム: 振動台、振動プラットフォーム。 | ||||||||||
| 5.医療分野：マイクロインジェクションシステム、呼吸器機器、検査機器。 | ||||||||||
| 6.航空技術: 飛行制御システム、パイロット フィードバック システム。 | ||||||||||
| 7.商用利用分野：コンピュータ冷却ポンプ小型カメラオートフォーカスシステム。 | ||||||||||
| 8.オートメーション産業：レーザー装置、ディスペンサー、試験装置、繊維機械。 |
