ピックアンドプレイスヘッド用10mmストローク6.1N長方形リニアサーボ
商品の詳細
| 支払い条件 | 完全密閉 | モデル番号 | VCAS0006-0099-00A |
|---|---|---|---|
| 制御方法 | 電子 | トータルストローク | 10mm |
| 工事 | 永久磁石 | ピーク力 | 6.1N |
| サイズ | 33.5×34.1×26.9mm | キーワード | 音声コイル線形モーター |
| 電圧 | 13.3V | コイルの重量 | 18.2g |
| スピード | 高速 (rpm) |
製品の説明
製品説明:
VCAS0006-0099-00Aは10ミリトークの長方形音声コイルモーターで,推力とストロークのバランスを得ます.ピーク推力6.1Nと連続推力3.2Nで,この四角形線形音声コイルモーターは,ピックと位置ヘッドに理想的です高速の分類と小部品輸送システム
この直角型線形音声コイルモーターは,わずか33.5mmの長さで,コンパクトな多頭組立マシンに設置できます.2 g の移動コイル質量は,短時間運動中に高い加速を保証します最大電圧13.7Vは駆動エレクトロニクスを簡素化し,4V/m/sのバックEMFは予測可能な速度制御を提供します.
カムまたはリンクメカニズムを使用する回転モーターとは異なり,VCASシリーズは直線推力を発生し,機械的複雑性を軽減し,故障点を最小限に抑える.XY ステージに特化した直角形デザインです,高度を最小化することが重要だが,シリンダーよりも長いストロークが必要である.
エレクトロニクス組立の分野では,表面マウント装置 (SMD) のピック・アンド・ポジションヘッドは,柔らかく,速く垂直運動を必要とする.このアクチュエータは,Z軸リフターまたはノズルのシフトとして使用することができます音声コイルモーターには摩擦や反響がないため,部品配置の繰り返しが著しく改善されます.
特徴:
-
ピークフォース:6.1 N
-
連続力 @25°C: 3.2N
-
総動力: 10mm
-
最大電圧: 13.3V
-
バックEMF常数: 4.6V/m/s
-
コイル重量: 18.2 g
-
尺寸 (L×W×H):33.5×34.1×26.9mm
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

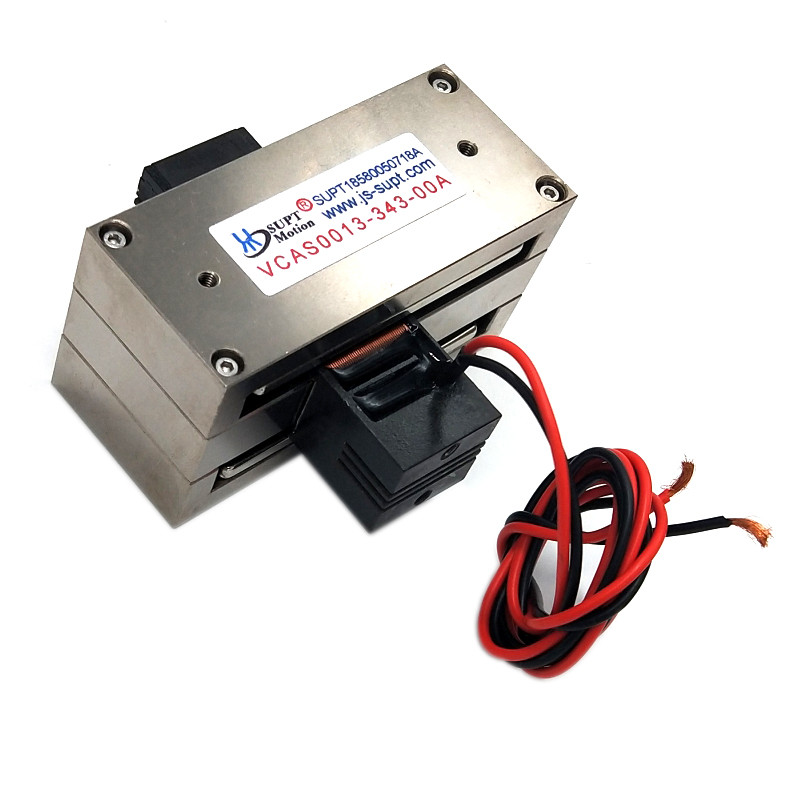

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0006-0099-00A:
| パラメータ | 価値 | パラメータ | 価値 |
| モデル | VCAS0006-0099-00A | 最大推力 | 6.1N |
| 連続推力 (25°C) | 3.2N | 総走行量 | 10mm |
| 最大電圧 | 13.7V | バックEMF常数 | 4.6V/m/s |
| 長さ | 33.5mm | 幅 | 34mm |
| 高さ | 26.9mm | コイル重量 | 18.2g |
応用:
1. ピック・アンド・ポジション・ドズル・アクチュエータ
2高速分別モジュール
3小部分の移転
4針の位置
5試験探査機の動作
| 音声コイルモーターの主な用途: | ||||||||||
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 | ||||||||||
| 2フィールドでのバルブ操作:型式計量バルブ,圧力試験システム,気圧バルブ化学注入システム. | ||||||||||
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング | ||||||||||
| 4振動システム 振動テーブル 振動プラットフォーム | ||||||||||
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 | ||||||||||
| 6航空技術:飛行制御システム パイロットフィードバックシステム | ||||||||||
| 7商業用分野:コンピュータ冷却ポンプ小型カメラ自動フォーカスシステム. | ||||||||||
| 8自動化産業:レーザー機器,配送機,試験機器,繊維機械. |
