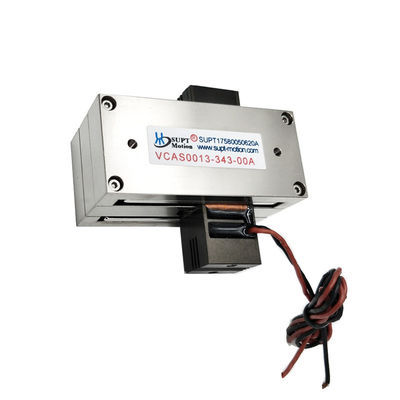

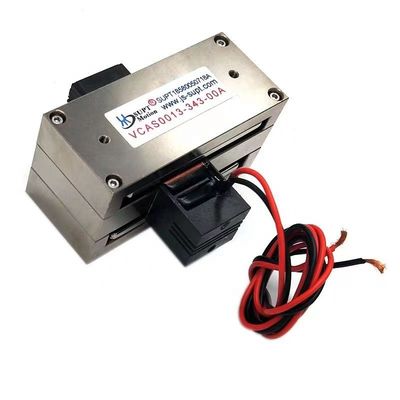

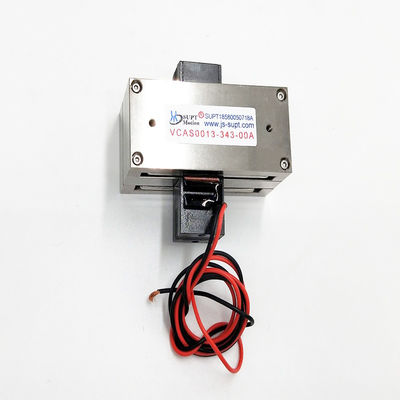

13Nピーク 34.3mmストローク バルブ制御用の直角音声コイルモーター
商品の詳細
| 支払い条件 | 完全密閉 | モデル番号 | VCAS0013-0343-00A |
|---|---|---|---|
| 制御方法 | 電子 | トータルストローク | 34.3mm |
| 工事 | 永久磁石 | ピーク力 | 13N |
| サイズ | 68.3×60×34.8mm | キーワード | 音声コイル線形モーター |
| 電圧 | 12.6V | コイルの重量 | 40g |
| スピード | 高速 (rpm) | ||
| ハイライト | 34.3mmストロークの音声コイルモーター,直角音声コイルアクチュエーター,バルブ制御線形モーター |
||
製品の説明
製品説明:
VCASシリーズの直角アクチュエータは 円筒式アクチュエータよりも重量あたりの力が低いが ストロークもはるかに長い 力は1000Nと250mmまでです
直角アクチュエータは,X-Y軸の動きのための理想的なソリューションであり,その主要市場は半導体およびマイクロ機械ツール産業にあります.
この直角型音声コイルモーターのモデルVCAS0013-0343-00Aは,ピーク推力13Nと総走行34.3mmで,プロポショナルバルブアクチュエーション,中重荷位置付けに適しています.そしてアクティブダムピングシステム25°C の連続推力 8 N で,厳しい環境でも信頼性の高い動作を保証します.
流体制御バルブでは,比例電磁弁はしばしばヒステレシスと帯域幅が限られている.直角型音声コイルモーターは,動作するすべてのストロークで線形力電流関係を有し,磁気飽和から自由である.VCAS0013-0343-00Aは,ガスまたは液体バルブにおける電磁弁を直接置き換えることができ,より速い応答時間と低電力消費を提供します.
この製品は,軽量力によるクリップリングやスプリングテストのためのZ軸アクチュエータとしても使用できます. 34.3mmストロックは,幅広い作業部品サイズに対応します.13 N のピークフォースは軽量用ニットや接触力制御の要求を満たすのに十分である.
特徴:
-
ピークフォース:13N
-
連続力 @25°C: 8N
-
総動力 34.3mm
-
最大電圧:12.6V
-
バックEMF常数: 5.8V/m/s
-
コイル重量: 40g
-
尺寸 (L×W×H):68.3×60×34.8mm
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0013-0343-00A:
| パラメータ | 価値 | パラメータ | 価値 |
| モデル | VCAS0013-0343-00A | 最大推力 | 13N |
| 連続推力 (25°C) | 8N | 総走行量 | 34.3mm |
| 最大電圧 | 12.6V | バックEMF常数 | 5.8V/m/s |
| 長さ | 68.3mm | 幅 | 60mm |
| 高さ | 34.8mm | コイル重量 | 40g |
応用:
1ガス/流体対称弁
2活性振動抑制
3. 春/力テストの操作
4軽圧 / ニット
5道具のマイクロポジショニング
| 音声コイルモーターの主な用途: | ||||||||||
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 | ||||||||||
| 2フィールドでのバルブ操作:型式計量バルブ,圧力試験システム,気圧バルブ化学注入システム. | ||||||||||
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング | ||||||||||
| 4振動システム 振動テーブル 振動プラットフォーム | ||||||||||
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 | ||||||||||
| 6航空技術:飛行制御システム パイロットフィードバックシステム | ||||||||||
| 7商業用分野:コンピュータ冷却ポンプ小型カメラ自動フォーカスシステム. | ||||||||||
| 8自動化産業:レーザー機器,配送機,試験機器,繊維機械. |
