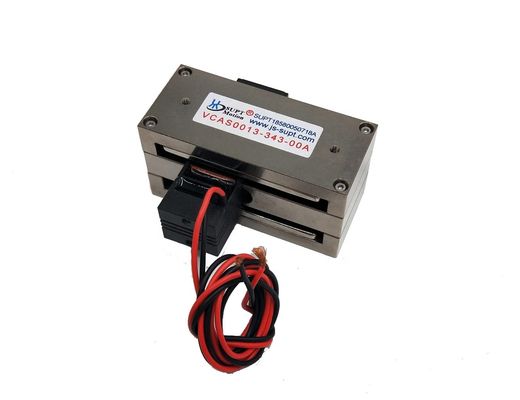

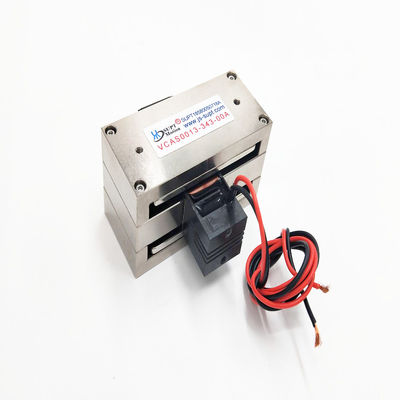

高精度顕微鏡ステージのための低プロフィール直角音声コイルモーター
商品の詳細
| 支払い条件 | 完全密閉 | モデル番号 | VCAS0002-0498-00A |
|---|---|---|---|
| 制御方法 | 電子 | トータルストローク | 50mm |
| 工事 | 永久磁石 | ピーク力 | 2.1N |
| サイズ | 72×42.6×33mm | キーワード | 直角音声コイルモーター |
| 電圧 | 11.3V | コイルの重量 | 15g |
| スピード | 高速 (rpm) | タイプ | マイクロモーター |
| ハイライト | 低プロフィールの音声コイルモーター,直角音声コイルアクチュエーター,高精度顕微鏡ステージモーター |
||
製品の説明
製品説明：
SUPT MOTION の長方形リニア ボイス コイル モーターは、高精度の顕微鏡ステージに最適な直接駆動コンポーネントです。生物顕微鏡、金属組織観察、精密検査、マイクロ流体観察などのアプリケーション向けに特別に設計されており、ステージの位置決め精度、動作の滑らかさ、フォーカスの応答速度が大幅に向上します。この長方形リニアボイスコイルモーターは、フラットでコンパクトな設計により、顕微鏡ステージの内部に簡単に統合できます。 XY軸プラットフォームおよびZ軸オートフォーカス機構と互換性があり、リードスクリューやガイドレールなどの中間伝達コンポーネントが不要となり、バックラッシゼロ、戻り誤差ゼロ、低振動の高精度直線運動を実現します。閉ループ位置フィードバックと組み合わせることで、ミクロンレベルの正確な位置決めと高速でスムーズな動作が可能になり、サンプル観察中のジッター、ドリフト、画像の不連続性を効果的に防止し、画像の鮮明さと観察の安定性を大幅に向上させます。 50mm のロングストローク機能は、広範囲のサンプルスキャン、パノラマステッチング、および多点位置決めの要求を満たします。さらに、低騒音、低発熱、高信頼性の特徴により、顕微鏡用途での長期連続動作に適しています。ライフサイエンス顕微鏡、工業用検査顕微鏡、蛍光顕微鏡および共焦点顕微鏡で広く使用されており、高精度の顕微鏡観察と自動イメージングのための安定した効率的かつ正確な動作制御ソリューションを提供します。
特徴：
-
ピーク力:2.1N
-
連続力@25℃：1.3N
-
総ストローク: 50mm
-
最大電圧: 11.3 V
-
逆起電力定数: 1.3V/m/s
-
コイル重量: 15g
-
寸法 (長さ×幅×高さ):72×42.6×33mm
製品パラメータ:
| 製品型式 | ピークフォース (ん) |
継続的な力 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
長さ (mm) |
幅 (mm) |
身長 (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0498-00A:
| パラメータ | 価値 | パラメータ | 価値 |
| モデル | VCAS0002-0498-00A | ピーク推力 | 2.1N |
| 連続推力（25℃） | 1.3N | 総ストローク | 49.8mm |
| 最大電圧 | 11.3V | 逆起電力定数 | 1.3V/m/s |
| 長さ | 72mm | 幅 | 42.6mm |
| 身長 | 33mm | コイル重量 | 15g |
アプリケーション:
1.XY顕微鏡ステージ
2.レーザーアライメントテーブル
3.センサー位置決めモジュール
4.光学検査スキャン
| ボイスコイルモーターの主な用途: | ||||||||||
| 1.半導体産業:配線、切断、穴あけ、輸送システム、溶接、ロボット工学。 | ||||||||||
| 2.現場でのバルブ操作: タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム。 | ||||||||||
| 3.マイクロマシン産業：フィードシステム、マイクロドリリング、精密スタンピング。 | ||||||||||
| 4.振動システム: 振動台、振動プラットフォーム。 | ||||||||||
| 5.医療分野：マイクロインジェクションシステム、呼吸器機器、検査機器。 | ||||||||||
| 6.航空技術: 飛行制御システム、パイロット フィードバック システム。 | ||||||||||
| 7.商業利用分野：コンピュータ冷却ポンプ小型カメラオートフォーカスシステム。 | ||||||||||
| 8.オートメーション産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
