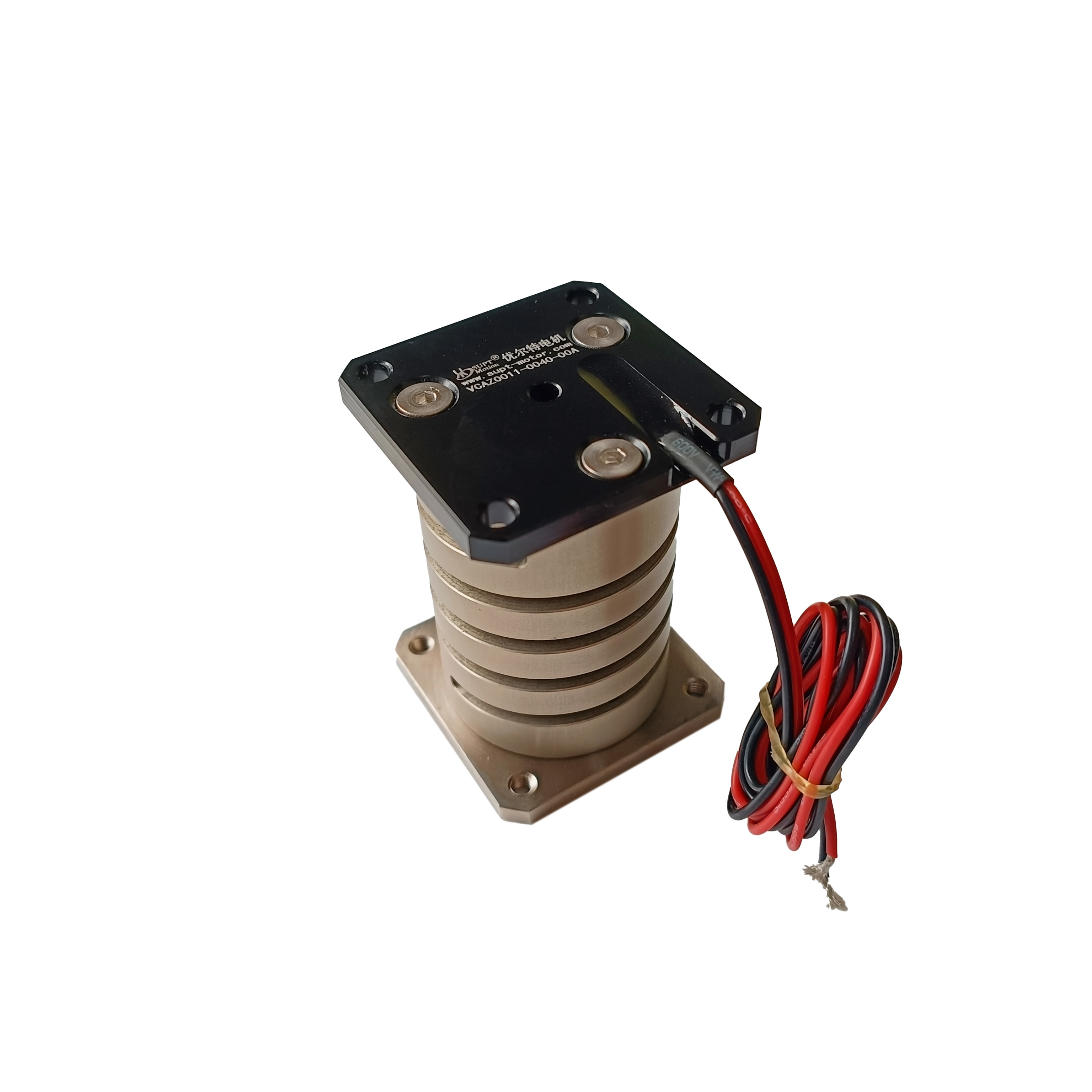

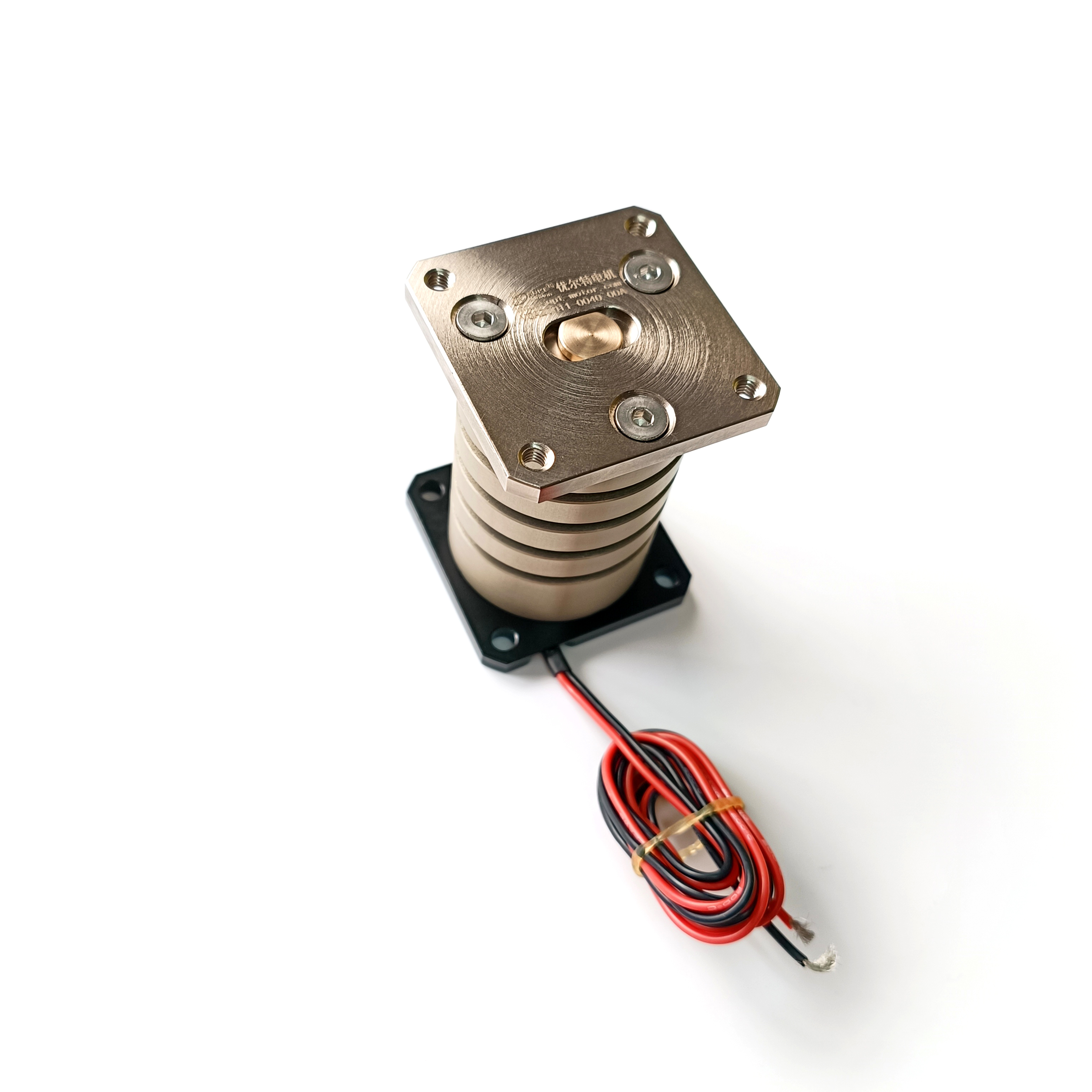

ボイスコイルモーター振動フィーダーを搭載したカスタマイズされた材料搬送システム
商品の詳細
| ピークトルク | 4.2Nm | モーターの種類 | 振動ボイスコイルモーター |
|---|---|---|---|
| バックEMFコンスタンット | 2.7V/m/s | 最大電圧 | 14.8V |
| コイル重量 | 13g | 寿命 | 10,000時間 |
| トータルストローク | 1.5mm | 25℃での連続トルク | 2.2Nm |
| 材料 | アルミニウム合金 | 製品型式 | VCAZ0010-0020-00A |
製品の説明
製品概要
SUPT MOTION フレキシブル振動ボイスコイルモーター（VCAZシリーズ）は、フレキシブル振動フィーダー専用のコア駆動ユニットです。
高強度・高安定性素材を使用し、大量生産されており、スプリングとモーターは100%の測定とテストを経て、製品の安定性と一貫性を保証しています。
高周波の直線運動により、ボイスコイルモーターはワークピースをフィーダー皿内で多方向に移動させ、スムーズな材料搬送と位置決めを可能にします。
従来の電磁振動フィーダーと比較して、ボイスコイルモーター駆動ソリューションは以下の利点を提供します。周波数と振幅のプログラム可能な調整により、機械部品を交換せずに異なる材料に適応できます。ミリ秒レベルの起動・停止応答により、個々の部品の精密な制御が可能です。機械的な衝撃のないスムーズな動きにより、壊れやすい材料にも優しく扱えます。フレキシブル振動ボイスコイルモーターは、電子部品、精密ハードウェア、医療用消耗品などの産業における自動組立ラインで広く使用されています。
製品の利点
プログラム可能なパラメータ：周波数、振幅、波形はリアルタイムで調整可能
高速応答：ミリ秒レベルの起動/停止で精密な材料制御を実現
スムーズな動き：衝撃のない動作で壊れやすい部品を保護
多方向給電：マルチ軸システムと組み合わせることで全方向搬送が可能
100%全数検査：スプリングとモーターの100%テスト
振動ボウルボイスコイルモーター、フレキシブル振動フィーダー、材料搬送モーター、高周波振動アクチュエータ、フレキシブル振動ボウル駆動
仕様
| パラメータ | 標準値 |
| 推力範囲 | カスタム |
| ストローク範囲 | カスタム |
| 動作電圧 | 14.8V DC |
| 応答周波数 | 調整可能 |
| 振幅調整 | プログラム制御 |
| サービス寿命 | ≥1億サイクル |
| モデル番号 | VCAZ0010-0020-00A | |||
| コイルパラメータ | 許容誤差 | 記号 | 値 | 単位 |
| DCR | ±10% | R | 9.5 | Ω |
| ピーク電圧 | 標準値 | Vp | 14.8 | V |
| 最大電流 | 標準値 | Ip | 1.6 | A |
| フォース定数 | ±7.5% | KF | 2.7 | N/A |
| 逆起電力定数 | 標準値 | KD | 2.7 | V/M/秒 |
| インダクタンス | ±30% | L | 0.37 | mH |
| アクチュエータパラメータ | 記号 | 値 | 単位 | |
| ピークフォース | Fp | 4.2 | N | |
| 連続ストールフォース | Fc | 2.2 | N | |
| アクチュエータ定数 | Ka | 0.87 | N//W | |
| 電気的時定数 | Te | 0.04 | ミリ秒 | |
| 最大電力 | Pp | 24 | W | |
| ストローク | S | 1.5 | mm | |
| コイル各側クリアランス | CL | 0.8 | mm | |
| 熱抵抗 | Oth | 20 | ℃/W | |
| 最大コイル温度許容値 | Tmax | 150 | ℃ | |
| コイル重量 | WTc | 13 | g | |
| 磁石鋼重量 | WTE | 56 | g | |
| アクチュエータ重量 | WTa | 69 | g | |
用途
電子部品のフレキシブル振動給電
精密金属部品の位置決めソート
医療用消耗品の自動組立・給電
不規則形状部品の多方向給電
少量多品種材料のコンベアシステム
カスタマイズ情報：
本製品は、異なる材料や給電速度の要件に対応するため、推力、ストローク、振幅パラメータのカスタマイズをサポートします。
