軽量 Vcm 音声コイルモーターモジュール 高応答 高速線形運動プラットフォーム

  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
  • Light Weight Vcm Voice Coil Motor Module High Response High Speed Linear Motion Platforms
起源の場所 蘇州の陶磁器
ブランド名 SUPT MOTION
証明 ISO9001-2000
モデル番号 VCARシリーズ
最小注文数量 1pcs
価格 $220-$350
パッケージの詳細 カートンの包装のect。
受渡し時間 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する
支払条件 T/T
供給の能力 交渉可能

試供品およびクーポンのための私に連絡しなさい。

WhatsAPP:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
体重 ライト 量 9998
RPM 8800rpmrpm パワー 36w
電圧 24V バッチ番号 YET-YQDJ13
ハイライト

VCM音声コイルモーターモジュール

,

軽量VCM音声コイルステージ

,

36W 高速音声コイルステージ
メッセージ
製品の説明
軽量 VCM 音声コイルモーターモジュール 高応答 高速加速



製品説明:

音声コイルモーターモジュールは,音声コイルモーター (VCM) と関連する制御システムを統合した装置である.音声コイルモーターは,特殊なタイプの線形モーターである.電気磁場によって発生する力によって動いている音声コイルモーターモジュールは,音声コイルモーターの特性と制御技術を組み合わせ,様々なアプリケーションのための線形運動ソリューションを提供.
音声コイルモーターは,コイルと磁場からなるモジュールのコアコンポーネントです. コイルを通過する電流は,発生した磁場は磁場と相互作用しますコイルを動かす力を生成します
線形運動を実現するために,音声コイルモーターは通常,ガイドレールに設置され,スライダーに接続され,モーターが直線でスムーズに動くことを可能にします.
音声コイルモーターモジュールは,光学機器,医療機器,自動生産ライン,精密加工,レーザー切削,カメラレンズオートフォーカス,そしてこれからも高速,高精度,スムーズな運動特性により好まれ,さまざまなアプリケーションに正確な線形運動制御を提供します.




技術パラメータ:



製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(mm)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 コイルの重量
(g)		 スターターの直径 (mm) その 長さ
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7





製品パラメータ
パラメータ 性能 単位 VCAR0006-
0050-00A		 VCAR0013-
0072-00A		 VCAR0022-
0098-00A		 VCAR0033-
0099-00A		 VCAR0044-
0249-00A		 VCAR0070-
0149-00A		 VCAR0087-
0062-00A		 VCAR0140-
0150-00A		 VCAR0262 について
0112-00A		 VCAR0262 について
0249-00A
最大推力 N 6.2 13 22 33 44 70 87 140 262 262
持続する
推力		 N 2.6 4.2 6.6 8 12 27 22 42 111 112
効果性脳卒中 mm 5 7.2 9.8 9.9 25 15 6.2 15 11 25
ピーク電流 A について 1.7 2.3 3.8 4.5 5 4 6.9 5.3 6.4 10
ピーク電圧 v 16 27 25 24 45 27 35 33 35 28
推力定数 N/A 3.6 5.7 5.8 5.9 8.9 18 13 27 41 26
エンコーダー解像度 ええと 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/0.5/1 0.1/0.5/1 05月1日
繰り返す精度 ええと 10 月 5 日 10 月 5 日 10 月 5 日 10 月 5 日 10 月 5 日 10 月 5 日 10 月 5 日 10 月 5 日 10 月 5 日 10 月 5 日
ストレート ええと K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm
平らさ ええと K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm (K3/25mm) K3/25mm K3/25mm K3/25mm K3/25mm



音声コイルモーター単軸モジュール
短ストローク,軽量モーター重量,高速応答速度 (ミリ秒レベル,20Gまでの加速) の閉ループサーボアプリケーションのために.ベースは航空用アルミニウム精密加工を採用します.良い安定性シンプルで信頼性の高い制御,逆転装置なし,メンテナンスフリー,長寿命,正確な位置,速度,加速,推力制御を実行することができます.適切なエンコーダーとガイドレールで装備位置精度は0.1〜5mmに達する. 異なる運動,推力調整に応じて,適切なドライバと制御装置の構成.プラットフォーム構造は,機械加工およびカスタマイズすることができます. 異なるアプリケーション,適切な線形ガイドメカニズム,高精度線形ガイドレールの異なる種類などに応じて.

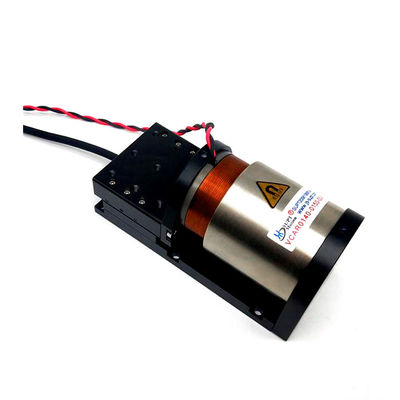

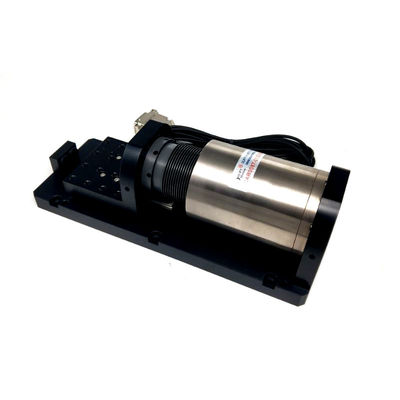

軽量 Vcm 音声コイルモーターモジュール 高応答 高速線形運動プラットフォーム 0軽量 Vcm 音声コイルモーターモジュール 高応答 高速線形運動プラットフォーム 1軽量 Vcm 音声コイルモーターモジュール 高応答 高速線形運動プラットフォーム 2

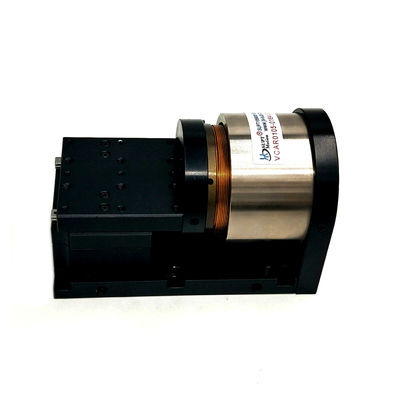

軽量 Vcm 音声コイルモーターモジュール 高応答 高速線形運動プラットフォーム 3

サポートとサービス

ホールコアモーターの技術サポートとサービス

ホローコアモーターは,あなたの製品から最大限に活用できるように,包括的な技術サポートとサービスを提供します.製品セットアップのサポートを提供します.障害解決とメンテナンス
製品が最新で最高性能で動作することを保証します ソフトウェアの更新は無料です製品が予期せぬ故障の場合も 保証されています.
Hollow Core モーター製品について質問や助けが必要な場合は,ご連絡ください. 私たちは,可能な限り最高の顧客サービスを提供することにコミットしています.



よくある質問



1旅行: 合計旅行を計算するために使用される実際の旅行について値力.



2移動方向:水平または垂直装置 90度



3負荷力:c逆方向で瞬時に力についてモーター噴水など



4負荷重量: 品質スライダーを含む移動の総品質部分



5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).



6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
