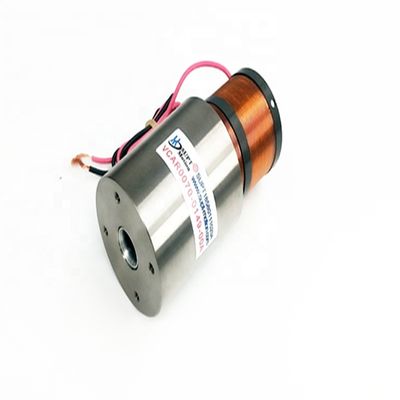

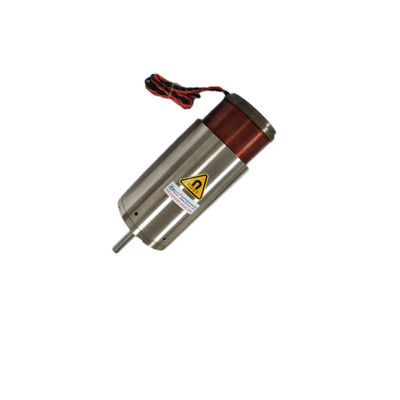

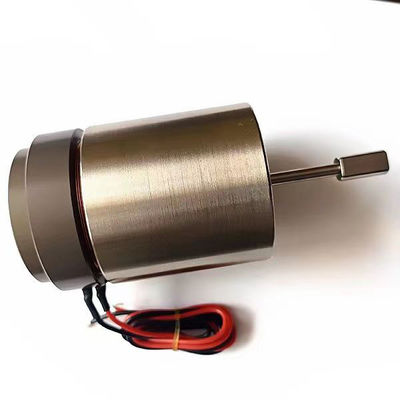

SUPT モーション・ボイス・コイルモーター・アクチュエーター TBD マイクロ・ボイス・コイル・アクチュエーター
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | CCC, ce |
| モデル番号 | VCAB0070-0149-00A |
| 最小注文数量 | ≥1 |
| 価格 | $109.00/pieces 1-59 pieces |
| パッケージの詳細 | カートン梱包 |
| 受渡し時間 | サンプル順序2-3日、バルク他の1つの仕事日交渉されるため |
| 支払条件 | T/T |
| 供給の能力 | 交渉可能 |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 電圧 (V) | 26.9 | 出力 | TBD |
|---|---|---|---|
| 使用 | ボート、車、UAVの3D印刷、顕微鏡、内視鏡、ロボット、医学の換気装置 | タイプ | マイクロモーター |
| トルク | 要求事項 | 建設 | 永久磁石 |
| 換算 | ブラシ | 保護する機能 | 完全に閉ざされた |
| 速度 (RPM) | 高速 | 連続電流 (A) | 4a |
| 効率性 | IE 1 | 最大力 (N) | 70 |
| 最大走行距離 (mm) | 14.9 | 音声コイルモーター (V) | 26.9 |
| ローターの重量 ((kg) | 79 | 固定子dia （mm） | 43 |
| 連続力 (N) | 27.3 | ||
| ハイライト | SUPT モーション・ボイス・コイル・モーター・アクチュエーター,音声コイルモーターアクチュエーター TBD,TBD マイクロ音声コイルアクチュエーター |
||
製品の説明
SUPT-モーション 音声コイルモーター シャフトシリーズ 良い力特性
製品説明:
半閉軸音声コイルモーターは,ユニークな構造設計を持つ特殊タイプの音声コイルモーターです.シャフトシステムと音声コイルモーター組装が内部にマウントされている半閉ざされたハウジングで構成されていますこの設計により,エンジンはコンパクトに保たれ,内部にある重要な部品を効果的に保護できます.
このタイプのモーターの外部構造は通常半閉ざされている.つまり,軸システムやモーター部品などの内部部品は,塵や液体などの外部環境から一定程度保護されています..
また,通常は,モーターの動きを線形運動に変換するための軸と対応する駆動システムも含む.軸 の 設計 と 材料 の 選択 は,モーター の 性能 と 正確 性 に 極めて 重要 です.
半密閉型シャフトモーターには声コイルモーターの組み立ても内側にある.声コイルモーターは,電流と磁場の相互作用によって力を発生し,ベルトシャフトシステムを動かす.
シャフトシステムの性質により,半閉式シャフト音声コイルモーターは優れた位置付け精度を提供します.それは正確に制御し,位置を調整することができます マイクロン範囲で,高精度の動きを必要とするアプリケーションに適している.
半密封型音声コイルモーターの構造設計により,半導体製造,精密加工,光学システム,自動化機器動き制御と位置付けの要求を正確に可能にするため,これらの領域で重要な役割を果たします.
技術パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
応用:
VCABシリーズの音声コイルモーターは,軽量,小容量,短い応答時間,高周波,高精度で高加速. 高解像度,高重複性,高速 (RPM),軽量,高硬さ,耐磨材料で作られたスポーツシャフトを提供します.音声コイルモーターは,内蔵モーションシャフトと精密な線形ベアリング半導体産業,バルブ操作,マイクロ機械産業,呼吸器機器などの医療分野,航空宇宙技術信頼性の高い性能を提供することを保証する,線形音声コイルシステムは高効率で費用対効果の高い線形モーターで,正確な位置繰り返しと低騒音レベルを提供します.
私たちのサービス
技術指標と仕様をカスタマイズすることができます
満足のいく販売後のサービス
会社情報
梱包 と 輸送
認定
よくある質問
1旅行: 合計旅行を計算するために使用される実際の旅行について値力.
2移動方向:水平または垂直装置 90度
3負荷力:c逆方向で瞬時に力についてモーター噴水など
4負荷重量: 品質スライダーを含む移動の総品質部分
5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).
6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
