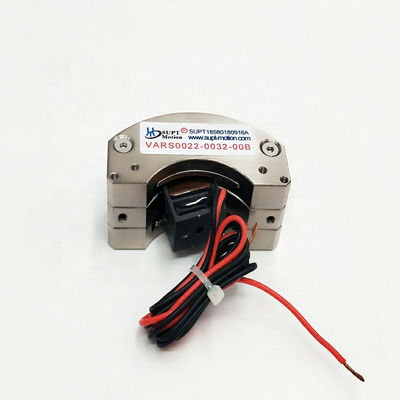

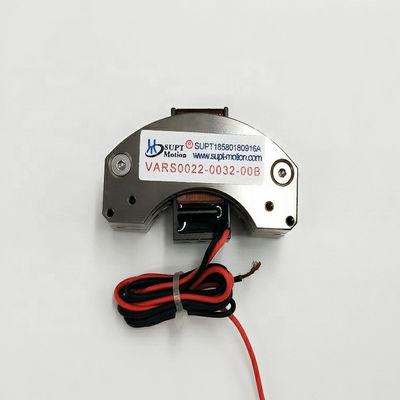

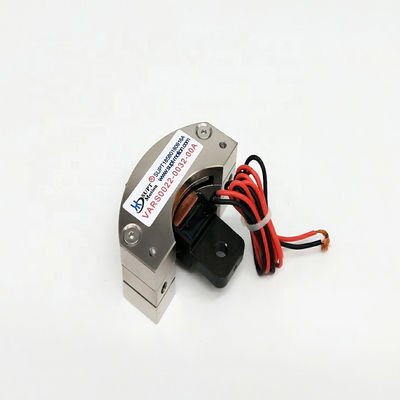

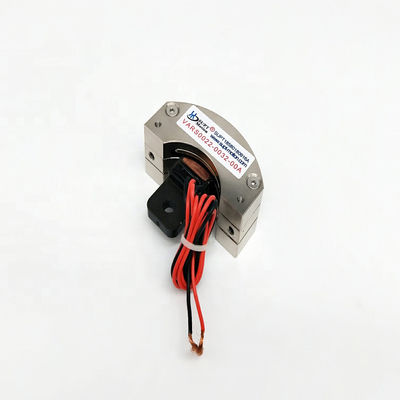

短応答時間 ローータリー・ボイス・コイル バルブ・ブレーキ用マイクロ・ボイス・コイル・アクチュエーター
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | ce,ISO9001,CCC |
| モデル番号 | VARS0022-032-00A |
| 最小注文数量 | ≥1 |
| 価格 | $145.00/pieces 1-59 pieces |
| パッケージの詳細 | カートン梱包 |
| 受渡し時間 | 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する |
| 支払条件 | T/T |
| 供給の能力 | 1000の部分/部分每の 月 |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 使用 | ボート、車、電気自転車、医学、半導体、大気および宇宙空間、弁制御、振動プラットホームおよびオートメーションの企業。 |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 30 |
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 20 |
| 連続電流 (A) | 1.4A | 効率性 | IE 1 |
| ピーク トルク（N-m） | 0.22 | 最大走行距離 (mm) | 32 |
| ミニ音声コイルアクチュエータ (V) | 15.5 | 連続的なトルク（N-m） | 0.12 |
| バックEMF常数 (L-L) (Kb) | 0.16 | コイル重量 (g) | 21.5 |
| 長さ（mm） | 60 | 幅（mm） | 51.5 |
| 高さ（mm） | 26 | 港 | 上海 |
| ハイライト | 短時間回転音声コイル,バルブブレーキ用のローータリーボイスコイル 20RPM,マイクロ音声コイルアクチュエーター 20RPM |
||
製品の説明
短応答時間 バルブブレーキの高速加速のためのミニ音声コイルアクチュエータ
製品説明
スウィングモードの回転音声コイルモーターは,バルブアクチュエータにおいて重要な役割を果たします.それはバルブを開閉を調整するために,精密で制御された角運動を提供します.このモーターのユニークなデザインは,制限された角度範囲内で正確で反応的な動きを提供することを可能にします精細な調整と迅速な応答が不可欠なアプリケーションにとって理想的な選択です.スウィングモードの回転音声コイルモーターは,バルブの効率的かつ信頼性の高い動作を保証しますプロセスの制御とシステムのパフォーマンスの向上に貢献します.
スウィング型ボイスコイルモーターシリーズは,長方形のシリーズ製品の技術を採用し,長方形のシリーズ製品を曲げて特定の優先角度位置位置システムを形成します.100度までのトルクを供給します軽量,高周波応答,高加速,高精度,高感度,低ノイズ,高信頼性. モデル VARS0022-032-00A,最大推力 0.22 n-m,スウィング型製品は,鏡ロケータのレーザー技術で一般的に使用されます自動化,航空機産業に 関連しているものです これは理想的な選択です優れた性能と信頼性のある回転モーターが必要です.
|
音声コイルモーターの主な用途: |
|
1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 |
|
2バルブ操作の分野:型式計量バルブ,圧力試験システム,気圧バルブ化学 インジェクションシステム |
|
3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプ. |
|
4振動システム 振動テーブル 振動プラットフォーム |
|
5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 |
|
6航空技術:飛行制御システム パイロットフィードバックシステム |
|
7商業用分野:コンピュータ冷却ポンプ ミニチュアカメラ オート フォーカスシステム |
|
8自動化産業:レーザー機器,配送機,試験装置,繊維機械 |
技術パラメータ:
| VARS シリーズ スウィング型 ミニ音声コイルアクチュエーター | ||||||||
| モデル | ピークトルク (N-M) | 連続トルク25°C (N-M) | 最大移動数 (mm) | 電圧 (V) | バックEMF常数 (V/m/S) | コイル重量 (g) | 幅*高さ (mm) | 長さ (mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
スイング音声コイルモーターの技術原理は?
スウィングモード回転音声コイルモーターは,回転運動を達成するために電流と磁場の相互作用を利用する特殊なタイプのモーターです.ローレンツ力とファラデー電磁誘導原理に基づいています振動音声コイルモーターの技術原理は以下のとおりです.
1磁場とコイル: スイング型音声コイルモーターのコアは,モーターフレームに固定された円形コイルです.円形コイル は,電気を施すことで磁場を生成する電流の伝導体である..
2永久磁石: 円形コイルの周りに永久磁石 (通常は強い磁石) を置く.永久磁石 は,コイル を 通過 する 電流 と 相互作用 する 恒常 な磁場 を 生み出す.
3ローレンツ力:電流が円形コイルを通過すると,コイル内の電流は永久磁石によって生成される磁場と相互作用し,ローレンツ力を発生させる.ローレンツ力は電流と磁場の方向に垂直の力です力の方向は左手法則によって決定できる.
4トーク生成:ローレンツ力により,円形コイルが回転し始めます.ローレンツ力により,コイルが磁場でトルクを経験し,コイルが回転します.
5モーション制御:コイルを通る電流と方向を調整することで,スイング型ボイスコイルモーターの速度と方向を制御できます.ローレンツ力も変化します., これによりモーターの回転速度を調整します.
6閉ループ制御を達成するために,位置または角度センサー (エンコーダーなどの) がモーターに組み込まれ,モーターの実際の動きをリアルタイムで監視し,フィードバック制御を提供します..
