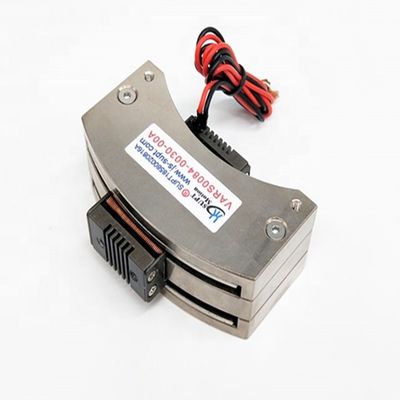

高精度回転音声コイルモーター 焦点レンズスライダーのための移動コイルアクチュエータ
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | ce, ISO9001 |
| モデル番号 | VARS0084-030-00A |
| 最小注文数量 | 2個 |
| 価格 | $215.00/pieces 2-29 pieces |
| パッケージの詳細 | カートン梱包 |
| 受渡し時間 | 大将5-7日配達、速く3-5日、バルク交渉されるため |
| 支払条件 | T/T |
| 供給の能力 | 1000の部分/部分每の 月 |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 使用 | ボート、車、3D印刷、顕微鏡、ロボット、医学の換気装置、光学プロジェクト |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 30 |
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 変速 |
| 連続電流 (A) | 2.8 | 効率性 | IE 1 |
| ピーク トルク（N-m） | 0.84 | 最大走行距離 (mm) | 30 |
| ボイス・コイル・モーター（v） | 6.3 | 連続的なトルク（N-m） | 0.84 |
| バックEMF常数 (L-L) (Kb) | 0.2 | コイル重量 (g) | 54.2 |
| 長さ（mm） | 75 | 幅（mm） | 48.9 |
| 高さ（mm） | 30.6 | 応用 | 半導体、オートメーション、航空機工業 |
| 港 | 上海 | ||
| ハイライト | 高精度回転音声コイルモーター,回転音声コイルモーター 2.8A,移動コイルアクチュエータ 2.8A |
||
製品の説明
新型音声コイルモーター レンズスライダー 高精度 高周波
製品説明
スウィング型新型音声コイルモーターの使用は,通常,焦点の焦点距離と焦点を変更するために焦点のレンズの正確な調整を達成することを意味します.フォローしているのは,焦点レンズのスイングタイプ新しい音声コイルモーターの一般的な使用方法です:
1モーターの設置: スイング型新音声コイルモーターをフォーカスレンズに接続された機械構造に設置します. モーターとレンズの接続が安全であることを確認します.
2レンズサポート構造: レンズがモーターの制御下での小さな回転または振動に耐えられるようなサポート構造にフォーカスレンズが設置されていることを確認します.
3. 回路接続: モーターのコイルを制御回路に接続します. この制御回路は,入力信号に基づいて電流を制御できます.この方法でモーターの回転や振動を制御する..
4センサーの設置 (オプション) 閉ループ制御と正確なフィードバックが必要な場合モーターとレンズの間には位置センサーや角度エンコーダーが設置され,レンズの実際の位置をモニタリングできる..
5制御システム:制御信号を入力することによってモーターの回転または振動を制御できる制御システムを確立する.これはマイクロコントローラーまたはコンピュータベースのシステムである.
6モーション制御: モーターの回転またはスイングアングルを制御するための実際のニーズに応じて制御信号を調整します.これはレンズの位置にわずかな変化を引き起こす可能性があります.
7焦点調整: モーターの動きを制御することで,焦点レンズにわずかな調整が行われます.これは束の焦点距離を変えることができます.照明の焦点を変化させる.
8リアルタイムフィードバック (オプション):センサーが設置されている場合,レンズの位置はリアルタイムで監視され,より正確な焦点制御を達成するために必要に応じて調整できます.
技術パラメータ:
| VARSシリーズ スウィング型音声コイルモーター | ||||||||
| モデル | ピークトルク (N-M) | 連続トルク25°C (N-M) | 最大移動数 (mm) | 電圧 (V) | バックEMF常数 (V/m/S) | コイル重量 (g) | 幅*高さ (mm) | 長さ (mm) |

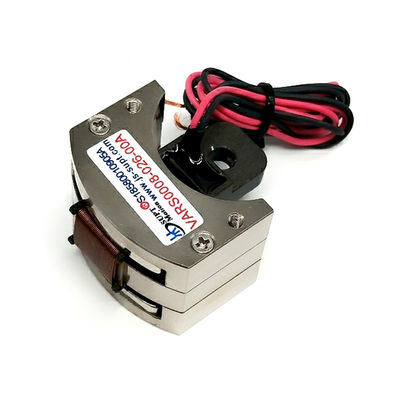

| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
応用:
スウィング型ボイスコイルモーターシリーズは,長方形のシリーズ製品の技術を採用し,長方形のシリーズ製品を曲げて特定の優先角度位置位置システムを形成します.典型的なトルクは100度であり,トルクは50N-mです高精度,高速,高速加速など,特徴があります.スウィングタイプシリーズ製品が通常レーザー技術鏡定位器に適用されます, ユーティリティ・モデルは,スウィングタイプバルブブレーキ,スウィングタイプポジショニングシステム,フライトコントローラに関するもので,半導体産業,自動化,航空機産業に関するものです.
