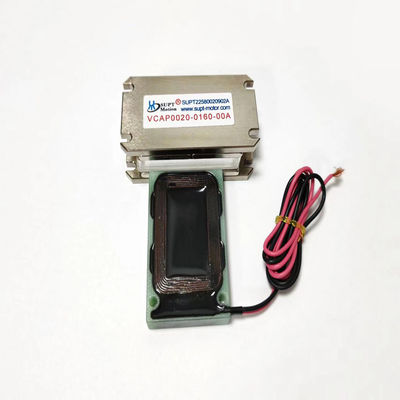

X-Y モーション フラットタイプ 線形音声コイルアクチュエーター 低ノイズ マイクロ音声コイルアクチュエーター
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPTMOTION |
| 証明 | CCC, ce |
| モデル番号 | VCAP0020-0068-00A |
| 最小注文数量 | ≥1 |
| 価格 | $115.00/pieces |
| パッケージの詳細 | カートン/木箱のボイス・コイル・モーター |
| 受渡し時間 | 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する |
| 支払条件 | T/T |
| 供給の能力 | 交渉可能 |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 使用 | ボート、車、UAVのロボット、医学のマスク、顕微鏡、光学 | タイプ | サーボモーター |
|---|---|---|---|
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 高速 |
| 連続電流 (A) | 流動 | 効率性 | IE 1 |
| 最大力 (N) | 20 | 最大走行距離 (mm) | 6.8 |
| 音声コイルモーター (V) | 8.2 | 長さ（mm） | 39 |
| 幅（mm） | 50 | 高さ（mm） | 21.5 |
| ハイライト | 平面線形音声コイルアクチュエータ 20N,線形音声コイルアクチュエータ 低騒音,20N 低騒音マイクロ音声コイルアクチュエーター |
||
製品の説明
X-Y モーションのフラットタイプボイスコイルモーター 理想的な製品 低騒音 高精度
製品説明:
フラットボイスコイルモーター (VCM) は,2つの別々のコイルを組み合わせることでX-Y運動を達成することができる.この設計により,2つの相互垂直軸の正確な運動制御が可能である.
具体的には,フラットボイスコイルモーターがX-Y運動を達成する方法の一般的なプロセスは以下のとおりです.
1X軸運動: X軸運動では,モーターのコイルがX軸に並ぶ位置に置かれます.電流がこのコイルを通過すると,ローレンツ力に従って,電流が電流を回転させ,電流を回転させ,電流を回転させます.磁場の方向と電流の方向に垂直の力にさらされますこの力はコイルをX軸に移動させる.コイルを通過する電流の大きさと方向を制御することで,正確なX軸位置付けを達成することができます.
2. Y軸運動: Y軸上の運動を達成するために,別のコイルがY軸に準拠した位置に置かれます.このコイルに電流を送信することによって,ローレンツ力も生成されます.Y軸で動くようにする.
X軸とY軸の両方のコイル電流を同時に制御することで,二次元平面上で任意の位置でXY運動を達成することができる.この動きは,フラット音声コイルモーター内だけでなく達成することができます精密な平らな運動制御を実現する.
適用:
線形音声コイルアクチュエータは,正確な位置位置付け精度,高速および電力能力を提供するために設計された音声コイル線形モーターアクチュエータである.これは非常に信頼性とコスト効率の良いシステムですローターコイルが軽く,応答時間が短く,周波数が高い.コンパクトな構造により,設置と保守が簡単ですさらに,高速な速度とパワーは,幅広い用途に適しています.精密な位置から精密な動き制御まで半導体,マイクロ機械ツール業界で広く使用されています. 高精度,長寿命,強力な保護機能で,モジュール式設計は厳格な要件を満たすアプリケーションに理想的ですVCAPシリーズのフラットボイスコイルモーターは,長方形よりも各寸法におけるストローク長が低いが,表面の高さも低い.VCAPシリーズの平面アクチュエータは,非常に小さなストローク X-Y軸運動ソリューションに理想的です半導体産業とマイクロ機械工業に 主な市場があります
技術パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
