シンプル・ボイス・コイル・アクチュエーター マイクロ・機械・ツールの産業用 フラット・ミニチュア線形モーター
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | ce,ISO9001,CCC |
| モデル番号 | VCAP0020-0160-00A |
| 最小注文数量 | 2個 |
| 価格 | $120.00/pieces >=2 pieces |
| パッケージの詳細 | としてカートンそして顧客のrequirements<br>linearボイス・コイル・モーター |
| 受渡し時間 | 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する |
| 支払条件 | T/T |
| 供給の能力 | 8000の部分/部分每の 月の線形ボイス・コイル・モーター |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 使用 | ボート、車、電気自転車、ホーム・アプライアンス、UAVの3D印刷、顕微鏡、ロボット、医学の換気装置、光学プロジェクト |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 要求事項 |
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 変速 |
| 連続電流 (A) | 4.6A | 効率性 | IE 1 |
| 製品名 | 線形ボイス・コイル・モーター | 定位電圧 | 4.4V |
| ピークフォース | 20N | 連続力 | 5.3N |
| 港 | 上海港 | ||
| ハイライト | 単純な構造線形音声コイルアクチュエーター,線形音声コイルアクチュエータ 平面4.6A,平面型マイクロ線形モーター 4.6A |
||
製品の説明
単純な構造音声コイルモーター マイクロモーター 線形フラットタイプ音声コイルモーター
製品説明
フラットボイスコイルモーター (VCM) は,電磁相互作用の原理を利用して線形運動を生成する.磁場に置かれたフラットコイルで構成される.コイルを通って流れるとき磁場と相互作用し,ローレンツ力を生み出し,コイルを線形路に沿って動かす.この直接駆動メカニズムにより,機械的なトランスミッション部品の必要性がなくなり,高度な精度と応答性を確保する.
フラットシリーズは,短距離 X-Y モーションの生産に理想的で,その市場は主に半導体およびマイクロ機械ツールの産業に向けられています. 次に,マイクロ加工業界で使用できる方法について話しましょう:
1精密なマイクロ機械加工: VCM の精密な動き制御と応答性は,マイクロ機械アプリケーションに理想的です. それは切断頭の動きを制御することができます.微米未満の精度を持つ作業パーツまたは切削ツール複雑で精密なマイクロ機械加工を可能にします.
2光学およびマイクロリトグラフィー:マイクロ光学およびマイクロリトグラフィープロセスの製造において,VCMはレンズ,マスク,その他の光学要素を極度に精密に位置付けするのに役立ちます.精密な微細構造を作るのに不可欠です.
3MEMS製造:マイクロ電機機械システム (MEMS) の製造においては,VCMは製造プロセス中にMEMS部品を正確に移動するのに役立ちます.複雑なマイクロデバイスの正確な組み立てを保証する.
4マイクロ電解離加工とマイクロミリング: マイクロ電解離加工 (EDM) とマイクロミリングのアプリケーションでは,VCMは,微細な特徴から精密な材料の除去を可能にする電極や磨削ツールの動きを制御する.
5探査機操作: 精密サンプルやマイクロコンポーネントを扱うような微小操作の作業では,VCMは,損傷を最小限に抑え,正確な位置付けを達成するために探査機の動きを制御します..
6マイクロアセンブリ:VCMは,マイクロデバイスの構築におけるマイクロコンポーネントの位置付けと並べ替えのために,適切な接続と機能性を確保するために,マイクロアセンブリプロセスで使用できます.
7表面形状:VCMは,プロファイラーまたは表面測定ツールを正確に位置付け,小型表面を高い精度で特徴付けするのに役立ちます.
8微分流体工学および微分製造において,VCMは,微小量の液体や材料を微細構造の表面に配分したり印刷したりする制御に使用できる..
適用:
フラットボイスコイルモーターは軽いローターコイルで 応答時間が短く 周波数が高く ストロークが短く コンパクトな構造ですストローク 1mm-20mmピーク推力 1N-300Nは,しばしばx-y軸の運動プラットフォームを作るために使用されます. 半導体,マイクロ機械ツールの業界で広く使用されています. モジュール設計,カスタマイズされた処理が可能です.平面音声コイルモーターシリーズは,同じ体積で長方形のシリーズよりも短いストロークを持っています500Nまで推力,ストロークまで15mm. フラットシリーズは,短ストロークX-Y運動を生産するための理想的な製品です.その市場は主に半導体産業とマイクロ機械工具産業に向けられています.
VCAPシリーズのフラットタイプボイスコイルモーター
|
製品 Mdel
|
ピークフォース
(N)
|
連続性
フォース
(N)
|
合計 ストローク
(mm)
|
マックス
電圧
(V)
|
バックEMF
常時
(V/m/S)
|
コイルの重量
(g)
|
長さ (mm)
|
幅
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|

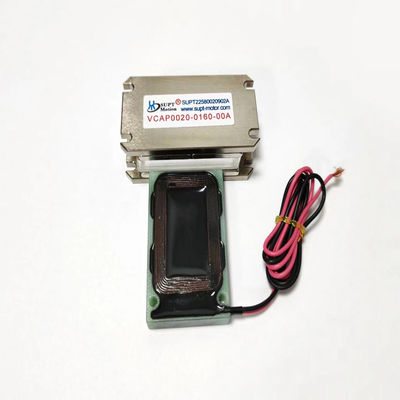

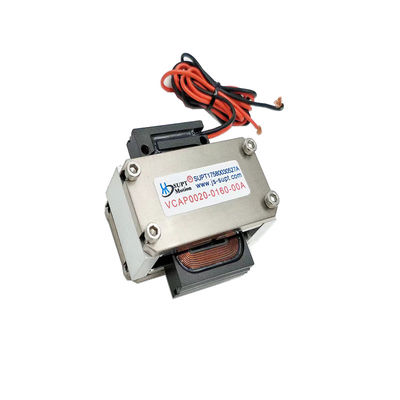

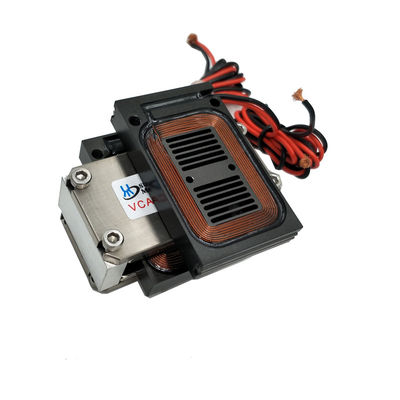

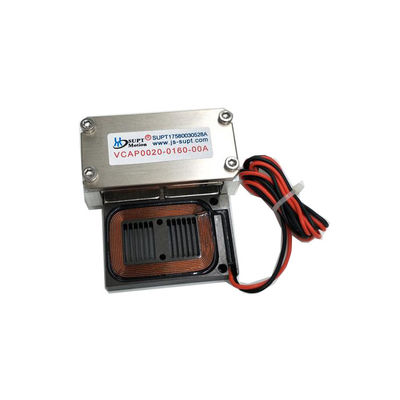

詳細な画像
認証
私たちの会社
スズーユナイテッド精密技術株式会社 (SUPT Motion) は,音声コイルアクチュエーターの線形モーターと線形モータープラットフォームを提供することに専念したエンジニアリングおよび製造会社です.SUPT Motionは標準的な販売製品だけでなく,Madiumと高容量のカスタムOEMソリューションも提供します.主な製品は,音声コイルベースの線形および回転式アクチュエーターとブラシのない永久磁石型線形モーターです.
会社には強力なR&D能力があり,完ぺきな販売後のサービスシステムがあります.音声コイルモーター線形モーターとすべての種類の線形モーションプラットフォームを設計し,生産することができます.長年の経験により,我々の国際的なエンジニアリングと製造スタッフは,アジア,北米,音声コイルモーターと線形モーターの顧客とディーラー.
Suzhouの製造センターに拠点を置くことで,あなたのための大きなOEM生産要件にコスト効率の良いソリューションを提供することができます.技術の進歩を続ける 品質の向上を目指す顧客満足は我々のコミットメントです. 顧客満足は,私たちの目標です.私たちの厳格な品質部門と生産部門は,私たちの高い品質と安価な製品を保証します モーター より費用対効果の高い顧客に奉仕するために,それが強い競争力を持っているようにします.
よくある質問
1製造者ですか?
RE:はい,私たちは工場で100%メーカーです.
2- 引上げはどうしたらいい?
商品の詳細な要求事項,例えば仕様,量,梱包の詳細等を教えてください.
3いつまで手に入れるの?
通常,サンプルには 7~10日かかります.
大量生産には12~18日かかります
それはあなたの数量に依存します.
4試料で作れるか?
Re:はい,私たちはあなたのサンプルまたは技術図面によって生産することができます.
5支払条件は?
返品:T/T 50%を預金として,そして50%は出荷前に支払われます.残高を支払う前に,製品とパッケージの写真を表示します.
6配送の条件は?
EXW,FOB
わたしたち の 奉仕
サービス:
A. 技術指標と仕様をカスタマイズすることができます.
B.無料サンプル,貨物回収C. 満足のいく販売後サービス
D.柔軟なMOQ
選択する理由:
A.100%メーカー
B. 豊富な生産経験
C. 先進的な機械
D.厳格な品質管理システム
|
ロードポート
|
上海港,中国
|
|
取引期間
|
FOB
|
|
輸送
|
LCLまたはFCLは海上,空中,またはDHL,UPSで
|
|
支払期間
|
T/T,Western Union,Eチェック,Trade Assurance,Paypalも受け付けています.
|
|
リード タイム
|
支払後 7-10 営業日,顧客の要求に応じて
|
