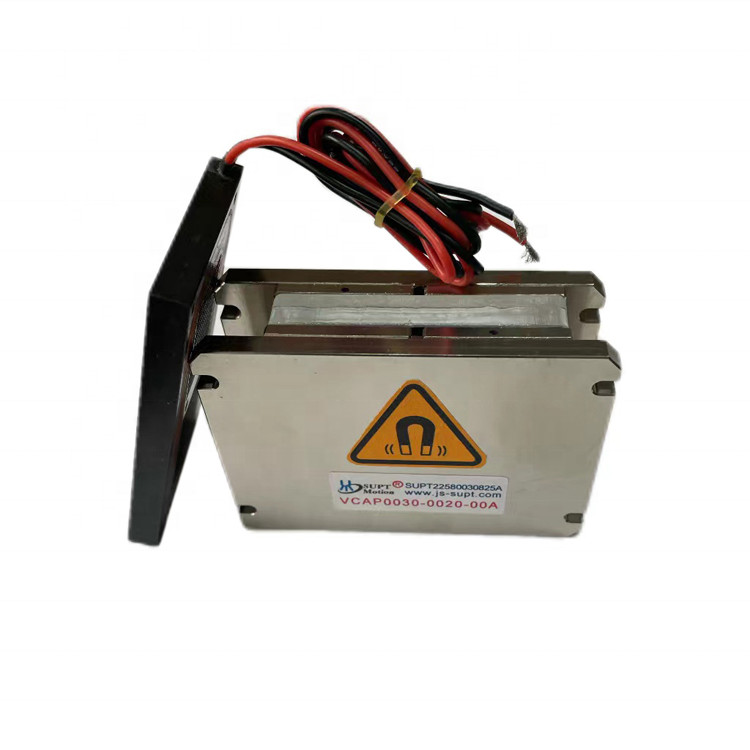

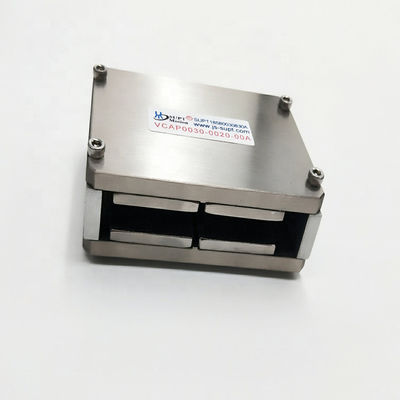

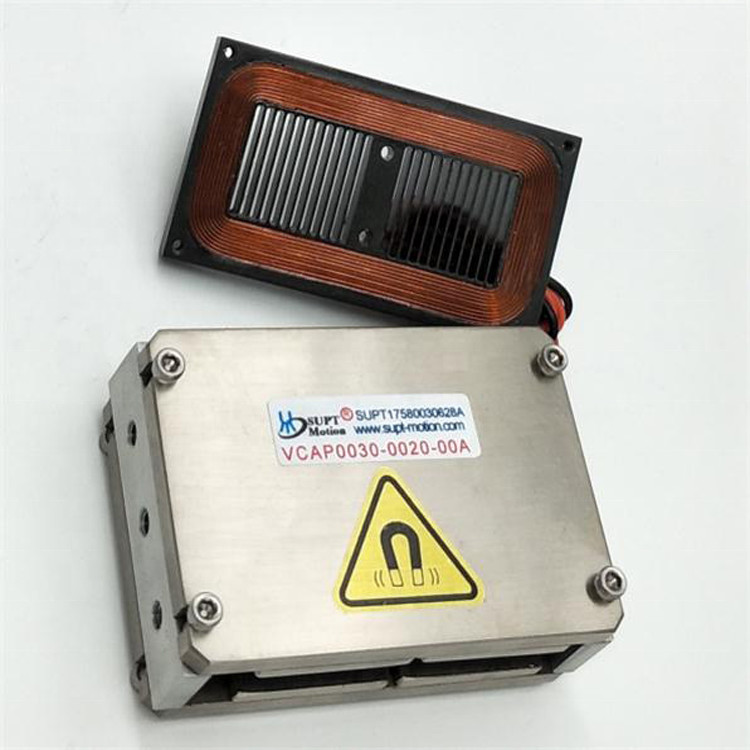

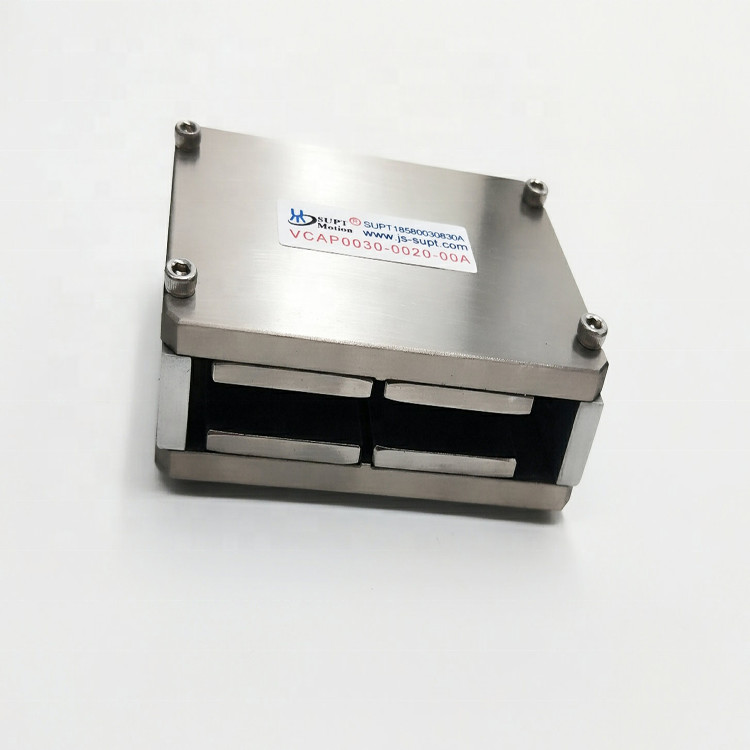

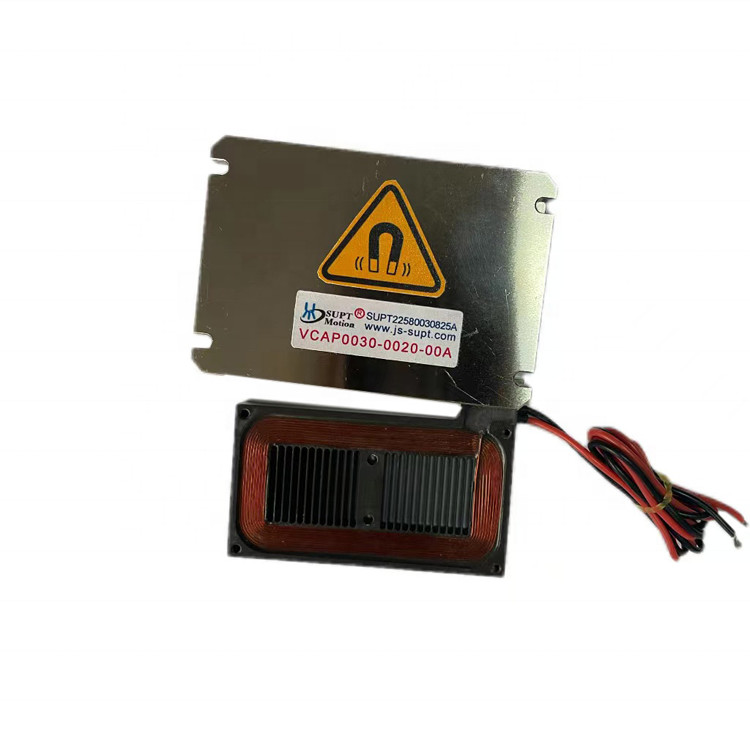

オートメーションおよびロボット工学用の高応答フラットリニアモーターコイル
商品の詳細
| 保証 | 3ヶ月～1年 | 使用法 | ボート、車、ロボット、UAVsの医学の換気装置、3D印刷、顕微鏡、内視鏡 |
|---|---|---|---|
| タイプ | ブラシモーター | トルク | 5.5n.m |
| 工事 | 永久磁石 | 転流 | ブラシ |
| 支払い条件 | 完全密閉 | 速度（rpm） | 一定した速度 |
| 連続電流 (A) | 4A | 効率 | IE 1 |
| 最大力 (N) | 30 | 最大走行距離 (mm) | 20 |
| 音声コイル（v） | スマートベネチアンブラインド | 連続力 (N) | 12.3 |
| ポート | 上海 | ||
| ハイライト | DDモーター 線形モーターコイル,ロボット 30N線形モーターコイル,ロボット 高周波モーター 30N |
||
製品の説明
製品説明
平面線形音声コイルモーターは卓越した性能を提供し, 自動化およびロボット学の幅広いアプリケーションに 精密で高速な線形運動が不可欠です.
1高精度位置付け: 線形音声コイルモーターは,正確で繰り返し可能な線形運動を提供し,自動化およびロボット工学における位置付けタスクに理想的な選択となります.部品が正確に配置されていることを確認します自動化システムの全体的なパフォーマンスを向上させる.
2ロボット腕駆動: ロボット学分野では,線形音声コイルモーターは,スムーズで正確な線形運動を通じてロボット腕を駆動します. これにより,ロボットは物体を優しく操作できます.ピック・アンド・プレイス操作を行う複雑な組み立て作業を完了します
3輸送システム:輸送システムに統合された線形音声コイルモーターは,組み立てラインに沿って材料と製品の制御された移動を可能にします.高精度で物件を正確に並べ替えて移動します.
4精密検査と試験:自動検査および試験システムでは,線形音声コイルモーターはセンサー,カメラ,または探査機の高精密移動を可能にします.精密なデータ収集と品質管理を保証します.
適用:
直角型モーターと比較して,VCAPシリーズのフラットモーターは,サイズ単位あたりのストローク長が短く,ストローク幅は1mmから20mm,ピーク推力も1Nから300Nに及ぶ.VCAPシリーズのフラットボイスコイルモーターは,ショートストックX-Y軸運動のための理想的なソリューションです半導体および微小加工産業に集中した主要市場である.平面線形音声コイルアクチュエータシステムは,例外的な位置位置精度を提供するように設計されています.スピードこのシステムには音声コイル駆動メカニズムがあり,高トークモーターを使用して,アクチュエータをターゲット位置に駆動します.ローターコイルは軽量,軽量,軽量など利点があります.迅速な応答時間高周波,短ストロック,コンパクトな構造,高効率,安装と保守の容易さ
技術パラメータ:
|
VCAPシリーズ フラット型音声コイルモーター |
|||||||
| モデル | ピーク力 (N) | 連続力25°C (北) | 最大移動数 (mm) | 電圧 (V) | バックEMF常数 (V/m/S) | 幅*高さ (mm) | 長さ (mm) |
| VCAP0020-0068-00A | 20.0 | 9.2 | 6.8 | 8.2 | 4.4 | 50*21 になります5 | 39.0 |
| VCAP0020-0160-00A | 20.0 | 5.3 | 16.0 | 27.6 | 4.4 | 50*225 | 59.0 |
| VCAP0030-0200-00A | 30.0 | 12.3 | 20.0 | 24.3 | 10.5 | 74*25 | 80.0 |
| パラメータ | 価値 | パラメータ | 価値 |
| モデル | VCAP0030-0200-00A | 最大推力 | 30N |
| 連続推力 (25°C) | 5.512.3 | 総走行量 | 20mm |
| 最大電圧 | 24.3V | バックEMF常数 | 10.5V/m/s |
| 長さ | 80mm | 幅 | 74mm |
| 高さ | 25mm | 保護評価 | IP54 |
