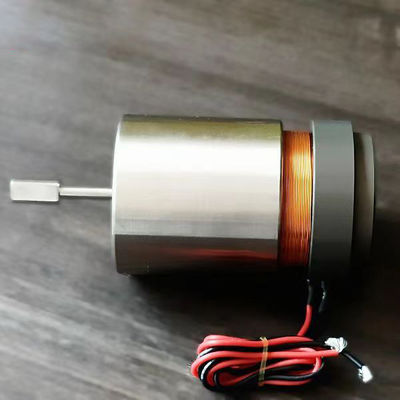

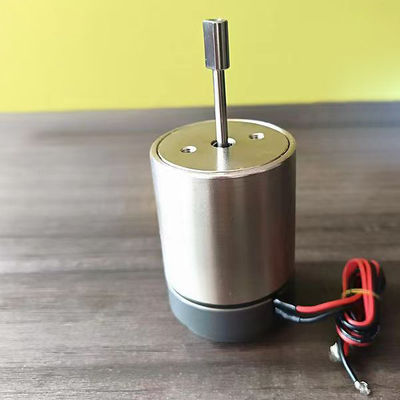

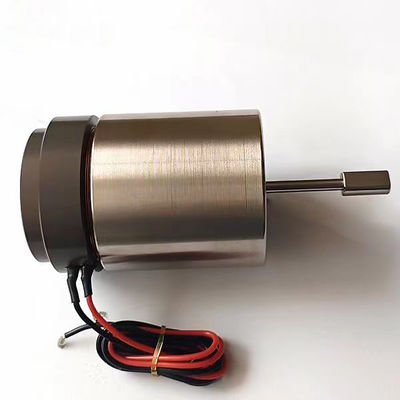

高解像度線形音声コイルモーター 自動化産業のための高出力

  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
起源の場所 江苏,中国
ブランド名 SUPT MOTION
証明 ISO9001
モデル番号 VCAH0253-0120-00A
最小注文数量 3PCS
価格 $108-$145
パッケージの詳細 カスタマイズされた梱包など
受渡し時間 1-5個、5日。 >20個、交渉される
支払条件 T/T
供給の能力 交渉する
商品の詳細
騒音レベル 低い 位置決め精度 高い
再現性 高い 製品タイプ 線形ボイス・コイル・モーター
電圧範囲 42.7 耐荷重 高い
フォース出力 高い
ハイライト

高解像度の線形音声コイルモーター

,

VCM 音声コイルモーター 高力出力

,

VCM音声コイルモーター 高解像度
メッセージ
製品の説明

高力出力を備えた高解像度リニアボイスコイルモーター

製品説明：

リニアボイスコイルモーターにはモーションシャフトと高精度リニアベアリングが内蔵されています。動軸には軽量、高剛性、耐摩耗性に優れた高品質素材を使用。

半導体、精密試験検査、バルブ流量制御などの分野で幅広く使用されています。

リニアボイスコイルユニットは、高い力出力、高い再現性、優れた位置決め精度を備えた高性能リニアアクチュエータです。リニアボイスコイルシステムは、ストローク長12mmで最大4.2アンペアの広い電流範囲で動作します。リニアボイスコイル製品は、高い力出力、高い再現性、広い電流範囲、優れた位置決め精度を提供します。正確な直線運動と高い力出力を必要とする用途に最適です。



特徴：

  • 製品名:リニアボイスコイルモーター
  • モデル番号:VCAH0253-0120-00A
  • 製品タイプ:リニアボイスコイルモーター
  • 耐荷重:高い
  • 強制出力:高い
  • 消費電力:低い


技術パラメータ:

特性 仕様
直線性 高い
再現性 高い
位置決め精度 高い
騒音レベル 低い
解決 高い
電圧範囲 42.7
速度範囲 高速
消費電力 低い
モデル番号 VCAH0253-0120-00A
強制出力 高い



製品型式 ピークフォース
(ん)		 継続的な力
25℃(N)		 総ストローク
(mm)		 最大電圧
(V)		 逆起電力定数
(V/m/s)		 ステーター直径 (mm) 長さ
(mm)		 軸端ねじ
(mm)
VCAH0253-0120-00A 253 46.5 12 42.7 16 53.95 109 M5(内側)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31.5 38.9 M3(アウター)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40.5 M3(アウター)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3(アウター)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ∮3
VCAH0040-0240-00A 40 6 24 44.5 8 41 83 M3(内側)
VCAH0065-0140-00A 65 24.6 14 27.6 16 44 75 M3(内側)
VCAH0230-0110-00A 230 100 11 34.2 37 71 117 ∮10
製品型式 ピークフォース
(ん)		 継続的な力
25℃(N)		 総ストローク
(mm)		 最大電圧
(V)		 逆起電力定数
(V/m/s)		 コイルの重量
(g)		 ステータ直径 軸端ねじ
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2(外側)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5(外側)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3(アウター)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3(アウター)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 シャフト∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3(アウター)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3(内側)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3(内側)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3(アウター)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3(内側)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3(内側)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3(内側)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3(内側)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3(アウター)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3(内側)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3(内側)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3(内側)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 シャフト∮10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3(内側)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3(内側)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 シャフト∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 シャフト∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 シャフト∮8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 シャフト∮10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 シャフト∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 シャフト∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 シャフト∮10



アプリケーション:

ボイスコイルモーターの主な用途:
1.半導体産業:配線、切断、穴あけ、輸送システム、溶接、ロボット工学。
2.現場でのバルブ操作: タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム。
3.マイクロマシン産業：フィードシステム、マイクロドリリング、精密スタンピング。
4.振動システム: 振動台、振動プラットフォーム。
5.医療分野：マイクロインジェクションシステム、呼吸器機器、検査機器。
6.航空技術: 飛行制御システム、パイロット フィードバック システム。
7.商業利用分野：コンピュータ冷却ポンプ小型カメラオートフォーカスシステム。
8.オートメーション産業:レーザー装置、ディスペンサー、試験装置、繊維機械。
