高精度線形音声コイルモーター低騒音 VCAHシリーズ音声コイルモーター
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | ISO9001 |
| モデル番号 | VCAHシリーズ |
| 最小注文数量 | ≥5 |
| 価格 | $119 |
| パッケージの詳細 | カートン包装など |
| 受渡し時間 | 大将5-7日配達、速く3-5日、バルク交渉されるため |
| 支払条件 | T/T |
| 供給の能力 | インタビュー |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| フォース出力 | 高い | 定位電源 | 2500N |
|---|---|---|---|
| 現在の範囲 | 4.2a | 定速 | 100HZ （RPM） |
| 電力消費量 | 低い | 電圧範囲 | 28V |
| ストロックの長さ | 12mm | ||
| ハイライト | 高性能線形音声コイルモーター,線形音声コイルモーター Vcabシリーズ,Vcabシリーズ 音声コイルハプティックアクチュエーター |
||
製品の説明
モーションシャフト内蔵低騒音レベル VCABシリーズ線形音声コイルモーター
製品説明:
線形音声コイル装置 (LVC) は,さまざまな用途を持つモーター化された線形アクチュエータの一種である.LVCは,航空宇宙,自動車,医療を含むさまざまな産業で使用されている.線形音声コイルシステム (LVCS) は,非常に正確な位置付けを必要とするアプリケーションのための信頼性とコスト効率の良いソリューションですLVCSは,低電力消費で28Vの広い電圧範囲で動作するように設計されており,優れた位置位置精度と繰り返しが可能です.さらにLVCSは低騒音レベルを備えており,騒音を最小限に抑える必要があるアプリケーションに最適です.
VCAHシリーズの円筒式アクチュエータは,市場のほぼ80%を占め,高速加速率で高い力を生み出すことができます.ピークフォースは0.7Nから3000Nまでです.通常,ストロックの長さは50mm未満 VCAHシリーズアクチュエーター 適用にはバルブアクチュエーターが含まれますZ 軸 ピック・アンド・プレイス 小型の精度の高い正位移動計量ポンプ 振動装置と活性振動抑制システム 医療半導体,航空宇宙,自動車など
特徴:
- 製品名: 線形音声コイルモーター
- 製品タイプ: 軸付き線形音声コイルモーター
- 高重複性
- 高解像度
- 電圧範囲: 28V
- ストローク長さ: 12mm
技術パラメータ:
| パラメータ | 価値 |
|---|---|
| 線形音声コイルシステム | VCAHシリーズ |
| 繰り返し可能性 | 高い |
| フォース出力 | 高い |
| 騒音レベル | 低い |
| 電力消費量 | 低い |
| 定数電源 | 2500N |
| ストロックの長さ | 12mm |
| 定速 | 100HZ(RPM) |
| 現在の範囲 | 4.2A |
| 負荷容量 | 高い |
VCAHシリーズ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
スターターの直径 (mm) | その 長さ (mm) |
軸末糸 (mm) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 (内側) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (外側) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (外側) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (外側) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 (内側) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 (内側) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
VCABシリーズ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |

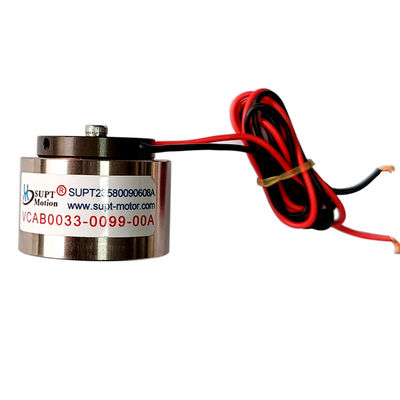

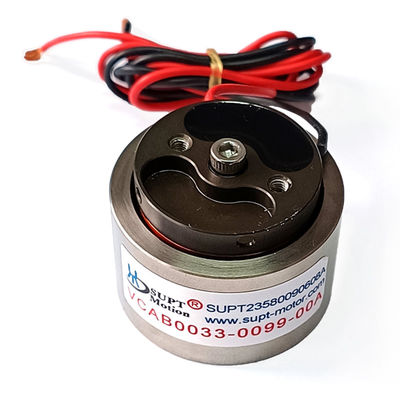

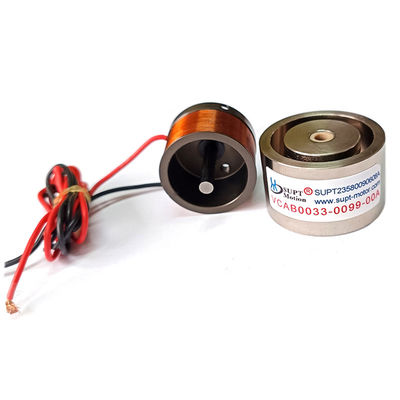

| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
応用:
SUPT MOTION VCAHシリーズ線形音声コイルシステム
SUPT MOTION VCAHシリーズ線形音声コイルシステムは,中国の江蘇州から製造された線形音声コイル製品である.ISO9001規格で認定されている.最低注文量は ≥5配送時間は一般的な5〜7日配送,迅速な3〜5日,卸料は交渉し,支払い条件はT/Tです.この製品のストロックの長さは12mmですラインナリティと位置位置の精度が高く,電流範囲が4.2Aで解像度が高い.
半導体,精密試験,検知,バルブ流量制御の分野で広く使用されています.
