短応答時間 音声コイルモーターモジュール 高精度線形位置ステージ
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | ISO9001 |
| モデル番号 | VCAR0070-0149-00A |
| 最小注文数量 | 2個 |
| 価格 | $365.00/pieces >=2 pieces |
| パッケージの詳細 | カートンの&木箱のボイス・コイル・モーター |
| 受渡し時間 | 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する |
| 支払条件 | T/T |
| 供給の能力 | 2000部分/部分每の 月のボイス・コイル・モーター |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 使用 | ボート,自動車,電気自転車,UAV,ロボット,医療呼吸器,顕微鏡,内視鏡,光学 |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 要求事項 |
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 高速 |
| 連続電流 (A) | 4a | 効率性 | IE 1 |
| 最大力 (N) | 70 | 最大走行距離 (mm) | 14.9 |
| 音声コイルモーター (V) | 26.9 | ローターの重量 ((kg) | 79 |
| 固定子dia （mm） | 43 | 連続力 (N) | 27.3 |
| 港 | 上海のボイス・コイル・モーター | ||
| ハイライト | 短応答時間 モーターモジュール,音声コイル定位ステージ70N,高精度 70N 音声コイル位置設定ステージ |
||
製品の説明

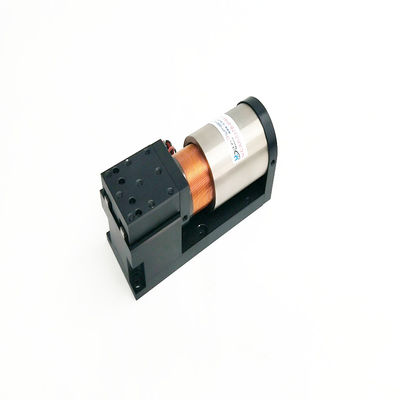

高精度 短応答時間 音声コイルアクチュエータレベル線形プラットフォーム
製品説明
音声コイルモーターの線形プラットフォームの設計原理は,音声コイルモーターの動作原理に基づいています.機械構造と制御システムと組み合わせて,正確な線形運動制御を実現する音声コイルモーターのための線形プラットフォームの設計の基本原理と概念は以下のとおりです.
1. 音声コイルモーターの動作原理: 音声コイルモーターは固定磁場と移動可能なコイルから成る線形モーターです. コイルを通って電力を供給すると,電気が回転し,電気が回転し,電気が回転します.生成された電流と磁場は,導線線上で線形に回転するようにコイルを駆動する力を生成するために相互作用します.
2音声コイルモーターのための線形プラットフォームを設計する際には,ガイド,コイル,運動伝達装置ガイドレールとスライダーには高精度,低摩擦,高硬さがあり,スムーズな動きを保証する必要があります.
3閉ざされた構造:外部の粒子や環境への影響を防ぐため設計において,モーター部品の保護と安定した動作を確保するために,閉ざされた機械構造を考慮することができる..
4センサーの設置:エンコーダーやホールセンサーなどの位置センサーを線形プラットフォームに設置し,リアルタイム位置フィードバックを取得します.これらのフィードバック信号は,閉ループ制御でモーターの動きを調整し,正確な位置制御を達成するために使用されます.
5閉ループ制御システム: 音声コイルモーターの線形プラットフォームは通常閉ループ制御システムを使用します.リアルタイム位置フィードバックに基づいてモーターの電流を調整し,コイルを目標位置に正確に移動させる制御器は埋め込みまたは外部で,アプリケーション要件に応じて選択することができます.
技術パラメータ:
| 製品モデル | ピークフォース | 継続 的 な 力 | 合計 ストローク | ピーク電流 | ピーク電圧 | 推力定数 | エンコーダー解像度 | 繰り返す精度 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 10 月 5 日 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 10 月 5 日 |

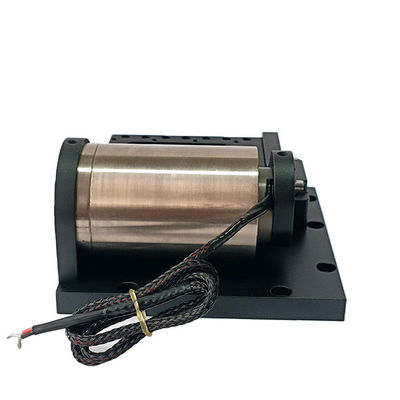

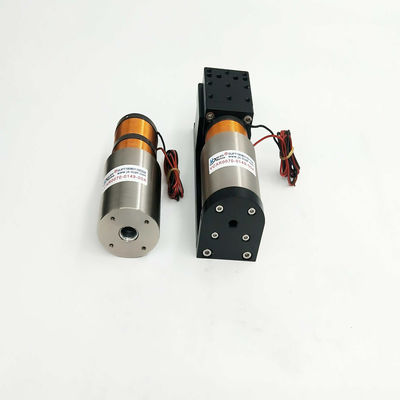

円筒形音声コイルモーターモジュール線形プラットフォームは,閉ループサーボアプリケーションにより適しています. そのモデルはVCAR0070-0149-00Aです.高速の振動と回転運動を行うことができます,そのピーク推力は70N,連続電流は4A,それは高い加速,軽量,小さなサイズ,高周波騒音,高精度,高周波音,正確な力制御,迅速な応答速度 (20Gまでミリ秒加速) およびその他の特性動作頻度が高く 操作が簡単 構造がシンプルで信頼性があり 逆転装置はなく メンテナンスも不要 寿命も長くて 長時間連続で動作できる保証期間は3ヶ月から1年です医療用半導体,航空宇宙および自動車,ヨット,自動車,電気自転車,ドローン,ロボット,医療用呼吸器,顕微鏡,内視鏡,光学システムなども適用されています.顧客のニーズに応じてカスタマイズすることができます.
私たちのサービス
技術指標と仕様をカスタマイズすることができます
満足のいく販売後サービス
梱包 と 輸送
会社情報
よくある質問
1旅行: 合計旅行を計算するために使用される実際の旅行について値力.
2移動方向:水平または垂直装置 90度
3負荷力:c逆方向で瞬時に力についてモーター噴水など
4負荷重量: 品質スライダーを含む移動の総品質部分
5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).
6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
