高応答モーターモジュール ステージ 音声コイル 光学システムのための線形ステージ
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 使用 | ボート、車、電気自転車、UAVのロボット、医学のマスク、顕微鏡、光学 |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 要求事項 |
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 高速 |
| 連続電流 (A) | 3.8 | 効率性 | IE 1 |
| 最大力 (N) | 22 | 打撃（mm） | 9.8 |
| 電動モーションプラットフォーム(v) | 24.7 | 港 | 上海 |
| ハイライト | 高応答モーターモジュールステージ,音声コイル線形ステージ 3.8A,音声コイル線形ステージ オプティカルシステム |
||
製品の説明

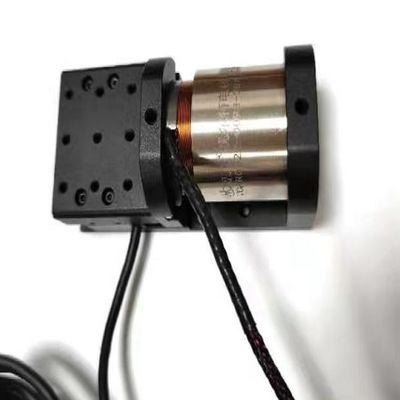

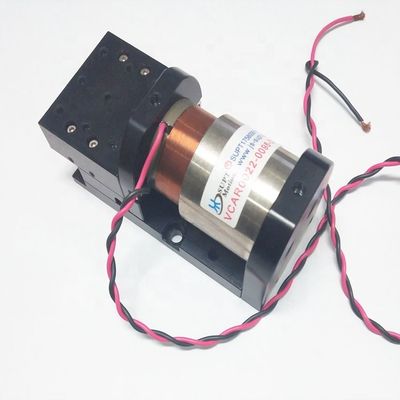

高応答低電流線形プラットフォームモジュール オプティックシステム
製品説明
線形プラットフォームモジュールは,精密で制御可能な線形運動を提供する能力により,光学分野において重要な応用を見つけます.これらのモジュールは,様々な光学システムと実験の不可欠な部品です光学分野における線形プラットフォームモジュールのいくつかの主要な用途には,以下が含まれます.
1精密光学アライナメント:線形プラットフォームモジュールは,光学システムにおけるレンズ,鏡,プリズム,フィルターなどの光学部品を精密にアライナメントするために使用されます.精密 な 動き の 制御 は,効率 的 な 光 伝達 と 精密 な 画像 形成 の ため に 最適 な 調整 を 保証 し ます.
2顕微鏡システム:線形プラットフォームモジュールは,顕微鏡対象,段階,および他のコンポーネントの正確な移動を可能にすることで,顕微鏡のセットアップにおいて重要な役割を果たします.精度の高い焦点付けを保証します生物科学と材料科学におけるサンプルスキャンと画像処理
3レーザービーム・ステアリング:レーザー・システムにおけるレーザービームの動きを制御するために,線形段階が用いられる.それらは,ビームの方向,角度,レーザー切削のような作業の位置材料の加工
4スペクトロスコピー: 線形プラットフォームモジュールは,スペクトロスコピー設定におけるサンプル,検出器,および光源の移動を容易にする.これは,様々な分析および科学的アプリケーションのための光スペクトルの制御されたスキャンと分析を可能にします.
5干渉計:干渉計の設定では,線形プラットフォームモジュールは干渉パターンを作成するために必要な制御された動きを可能にします.これは距離などのパラメータを測定するために不可欠です.,高度な精度で 表面特性を示します
6光学試験および特徴付け:線形プラットフォームは,試験および特徴付けプロセス中に光学部品を正確に配置するために光学試験に使用されます.これは,光学特性の一貫した繰り返し測定を保証.
7光ファイバーアライナメント:線形プラットフォームモジュールは,光ファイバーと光ファイバーコンポーネントをアライナインし,光線を効率的に結合させ,光線から外に出します.電気通信において これは極めて重要ですファイバー光センサーやデータ送信アプリケーション
8半導体製造およびマイクロ製造のための光石工学システムでは,線形段階が使用されます.彼らはマスクと基板の正確な位置付けを可能にします.微細構造の正確なパターン形成に貢献する.
9ビーム拡張およびコリマティング:線形運動プラットフォームは,様々な光学設定でビーム直径とコリマーションを調整し,必要に応じて光学ビームを集中または拡大することを保証します.
10光学機器:線形段階は,望遠鏡,顕微鏡,スペクトロメーターを含む様々な光学機器に統合されています.部品の制御された移動を可能にし,全体的なパフォーマンスを向上させる.
技術パラメータ:
| 製品パラメータ | |||||||||||
| パラメータ 性能 | 単位 | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262 について 0112-00A |
VCAR0262 について 0249-00A |
| 最大推力 | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| 持続する 推力 |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| 効果性脳卒中 | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| ピーク電流 | A について | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| ピーク電圧 | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| 推力定数 | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| エンコーダー解像度 | ええと | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 05月1日 |
| 繰り返す精度 | ええと | 10 月 5 日 | 10 月 5 日 | 10 月 5 日 | 10 月 5 日 | 10 月 5 日 | 10 月 5 日 | 10 月 5 日 | 10 月 5 日 | 10 月 5 日 | 10 月 5 日 |
| ストレート | ええと | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| 平らさ | ええと | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
スターターの直径 (mm) | その 長さ (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
応用:
音声コイルモーターモジュールの線形プラットフォームは,特にショートストロックの閉ループサーボアプリケーションに適しています.ベースは航空アルミで精密加工されています.安定性が良し,高速振動と回転運動を行うことができるシンプルで信頼性の高い制御,リバース装置を必要としない,保守なしで長い寿命.その小さなサイズのために,それは狭いスペースに特に適しています.音声コイルアクチュエータープラットフォームは,加工位置を可能に定位精度レベルは0.1um-0.5umに達し,加速は20Gに達する.その幅広いアプリケーションにはヨット,自動車,電動自転車ドローン,ロボット,医療換気機,顕微鏡,内視鏡,光学プロジェクト. 異なる運動と推力要件に応じて適切なドライバとコントローラを設定します.プラットフォーム構造は,機械加工およびカスタマイズすることができます. 異なるアプリケーションに応じて,適切な線形ガイドメカニズム,高精度線形ガイドの異なる種類を選択します.
私たちのサービス
技術指標と仕様をカスタマイズすることができます.
1つのサンプル,貨物回収
満足のいくアフターサービス.
会社情報
梱包 と 輸送
認証
よくある質問
1旅行: 合計旅行を計算するために使用される実際の旅行について値力.
2移動方向:水平または垂直装置 90度
3負荷力:c逆方向で瞬時に力についてモーター噴水など
4負荷重量: 品質スライダーを含む移動の総品質部分
5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).
6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
