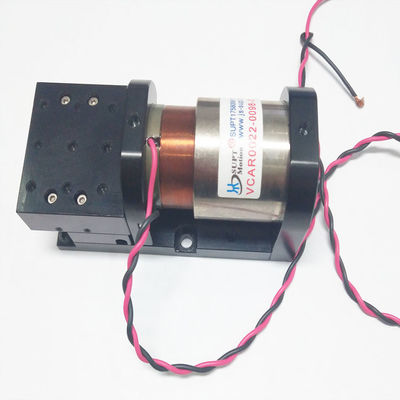

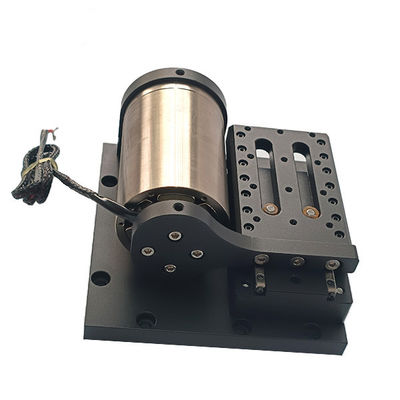

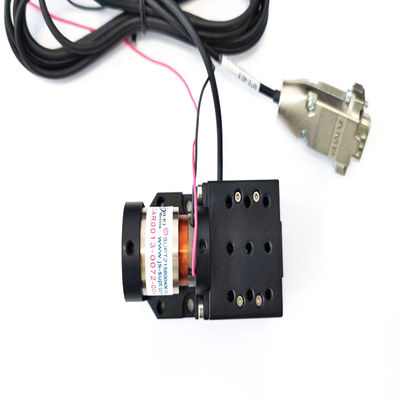

高周波音声コイルモーターステージ 低速DC線形モーター化光学ステージ
| 起源の場所 | 江苏,中国 |
|---|---|
| ブランド名 | SUPT |
| 証明 | ISO9001 |
| モデル番号 | VCAR0013-0072-00A |
| 最小注文数量 | ≥1 |
| 価格 | $430.00 - $440.00/pieces |
| パッケージの詳細 | カートンの&木箱のボイス・コイル・モーター |
| 受渡し時間 | 1-5プロダクト5-7日の郵送物は、3-5日を、バルク交渉されるために見本抽出する |
| 支払条件 | T/T |
| 供給の能力 | 3000の部分/部分每の 四分の一ボイス・コイル・モーター |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 使用 | ボート、車、電気自転車、ロボット、UAVsの医学の換気装置、光学、3D印刷、顕微鏡 |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 30 |
| 建設 | 永久磁石 | 換算 | ブラシ |
| 保護する機能 | 完全に閉ざされた | 速度 (RPM) | 変速 |
| 連続電流 (A) | 4.3 | 効率性 | IE 1 |
| 最大力 (N) | 13 | 最大走行距離 (mm) | 7.2 |
| 音声コイルモーター (V) | 26.6 | ローターの重量 ((kg) | 16.2 |
| 固定子dia （mm） | 26.2 | 連続力 (N) | 4.2 |
| 港 | 上海のボイス・コイル・モーター | ||
| ハイライト | 高周波音声コイルステージ,音声コイルステージ 低速,DC線形モーター化光学ステージ |
||
製品の説明
高周波電源 低速直流線形モーター光学 線形段階
製品説明
音声コイルモーターモジュールの性能を最適化するために,VCMモーターコントローラが重要な役割を果たします.正確な位置付けと動き制御を可能にするモーターコントローラは位置フィードバック,モーションプロファイル,カスタマイズされた制御アルゴリズムなどの高度な機能も提供し,VCMモジュールの汎用性と機能性を向上させることができます.
作業原理:
音声コイルモーターモジュールは,永久磁石とワイヤのコイルで構成される.電流がコイルを通過すると,磁場が生成される.この磁場は永久磁石と相互作用しますコイルと付着する負荷を動かす力を生み出す.電流の方向と電流の大きさを制御することで,スライディングプラットフォームの動きと位置を正確に制御することができます.
音声コイルモーターモジュールは 高精度,迅速な応答,スムーズな動作,そしてコンパクトなサイズで,様々な産業で応用できますVCM モジュールのモーターコントローラは,正確な制御と高度な機能を提供することで,そのパフォーマンスをさらに向上させます. テクノロジーの進歩が続くにつれて,音声コイルモーターモジュールは,運動制御システムの最適化に重要な役割を果たす可能性があります.
技術パラメータ:
| 製品パラメータ | |||||||||||
| パラメータ 性能 | 単位 | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-OA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- 0149-OA |
VCAR0087- 0062-OOA |
VCARO140- 050-OOA |
VCAR0262 について 0112-00A |
VCAR0262 について 0249-00A |
| 最大推力 | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| 持続する 推力 |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| 効果性脳卒中 | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| ピーク電流 | A について | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| ピーク電圧 | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| 推力定数 | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| エンコーダー解像度 | ええと | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | 01/05/1 |
| 繰り返す精度 | ええと | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 1/5/1% | 37021 | 37021 |
| ストレート | ええと | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| 平らさ | ええと | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
|
製品モデル |
ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/S) |
コイルの重量 (g) |
スタータD計量器 (mm) |
コイルの長さを入力してください. (mm) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
応用:
音声コイルモーターモジュールは,高解像度,短いストローク,軽量,低騒音の線形プラットフォームです. 高精度,短距離,低騒音アプリケーションに理想的です.狭いスペースに特に適しています音声コイルモーターはコイル,磁石と駆動磁石から構成されています. ベースは航空アルミで精密加工されています.安定性が良し,高速振動と回転運動を行うことができるコイルは制御回路に接続され,電流が適用されると,磁場が磁場と相互作用する磁場を生成します.磁石が動くようにして構造を動かす音声コイルモーターモジュールの線形プラットフォームは,特に短いストロークの閉ループサーボアプリケーションに適しています..音声コイルアクチュエータプラットフォームは,機械の位置,速度,加速および力制御を可能にします. 音声コイルモーターは,高解像度,短ストローク,軽量,低騒音の利点があります.,高精度で短距離で低騒音で 使うのに最適です
私たちのサービス
技術指標と仕様をカスタマイズすることができます
満足のいく販売後サービス
会社情報
梱包 と 輸送
認証
よくある質問
モーター:
1旅行: 合計旅行を計算するために使用される実際の旅行について値力.
2移動方向:水平または垂直装置 90度
3負荷力:c逆方向で瞬時に力についてモーター噴水など
4負荷重量: 品質スライダーを含む移動の総品質部分
5移動型: 1.ポイントからポイントへの移動;2.規則の互換性 (例えばスキャン).
6速度曲線: 1.トラペゾイド速度曲線;2.三角速度曲線(3) 税金についてシヌス速度曲線.
