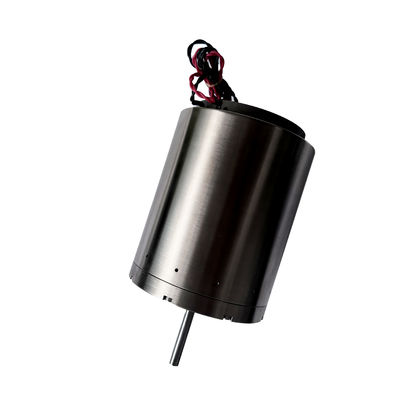

ワイヤー・ボンド・マシン用 高速高精度線形音声コイルモーター
| 起源の場所 | 陶磁器、蘇州 |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | ISO9001 |
| モデル番号 | VCAB0033-0224-00A |
| 最小注文数量 | 1pcs |
| 価格 | $149 |
| パッケージの詳細 | カートンはパッキング等を密封した。 |
| 受渡し時間 | 1-5 製品 5-7 日出荷,サンプル 3-5 日,卸荷品は交渉される |
| 支払条件 | T/T |
| 供給の能力 | 交渉される |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | ピークフォース | 33N |
|---|---|---|---|
| アクチュエーション方法 | 音声コイル | 製品モデル | VCAB0033-0224-00A |
| 使用 | 測定 レーザー溶接 レーザー切削 粘着機 噴霧機 パンシング機 配給機 小さなCNC機械 | 性能 | 高性能 |
| 電圧範囲 | 26.7V | 換算 | ブラシ |
| 合計 ストローク | 22.4mm | 体重 | 69g |
| ハイライト | 高速速度線形音声コイルモーター,高精度線形音声コイルモーター,ワイヤー結合機械 音声コイルモーター |
||
製品の説明
製品説明:
線形音声コイルモーターは半導体結晶固化機械やワイヤー結合機械に広く使用されています.ワイヤの溶接プロセスのために,音声コイルモーターと線形モーター直送システムのカスタマイズされた開発10年以上の繰り返しアップグレードを経て 動作制御アルゴリズムと駆動技術により 高速で高精度なバングヘッドの動きを 簡単かつ安定的に制御できますU-Techの音声コイルモーターは高周波応答を持っています高精度,高速,高速加速,シンプルな構造,小サイズ,良い力特性,制御が簡単,その他の利点.短ストローク閉ループのサーボアプリケーションに適しています. サイズが小さいため,それは特に狭い場所での使用に適しています. それは速い応答速度と軽い重量を持っています.高速振動回転運動を行うことができる.
Linear voice coil motor in the application of wire welding machine is mainly reflected in the improvement of production efficiency and reduce the dependence on the import of foreign complete sets of equipmentワイヤー結合機械は,バックライトとICパッケージおよび配列および他の半導体リード溶接自動化機器に広く使用されています.
特徴:
線形音声コイルモーターには,内蔵された運動軸と精密な線形ベアリングがあります.
運動軸は軽量で高硬さで耐磨性があり高品質な材料で作られています
アクチュエータコイルは軽量で 応答時間が短く 周波数が高い
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |

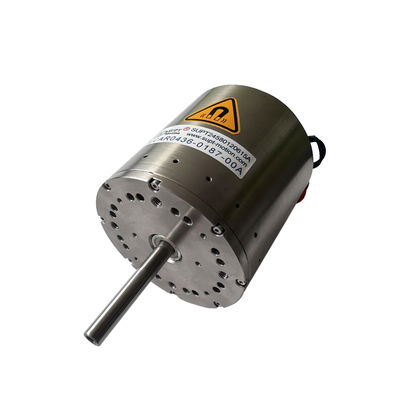

| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
適用:
線形音声コイルモーターは,測定,レーザー溶接,レーザー切削,粘着機,噴霧機,パンシングマシン,配給マシン,小型CNC機械ツールで広く使用されています.
半導体,精密試験,検査,バルブ流量制御に広く使用されています.
モジュール式設計で,カスタマイズできます.
