レーザー切削のための高速回転音声コイルモーター
| 起源の場所 | 陶磁器、蘇州 |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | ISO9001 |
| モデル番号 | VARS0022-032-00A |
| 最小注文数量 | 1pcs |
| 価格 | $149 |
| パッケージの詳細 | カスタマイズされた梱包など |
| 受渡し時間 | 1-5個,5日 20個以上 交渉可能 |
| 支払条件 | T/T |
| 供給の能力 | 交渉される |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 作動のタイプ | 音声コイル | ピークトルク | 22nm |
|---|---|---|---|
| 最大電圧 | 15.5V | 製品モデル | VARS0022-032-00A |
| 建設 | 永久磁石 | 動きのタイプ | ロータリー |
| 材料 | アルミ合金 | 換算 | ブラシ |
| 最高旅行（mm） | 32 | 速度 (RPM) | 高速 |
| ハイライト | レーザー切断回転音声コイルモーター,高速回転音声コイルモーター |
||
製品の説明
製品説明:
ロータリーアクチュエーターの音声コイルモーターは,一定の角度を持つ構造を形成するために,長方形音声コイルモーターのベースで改善され,曲がっています.限られた角度で振動する動きを実現できる.
主に曲がったコイル,永久磁石,回転軸とサポート構造で構成されています.通常の音声コイルモーターと同様に,電力を供給されたコイルは磁場での力にさらされています.しかし,その構造の特異性により,生成された力は,直線で移動するのではなく,回転軸の周りを振動させる.
通常は10度から100度以上です 例えばある振動角音声コイルモーター 最大振動角が90度か120度まで.
鏡定位器,スウィング型バルブブレーキ,スウィング型定位システム,フライトコントローラーなどで,半導体産業,自動化,航空宇宙産業には幅広い用途があります.
特徴:
アクチュエータコイルの軽量,短時間応答,高周波
振動角 1-120度
トーク 1-50N.m
製品パラメータ:
| 製品モデル | ピークトルク (N-m) |
連続トルク 25°C (N-m) で |
合計 ストローク 度数 (ミリ) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) | 長さ (mm) |
幅 (mm) |
高さ (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

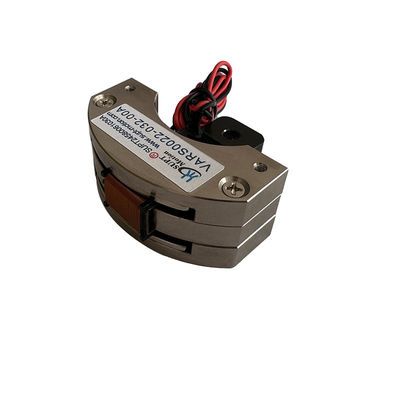

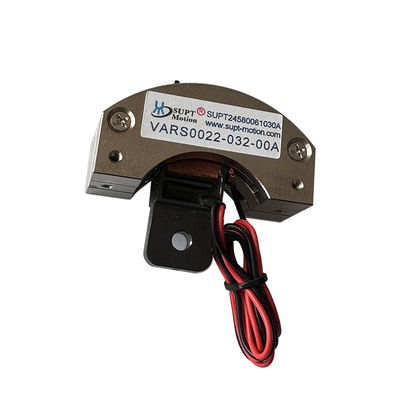

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

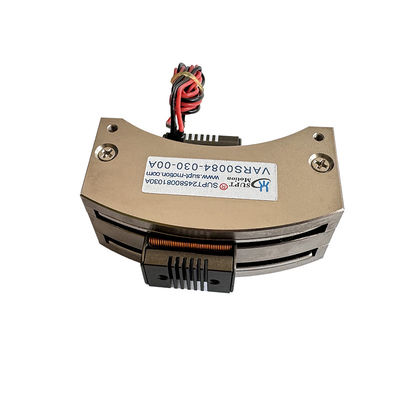

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | 78 |
製品用途:
| 音声コイルモーターの主な用途: |
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 |
|
2バルブ操作の分野:計測バルブタイプ,圧力試験システム,気圧バルブ化学 インジェクションシステム |
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング |
| 4振動システム 振動テーブル 振動プラットフォーム |
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 |
| 6航空技術:飛行制御システム パイロットフィードバックシステム |
| 7商業用分野:コンピュータ冷却ポンプ ミニチュアカメラ オート フォーカスシステム |
|
8自動化産業:レーザー機器,配送機,試験装置,繊維機械 |
レーザー切削機器における回転モーターの適用:レーザー切削機器において,レーザー切断頭のZ軸動的フォーカスを制御するために使用される音声コイルモーターは,レーザーの焦点が常に切断される材料の表面に正確にフォーカスされていることを保証します.例えば,複雑なパターンを持つ高精度部品や金属シート加工では,音声コイルモーターの高精度位置付けと迅速な応答能力は,切断の精度と品質を保証することができます.
