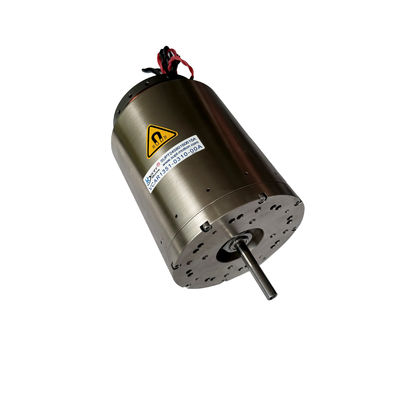

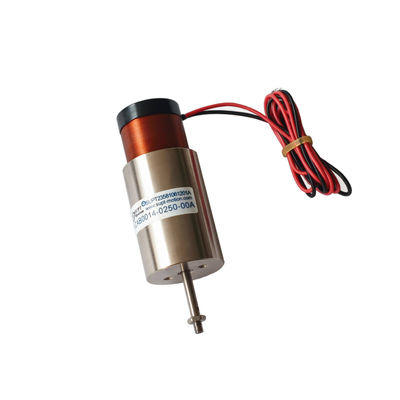

マイクロ線形音声コイルモータードライブシャフトアクチュエーター 機械機械の溶接用 ロボットアームレーザーカット
| 起源の場所 | 陶磁器、蘇州 |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | CE, ISO9001 |
| モデル番号 | VCABシリーズ |
| 最小注文数量 | 2PCS |
| 価格 | $160 |
| パッケージの詳細 | カスタマイズされた梱包など |
| 受渡し時間 | 1-5個,5日 20個以上 交渉可能 |
| 支払条件 | T/T |
| 供給の能力 | 交渉する |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 換算 | ブラシ |
|---|---|---|---|
| モデル番号 | VCAB0022-0448-00A | 合計 ストローク | 44.8mm |
| 電圧 | 14.3V | ピークフォース | 22N |
| コイルの重量 | 52g | 保護する機能 | 完全に閉ざされた |
| 適用する | 自動プロダクト | スピード範囲 | 高速 |
| 騒音レベル | 低い | タイプ | マイクロモーター |
| ハイライト | レーザー切断線形音声コイルモーター,マイクロ線形音声コイルモーター,CNC線形音声コイルモーター |
||
製品の説明
製品説明:
マイクロ線形音声コイルモータードライブシャフトアクチュエータは,高速でスムーズで反応性の高い線形運動を提供する高精度な運動制御装置です.
マイクロ線形音声コイルモーターはナノメートルの位置位置精度を実現し,レーザー切削に必要な高精度加工に最適です.マイクロ線形音声コイルモーターが直接駆動されるので機械的なトランスミッション部品のクリアをなくし,非常に短い応答時間があり,迅速な位置調整が可能になります.
マイクロ線形音声コイルモーターアクチュエータは,コンパクトな構造を持ち,過度の重量を加えたり,スペースを多く占めることなく,簡単に溶接ロボットアームに統合することができます.
マイクロ線形音声コイルモーター 溶接過程では,アクチュエータを使用して,溶接頭の高さと角度を異なる溶接シームの形に合わせて調整することができます.
ロボット多軸システムでは,アクチュエータは他の駆動部品と連携して複雑な空間経路を達成します.レーザー切断頭の距離は,切断面の一貫性を確保するためにリアルタイムで調整することができます.
特徴:

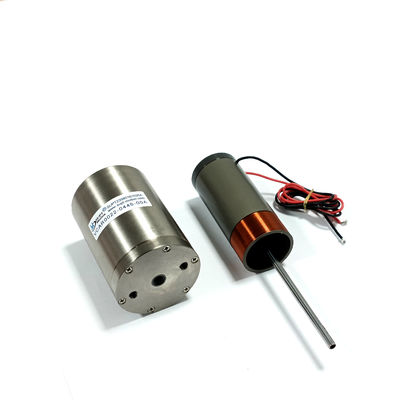

シャフト音声コイルを持つ半閉式モーターには,動作シャフトと精密な線形ベアリングが組み込まれています.
運動軸は軽量で高品質で 頑丈で耐磨性のある材料で作られています
アクチュエータコイルは軽量で 応答時間が短く 周波数が高い
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
応用:
| 音声コイルモーターの主な用途: |
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 |
|
2バルブ操作の分野:計測バルブタイプ,圧力試験システム,気圧バルブ化学 インジェクションシステム |
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング |
| 4振動システム 振動テーブル 振動プラットフォーム |
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 |
| 6航空技術:飛行制御システム パイロットフィードバックシステム |
| 7商業用分野:コンピュータ冷却ポンプ ミニチュアカメラ オート フォーカスシステム |
| 8自動化産業:レーザー機器,配送機,試験装置,繊維機械 |
