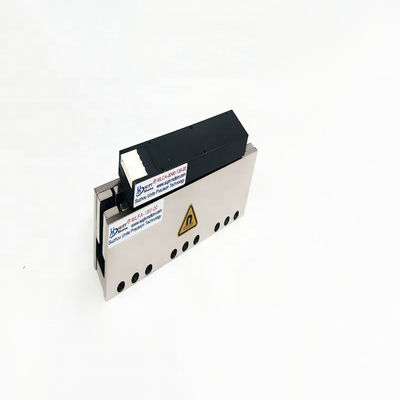

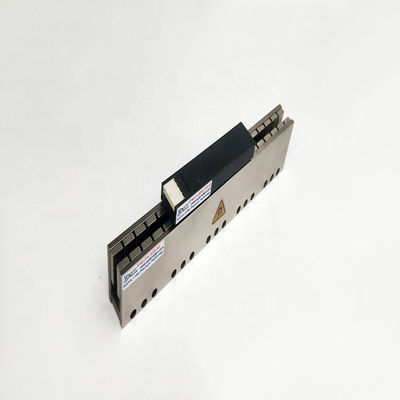

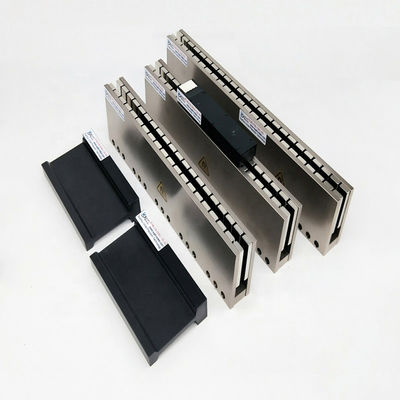

高精度U型線形サーボモーター マシンビジョン検査機器
| Place of Origin | China,Suzhou |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| 価格 | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| ハイライト | U型線形サーボモーター,高精度線形サーボモーター,マシンビジョン検査 線形サーボモーター |
||
製品の説明
製品説明:
U型直線サーボモーターは,高精度,高加速,高応答速度で特徴づけられる,接触式・摩擦式直駆モーターである.これらの機能は,カメラまたは検査ヘッドが検査解像度を向上させるために正確に位置付けられるようにします製造ラインの効率を向上させるために検査サイクル時間を短縮し,イメージ安定性を確保するために伝統的なスクリューまたはベルト駆動によって引き起こされるエラーを回避する.機械部品の磨きを軽減し,機器の寿命を向上させる.
U型線形サーボモーターは,通常,カメラのスキャンと位置付け,作業台または試験対象物の精密な移動,高精度のアライナメント,多軸接続の実現.
機械ビジョンシステムでは,カメラは作業部位に沿ってスキャンするか,異なる検査点間で切り替えする必要があります. U型線形サーボモーターは高速で安定した線形運動を提供します.カメラが短い時間で高精度位置付けを完了し,ショットの明確性を確保し,検査の精度を向上させる.
検査過程では,試験対象物 (例えばPCB,ガラス基板,半導体チップなど) を移動する必要がある場合もあります.) U型線形サーボモーターは,高いダイナミックレスポンスと高い加速を提供します.高度な精度を維持しながら,物体が指定された検査位置に短時間で到達することを可能にします.
複数のステーションの検査や複数のモジュールで協働する作業を必要とする視覚システムでは,逆反応のない駆動とU型線形サーボモーターの高重複位置付け精度は,各検査ユニットの正確な調整を保証し,検査効率を向上させる.
直接駆動特性,高熱安定性,ナノメートルの動的反応により,U型線形伺服モーターは,高級視力検査機器のコア駆動ユニットになりました.
特徴:
タイプ:線形モーター,線形サーボモーター,無鉄線形モーター,U型線形モーター
U型コアレス線形モーター MLCEシリーズは,コイルのみで磁石なし,ステータとステータ間の吸引なし,コギング効果なし,スムーズな動作です.
軽量なパワーで 高速と高速加速を実現できます
高精度を達成するために,スケールの適用で,スムーズな推力特性.
ストロークは任意に延長され 静かで メンテナンスなしです
製品パラメータ:
| 線形モーター性能パラメータ | ||||
| Eシリーズ-MLCE (ダイナミック) MLFE (ステータ) | ||||
| モデル/パー | MLCE-0075-075-00 | MLCE-0135-135-00 | MLCE-0260-255-00 | |
| ピーク力 (Fp) | N | 215 | 405 | 780 |
| ピーク電流 (pp) | アムペア | 4.8 | 4.35 | 8.1 |
| 連続力 (Fc) | N | 75 | 135 | 260 |
| 連続電流 | アムペア | 1.6 | 1.45 | 2.7 |
| アクチュエータ定数 (DCモーター変換/3p) (Ka) | N/√W | 12.6 | 17.9 | 25.5 |
| 恒常推力 (L-L) (Kf) | N/Amp | 47.3 | 95.1 | 97.5 |
| バックEMF常数 (L-L) (Kb) | V/m/秒 | 27.3 | 54.9 | 54.9 |
| 電気常数 (Te) | ms | 0.35 | 0.35 | 0.35 |
| 抵抗 (L-L) (R) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| 誘導力 (L-L) (l) | mm | 3.1 | 6.2 | 3.1 |
| 熱伝達係数 (Rth) | °C/W | **2 | **1.35 | ゼロだ72 |
| コイル最大温度 (Tmax) | °C | 120 | 120 | 120 |
| マグネット・ポールピッチ ((2T) | mm | 30 | 30 | 30 |
| 移動機重量 | キロ | 0.45 | 0.82 | 1.53 |
応用:
U型線形サーボモーターの主要用途:
1半導体製造設備,ウエーファー製造およびチップパッケージング設備を含む.
2平面パネルディスプレイ (FPD) 産業,精密試験機器/ハードディスク製造/コネクタ製造/印刷プレート製造機器,など
3生命科学,医療機器,機械視力検査機器,様々な機器の発生.
4電子部品SMT,PCB試験機器
5ロジスティック機器
