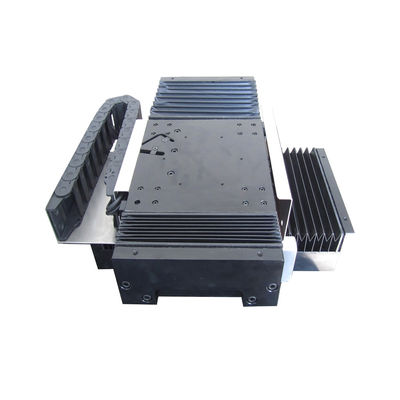

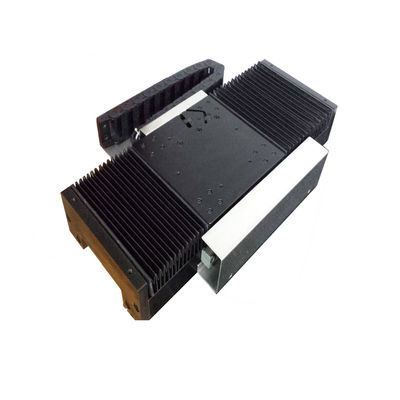

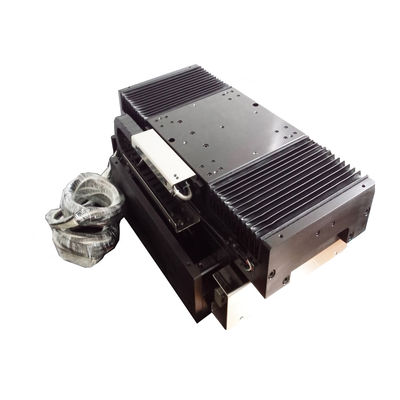

機械ビジョン用 高速で反応性の高い単軸線形モーターモジュール
| 起源の場所 | 陶磁器、蘇州 |
|---|---|
| ブランド名 | SUPT MOTION |
| 証明 | CE, ISO9001 |
| モデル番号 | MLCAシリーズ |
| 最小注文数量 | 1pcs |
| 価格 | $225 |
| パッケージの詳細 | カスタマイズされた梱包など |
| 受渡し時間 | 1-5個,5日 20個以上 交渉可能 |
| 支払条件 | T/T |
| 供給の能力 | 交渉する |
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 模様性 | モジュール式設計 |
|---|---|---|---|
| タイプ | モジュール式モーターシステム | ブランド名 | SUPT-MOTION |
| モデル番号 | MLCA-0040-135-00 | ピーク力 (N) | 120 |
| ピーク電流 ((アンプ) | 4.2 | 線形モーター | 0.3 |
| 連続電流 ((アンプ) | 1.4 | 重量ローター | 0.42KG |
| 連続力 (N) | 40 | スピード | 高速 |
| ハイライト | 単軸線形モーターモジュール,高反応性の線形モーターモジュール,マシンビジョン線形モーターモジュール |
||
製品の説明
商品説明:
高精度光学エンコーダー,磁気エンコーダー,高精度ガイドウェイを装備し,顧客に理想的な線形モジュールソリューションを提供します. コンパクトなモジュール設計,高速効率的なストローク 150mm 位置位置付け精度: +2um 繰り返し: +0.5um ストレート:+3um 最大速度: 2m/s,最大加速: 2g 適切なエンコーダーとガイドウェイの配置,位置精度は0.1-5umまで.
高いダイナミックレスポンス,高精度,高可複製性,ゼロの機械伝送誤差,熱安定構造単軸線形モーターモジュールは 機械ビジョンシステムのコア駆動技術になりました微小の位置付けと高速の同期検出を 実現できます
単軸の線形モーターモジュールは,カメラのスキャンと位置付けに使用され,カメラを正確に移動させ,試験対象物をスキャンまたは撮影することができます.検査効率を向上させる.
自動生産ラインでは,単軸の線形モーターモジュールを使用し,検査対象の作業部件を輸送し,正確な位置付けを可能にし,正確な撮影と検査を保証します.
光学検査システムでは,正確な調整のために光学レンズまたはレーザーセンサーを動かすために使用され,検査システムが高精度で標的エリアを測定できるようにします.
ロボットシステムでは,線形モジュールを視覚システムと併用して自動偏差修正を行い,物体を正確に把握するために操作者をガイドし,自動化を向上させます.
特徴:
線形モーターモジュールは高精度光学エンコーダー,磁気エンコーダー,高精度ガイドウェイを搭載している.
高速,高速加速,スムーズな動き,安定性,高精度
適切なエンコーダーとガイドウェイの配置,位置精度は0.1-5umまで.
定位精度:±2mm,繰り返し:±0.5mm,直さ:±3mm.
プラットフォーム構造は,顧客の異なる技術要件に応じて処理およびカスタマイズすることができます.
製品パラメータ:
| モジュール | T- | LC | 80 | -100 | A について | 1 | 30 | ||||
| LC: プレートには鉄コアモーターがあります | 最大推力 | ストローク:mm | A: ラスター | 01:0. 1m | モーターライン長: | ||||||
| LU: U型コアレスモーター | B: メイギド | 05:0.5 um | 303m | ||||||||
| 10ルーム | |||||||||||
| モジュール | T- | LC | 80 | -100 | A について | 1 | 30 | ||||
| LC: プレートには鉄コアモーターがあります | 最大推力 | ストローク:mm | A: ラスター | 01:0. 1m | モーターライン長: | ||||||
| LU: U型コアレスモーター | B: メイギド | 05:0.5 um | 303m | ||||||||
| 10ルーム | |||||||||||
| 線形モーター性能パラメータ | |||||||
| Aシリーズ--MLCA (ダイナミック) MLFA (ステータ) | |||||||
| モデル/パー | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| ピーク力 (Fp) | N | 60 | 120 | 240 | |||
| ピーク電流 (pp) | アムペア | 4.8 | 4.2 | 4.2 | |||
| 連続力 (Fc) | N | 20 | 40 | 80 | |||
| 連続電流 | アムペア | 1.6 | 1.4 | 1.4 | |||
| アクチュエータ定数 (DCモーター変換/3p) (Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| 恒常推力 (L-L) (Kf) | N/Amp | 15.3 | 30.4 | 60.3 | |||
| バックEMF常数 (L-L) (Kb) | V/m/秒 | 8.8 | 17.6 | 34.8 | |||
| 電気常数 (Te) | ms | 0.3 | 0.3 | 0.3 | |||
| 抵抗 (L-L) (R) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| 誘導力 (L-L) (l) | mm | 1.51 | 3 | 6 | |||
| 熱伝達係数 (Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| コイル最大温度 (Tmax) | °C | 120 | 120 | 120 | |||
| マグネット・ポールピッチ ((2T) | mm | 30 | 30 | 30 | |||
| 移動機重量 | キロ | 0.24 | 0.42 | 0.82 | |||
製品使用:
単軸線形モーターの主な用途:
1半導体製造設備,ウエーファー製造およびチップパッケージング設備を含む.
2平面パネルディスプレイ (FPD) 産業,精密テスト機器/ハードディスク製造/コネクタ製造/印刷プレート製造機器,など
3生命科学,医療機器,機械視力検査機器,様々な機器の発生.
4電子部品 SMT 配置,PCB 試験設備,レーザー切削,溶接,試験
5ロジスティック機器
