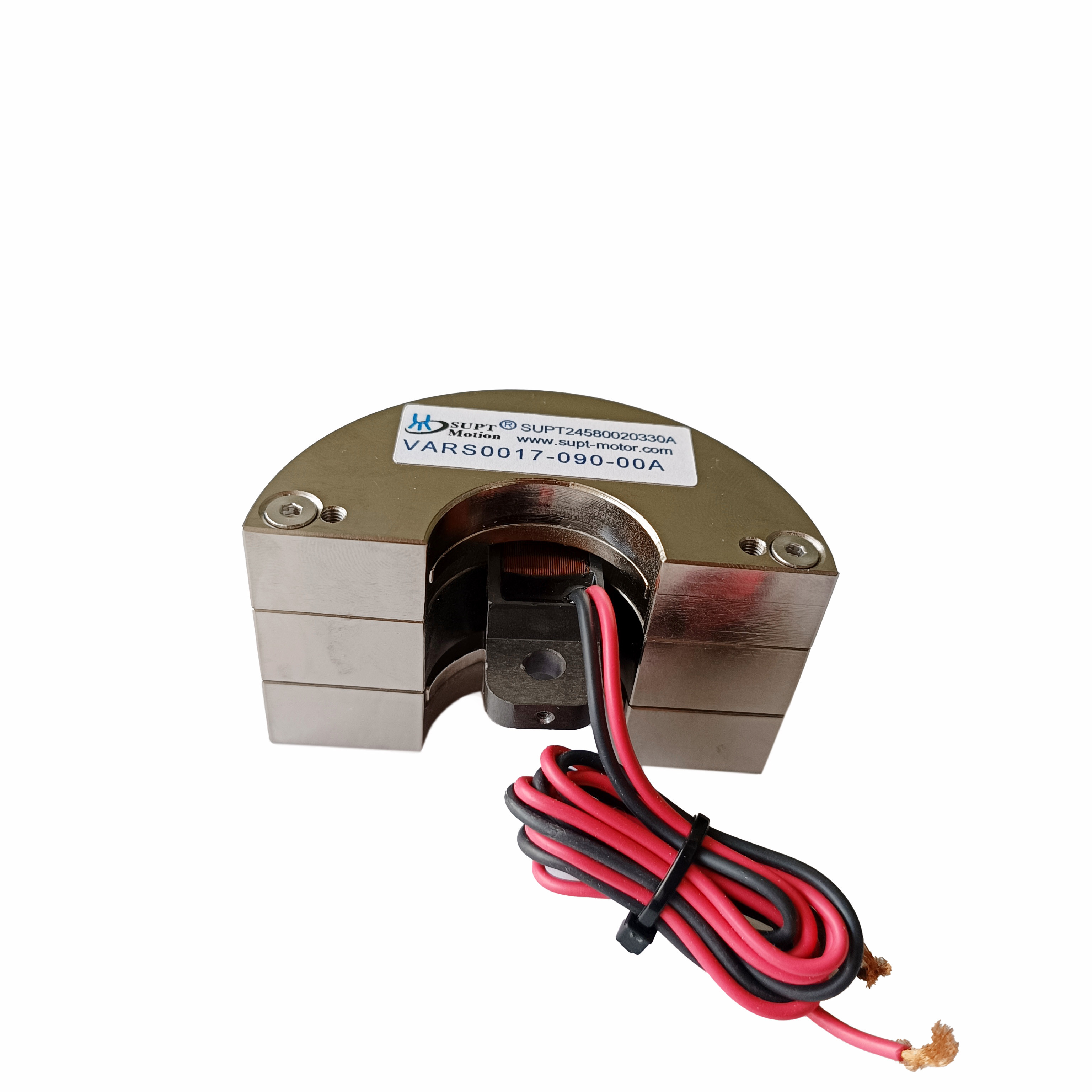

高精度 90度回転音声コイルモーター スキャンシステム
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
製品の説明
製品説明:
ローータリー・ボイスコイルモーターは,電磁誘導原理を用いて電気エネルギーを直線的または角転移に直接変換する駆動装置の一種である.これは,様々な高精度位置制御分野で広く使用されています..
レーザースキャナー,光画像,バーコードスキャニング,スキャニング顕微鏡などを含むスキャニングシステムでは,回転音声コイルモーターは通常反射レンズやプリズムを動かすために使用されます.レーザービームが設定された経路に沿って迅速かつ正確にスキャンされるように.
例えば,LIDARやバーコードリーダーでは,回転音声コイルモーターがレンズを高速で小さな角度で振動させ,XY方向でのスキャンを実現します.
光共性トモグラフィーのような医療イメージング機器では,回転音声コイルモーターを使用して,多層,多角画像のための光学部品を迅速に移動することができます.
スキャン顕微鏡では,回転音声コイルモーターを使用して探査頭またはサンプルステージの位置を制御する.画像や信号の迅速な取得を実現し,画像の速度と解像度を向上させる.
印刷・スキャン機器では,スクーニングヘッドを移動したり,レンズの焦点を調整したりして,画像や文書を正確に高速にスキャンします.
特徴:

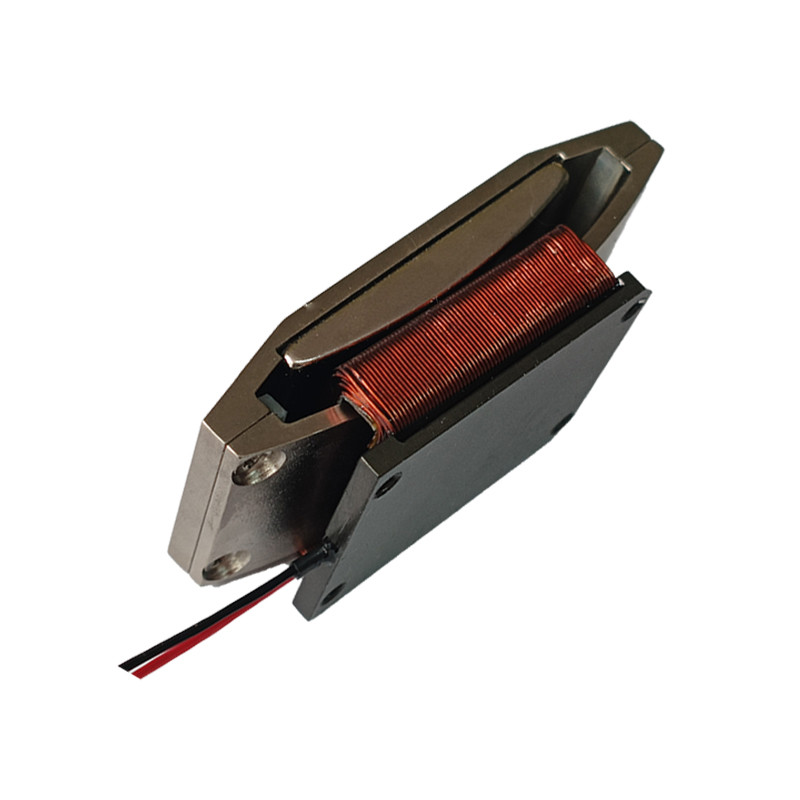

ローータリー・ボイスコイル モーター付きのサブコイルは軽量で 応答時間が短く 高周波で 位置付けが精密です
スイングアングル:1〜100度
トルク:1〜50N.m
光学スキャン,位置付け,焦点化などに広く使用され,高速鏡の精密制御フィールドです.
モジュール式設計で,カスタマイズできます.
ロータリーモーター:
1ストローク:有効ストローク,全ストローク値力の計算に使用される.
2移動方向:水平または垂直で90度設置する.
3運動タイプ:点から点への動き,規則的な相互反応 (例えばスキャン)
4速度プロフィール:トラペソイド速度プロフィール;三角形速度プロフィール;シナス速度プロフィール.
製品パラメータ:
| 製品モデル | ピークトルク (N-m) |
連続トルク 25°C (N-m) で |
合計 ストローク (学位) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) | 長さ (mm) |
幅 (mm) |
高さ (mm) |

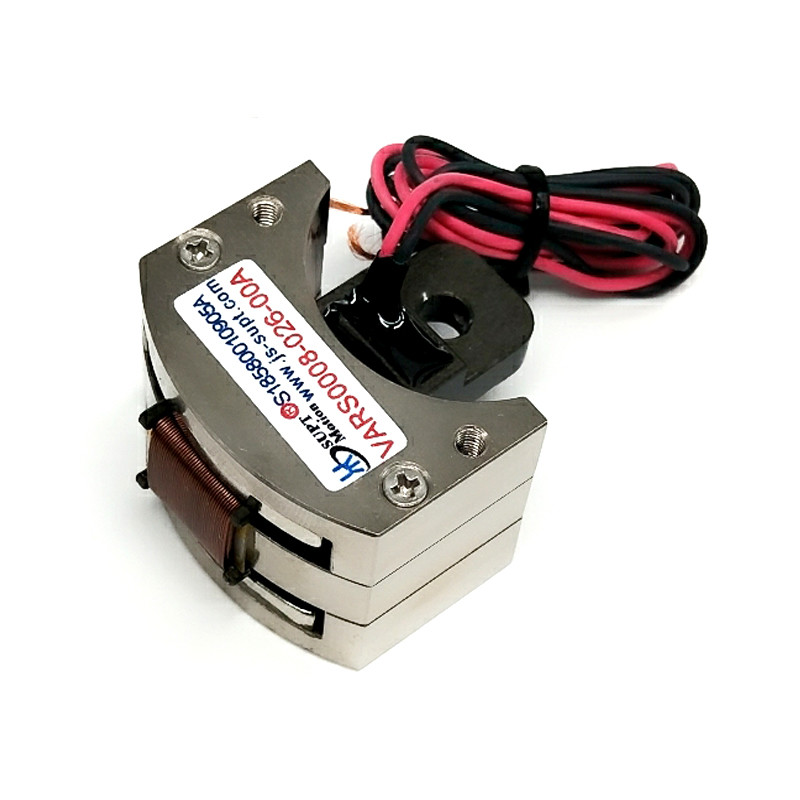

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥1696 | ¥1696 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
応用:
回転音声コイルモーターの主要用途:
1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学
2マイクロ機械産業:給水システム,マイクロドリリング,精密スタンプリング
3航空技術:飛行制御システム,パイロットフィードバックシステム
4商業部門: コンピュータ化冷却ポンプ,ミニチュアカメラのための自動フォーカスシステム
5自動化産業:レーザー機器,配送機,試験機器,繊維機械
