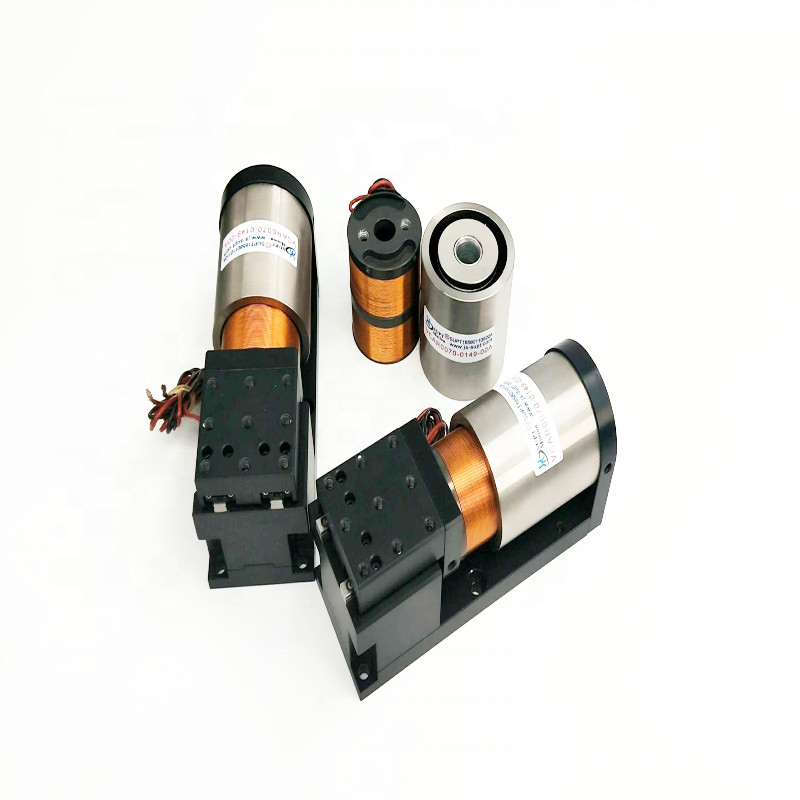

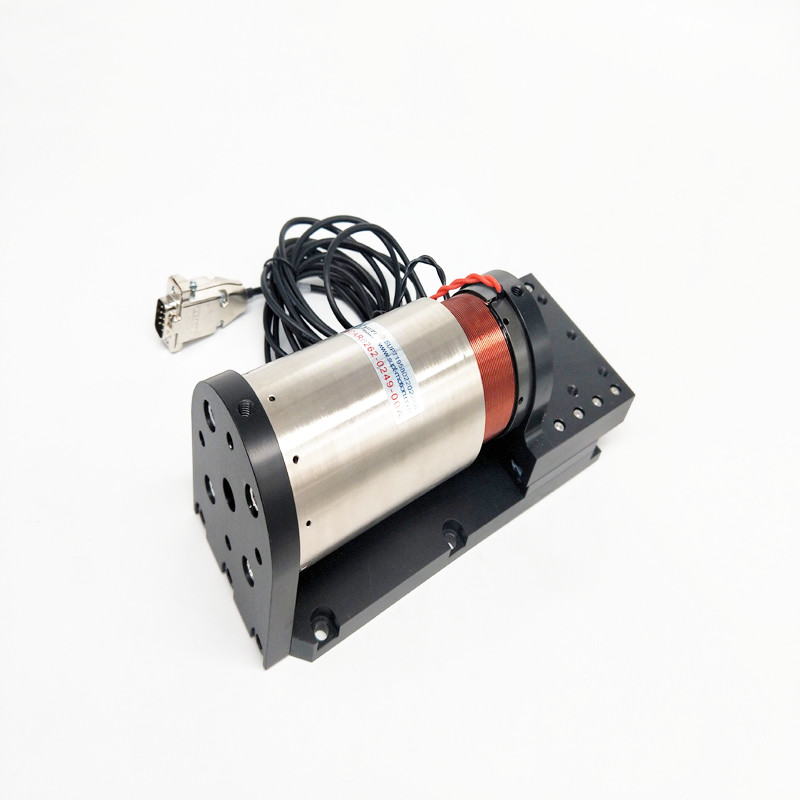

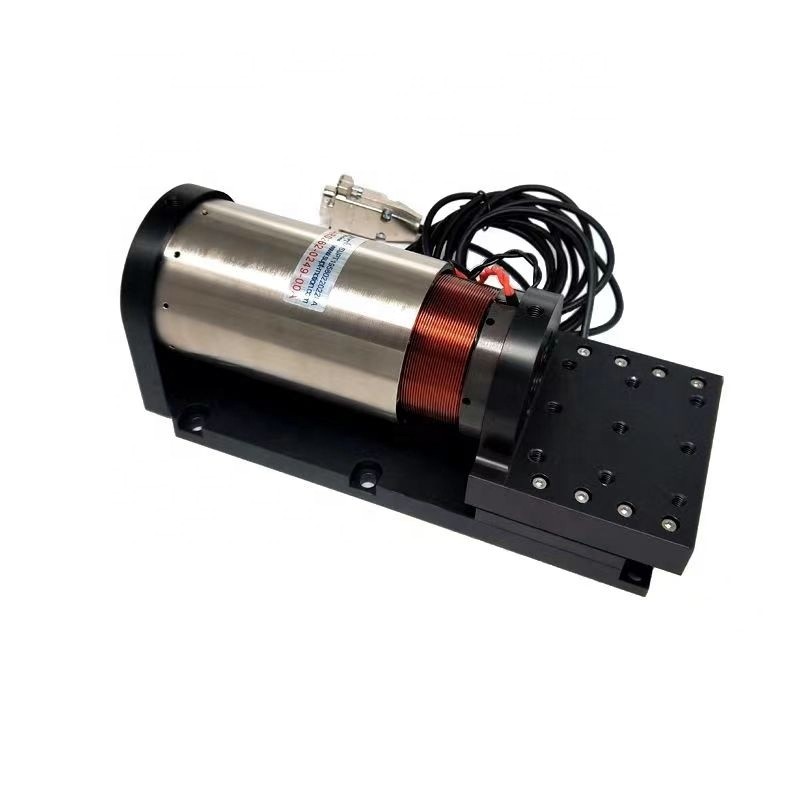

顕微鏡フォーカススキャン用マイクロ高速ボイスコイルモーターモジュール

  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
Place of Origin China Suzhou
ブランド名 SUPT MOTION
証明 ISO9001,CCC.CE
モデル番号 VCAR0013-0249-00A
Minimum Order Quantity ≥2
価格 $121
Packaging Details Carton Packaging etc
受渡し時間 1-5個,5日 20個以上 交渉可能
Payment Terms T/T
Supply Ability Interview

試供品およびクーポンのための私に連絡しなさい。

WhatsAPP:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
速度（rpm） 高速 工事 永久磁石
通信プロトコル Modbus、プロフィバス、プロフィネット 電力範囲 26W
使用法 ボート、UAV、3D プリント、顕微鏡、ロボット バッチ番号 YET-YQDJ0021
ピーク力 (N) 13 タイプ マイクロモーター
ハイライト

高速ボイスコイルモータ

,

顕微鏡フォーカスモーターモジュール

,

スキャンボイスコイルモーターモジュール
メッセージ
製品の説明

製品説明:

音声コイルモーターモジュールは,複数の産業の様々なアプリケーションで重要な部品です.この製品は13Nのピーク力を有します.モーターモジュールは,幅広いアプリケーションを持っています.船を含む (BOAT)3Dプリンタ,顕微鏡,ロボットシステムなど

SUPT MOTIONの音声コイルモーターモジュールは,自動フォーカスとスキャンなどの高速で高精度の線形位置付けを必要とする重要なプロセスのために主に顕微鏡で使用されています.

3次元画像やコンフォーカル顕微鏡による長期生細胞画像では,サンプル漂移と熱効果が焦点漂移を引き起こすことがあり,リアルタイム動的補償が必要となる.音声コイルモーターは高速に対応する位置付けの高精度 (微米以下レベルやナノメートルレベルまで),機械的摩擦がない,そしてスムーズな移動目的や焦点付けの精度段階を駆動するための理想的なアクチュエータです.

急速スキャン画像技術では,単一フレームXY画像を取得しながらZ軸方向の高速スキャンを実行し,システムが作業をスムーズに完了できるようにする必要があります.



特徴:

  • 製品名:モーターモジュール,音声コイルモーターモジュール
  • モーター重量 ((kg): 56
  • 最大力 (N): 13
  • 電力範囲: 26W
  • 製造: 永久磁石
  • 用途:ボート,UAV,3Dプリンティング,顕微鏡,ロボット


技術パラメータ:

製品モデル ピークフォース
(N)		 継続 的 な 力
25°C (北)		 合計 ストローク
(ミリ)		 最大電圧
(V)		 バックEMF常数
(V/m/s)		 コイルの重量
(g)		 スターターの直径 (mm) その 長さ
(ミリ)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
顕微鏡フォーカススキャン用マイクロ高速ボイスコイルモーターモジュール 0

応用:

音声コイルモーターの主な用途:
1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学

2バルブ操作の分野:型式計量バルブ,圧力試験システム,気圧バルブ化学

インジェクションシステム
3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング
4振動システム 振動テーブル 振動プラットフォーム
5医療分野:マイクロインジェクションシステム,呼吸器,検査機器
6航空技術:飛行制御システム パイロットフィードバックシステム
7商業用分野:コンピュータ冷却ポンプ ミニチュアカメラ オート フォーカスシステム
8自動化産業:レーザー機器,配送機,試験装置,繊維機械顕微鏡フォーカススキャン用マイクロ高速ボイスコイルモーターモジュール 1顕微鏡フォーカススキャン用マイクロ高速ボイスコイルモーターモジュール 2
