3C電子製造用高周波応答リニアボイスコイルモーター
商品の詳細
| 保証 | 3ヶ月から1年 | 製品モデル | VCAB0087-0563-00A |
|---|---|---|---|
| 体重 (g) | 177 | 最大力 (N) | 87 |
| 総走行量 (mm) | 56.3 | 最大電圧 (V) | 63.4 |
| 応用 | 自動プロダクト | 位置決めの精度 | 高い |
| 製品タイプ | 線形ボイス・コイル・モーター | 整流 | ブラシ |
| 連続力 (N) | 17.5N | ||
| ハイライト | 高周波リニアボイスコイルモーター、3C電子機器ボイスコイルモーター、保証付きリニアボイスコイルモーター,3C electronics voice coil motor,linear voice coil motor with warranty |
||
製品の説明
製品説明:

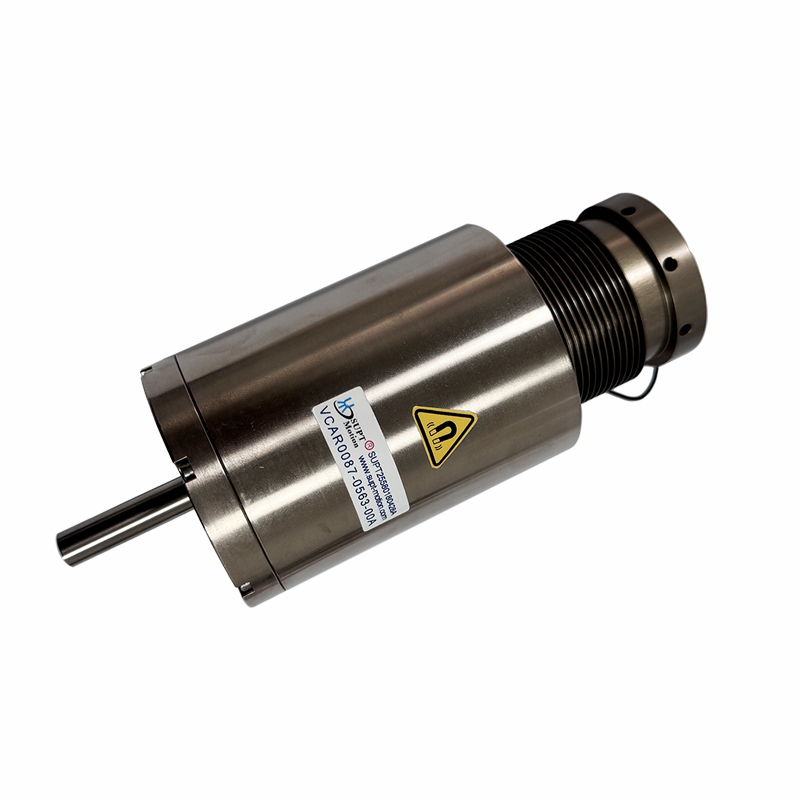

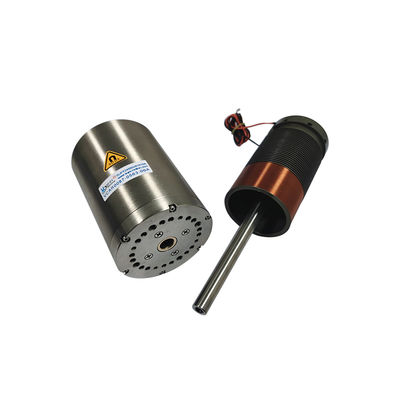

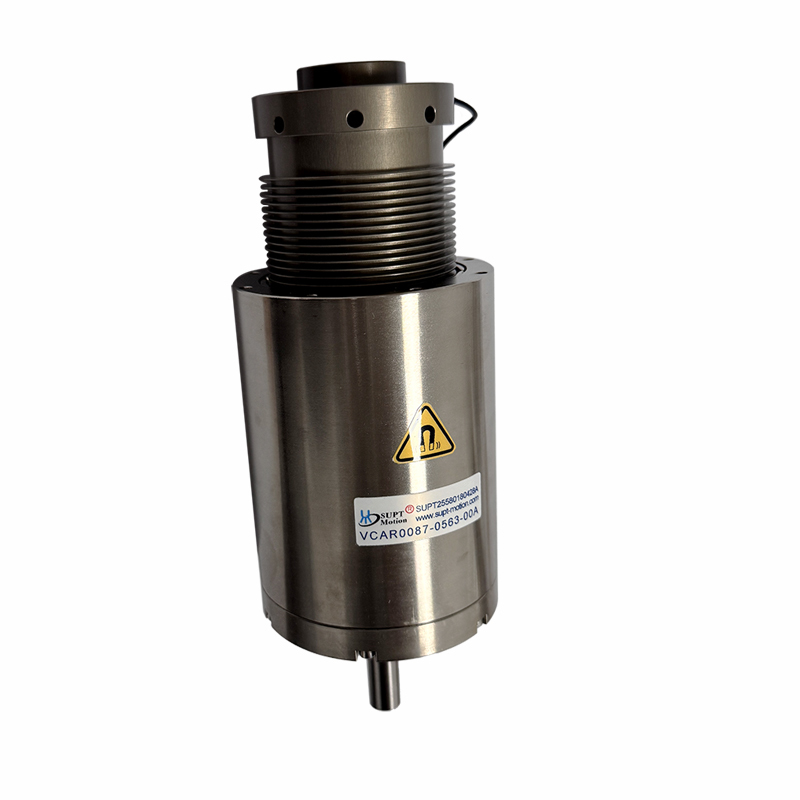

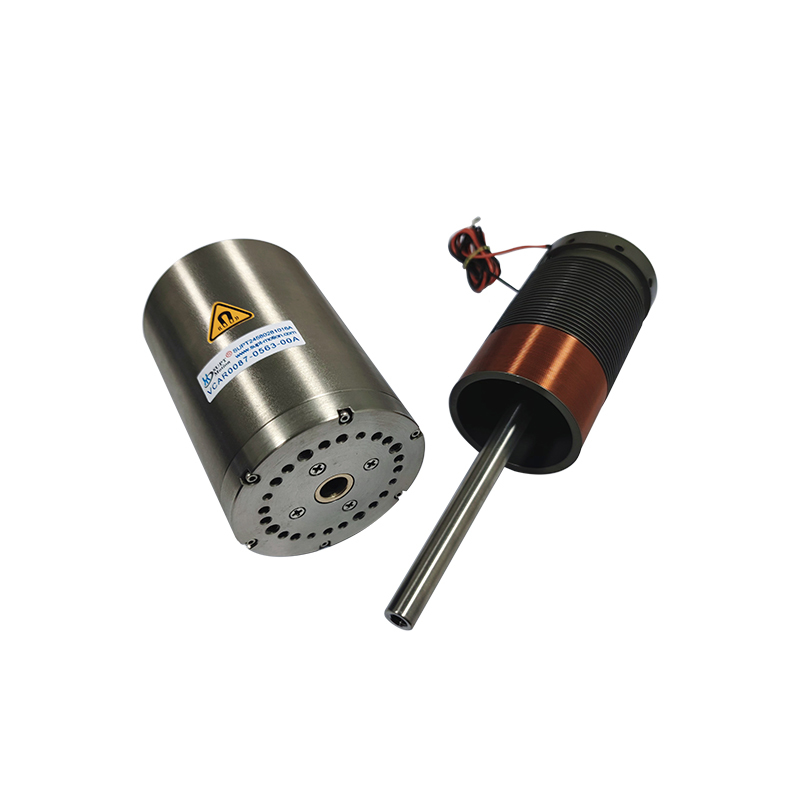

SUPTのシャフトマウント型リニアボイスコイルモーターは、永久磁石アセンブリ、可動コイル、およびガイド機構で構成されています。このリニアボイスコイルモーターは、VCAB0087-0563-00Aモデルの統合モーションシャフトと精密リニアベアリングを組み込んでいます。コンパクトなベアリングとシャフト径、および長いストロークを特徴とし、ブラシ付きモーターとして動作します。その性能上の利点には、高い応答速度、高精度な位置決め、正確な力制御、軽量設計、および低慣性があります。リニアボイスコイルモーターは幅広い用途があり、3C電子機器の製造および試験装置で一般的に使用されています。3C電子機器の製造において、SUPTのリニアボイスコイルモーターは、チップパッケージング、カメラモジュールアセンブリ、およびコンポーネント統合などのプロセス中に、正確な「リニア+回転」運動を可能にします。その高い性能により、繊細なコンポーネントとの接触を最小限の力で行うことができ、損傷から保護します。
特徴:
タイプ:リニアボイスコイルモーター、シャフトマウント型リニアボイスコイルモーター、VCABシリーズリニアモーションアクチュエータ。
速度:高速
製品モデル:VCAB0087-0563-00A
リニアボイスコイルモーターの主な特徴: ダイレクトドライブ、ギア、ネジ、その他の伝達機構によるバックラッシュや摩擦誤差を排除。
高い応答速度: ミリ秒またはサブミリ秒までの応答時間で、高速スキャンおよびリアルタイム制御システムに適しています。
高精度制御: 閉ループシステムでナノメートルレベルの位置決め精度を実現でき、超高精度検査タスクに適しています。
製品パラメータ:
| 製品モデル | ピークフォース (N) |
連続フォース 25℃にて(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
ステーター直径 | シャフトエンドスレッド (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | シャフト∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト∮10 |
用途:
3C電子機器製造におけるSUPT MOTIONのシャフトマウント型リニアボイスコイルモーターの具体的な用途: カメラモジュールラミネーションアセンブリ、タッチスクリーンの感度とキー耐久性テスト、コンポーネントハンドリング、およびPCBボードアセンブリ。
1. シャフトマウント型リニアボイスコイルモーターは、超長寿命、安定した性能、および高周波、高速、高応答特性を備えています。特定のエンドエフェクタと組み合わせることで、本物の指圧をシミュレートできます。スマートフォン、タブレット、時計などの静電容量/抵抗膜方式の画面で、タップ、スワイプ、長押しなどのタッチスクリーン機能をテストしたり、キーボードや電話の電源ボタンなどの物理ボタンの繰り返し押下耐久性テストを実施したりするのに適しています。フィードバック力と変位を分析することにより、ビッグデータ品質監視モデルの確立を支援します。
2. PCBアセンブリでは、シャフト型リニアボイスコイルモーターにより、迅速なローディングとアンローディングが可能になります。DIP挿入中、不規則な形状や大容量のコンポーネントの配置を容易にします。挿入前にコンポーネントの向きを調整してPCBの穴に合わせることで、正確な配置を確保し、位置ずれや穴への誤挿入を防ぎます。制御された挿入力は、曲がったピンやPCBの損傷を効果的に防ぎます。
