光学用途向け高精度マイクロロータリーボイスコイルモーター
商品の詳細
| 重さ | 225.5g | 長さ | 115mm |
|---|---|---|---|
| 電圧 | 52.4V | 製品モデル | VARS0706-014-00A |
| 機能を保護します | 完全に囲まれています | 逆起電力定数(LL)(Kb) | 1.03 |
| 長さ*高さ(mm) | 115*54.5 | 最高旅行（mm） | 14° |
| タイプ | マイクロモーター | ||
| ハイライト | 高精度回転音声コイルモーター,マイクロ音声コイルモーター光学,回転音声コイルモーター光学 |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
製品の説明
製品の説明：
SUPTロータリーボイスコイルモーターは、電気エネルギーをトルクに変換し、有限の角度での回転運動を可能にする特殊な形式のダイレクトドライブモーターです。
ロータリーボイスコイルモーターは、高精度、高速応答、コンパクトサイズ、出力トルクと電流間の優れた直線性から、光学およびレーザー技術で広く採用されています。
光学システムは、角度の微調整に極度の精度と応答性を要求します。ロータリーボイスコイルモーターの線形制御特性と低慣性は、これらの要件を満たしています。LiDAR、レーザー通信、レーザー加工装置では、ミラーとプリズムを駆動して微小な角度回転を行い、レーザービームの高速スキャン、フォーカス、またはポインティングキャリブレーションを可能にします。これにより、ミクロンレベルまたはそれ以上のビーム位置決め精度が保証されます。
高精度画像処理装置（産業用カメラや天体望遠鏡など）では、RCMがレンズの光軸角度の微調整やフィルター切り替え角度に使用されます。振動や温度変化によって生じる光学収差を補正し、鮮明な画像を実現します。
分析機器内では、RCMが回折格子またはモノクロメーターの回転角度を駆動し、特定の波長の光を正確に選択し、材料組成の高精度検出を可能にします。
SUPTのロータリーボイスコイルモーターは、優れた選択肢です。
特徴：
- 製品名：ロータリーボイスコイルモーター、ロータリーダイレクトドライブVCM、スイングボイスコイルモーター、アークボイスコイルモーター
- 重量：65g
- 型番：VARS0706-014-00A
- 名称：ロータリーボイスコイルモーター
- ストローク：14°
技術的パラメータ：
| パラメータ | 詳細 |
|---|---|
| タイプ | ロータリーボイスコイルモーター（ロータリーVCM、ロータリーボイスコイルアクチュエーター） |
| 保証 | 1年 |
| ストローク | 14° |
| ピークトルク | 7.1N-m |
| ノイズ | 低 |
| 長さ | 115mm |
| 速度 | 高 |
| 重量 | 225.5g |
| 電圧 | 52.4V |
| 製品モデル | ピークトルク (N-m) |
連続トルク 25℃(N-m) |
全ストローク 度 (度) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量(g) | 長さ (mm) |
幅 (mm) |
高さ (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

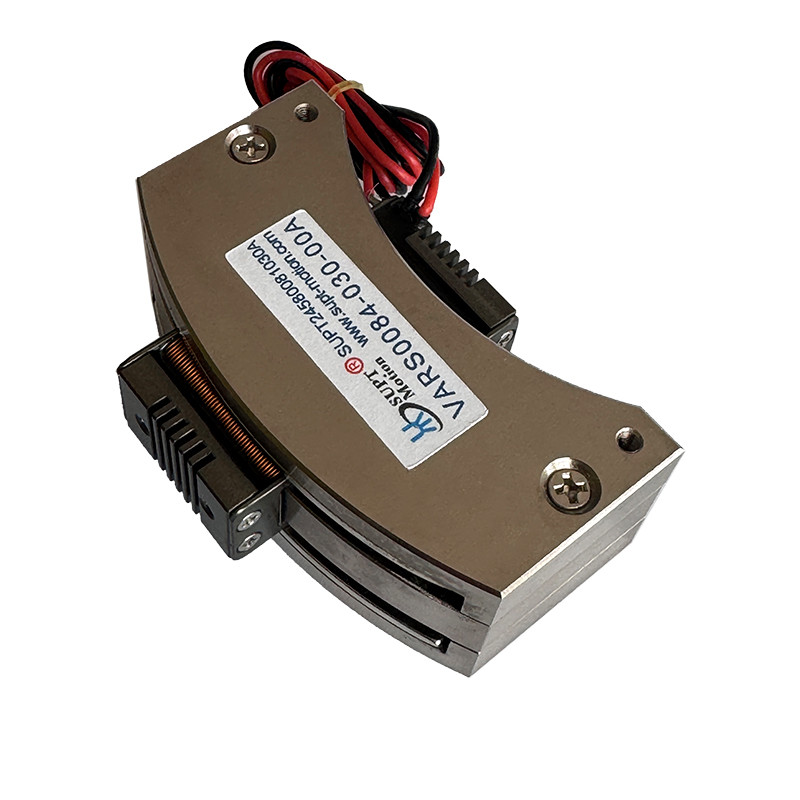

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

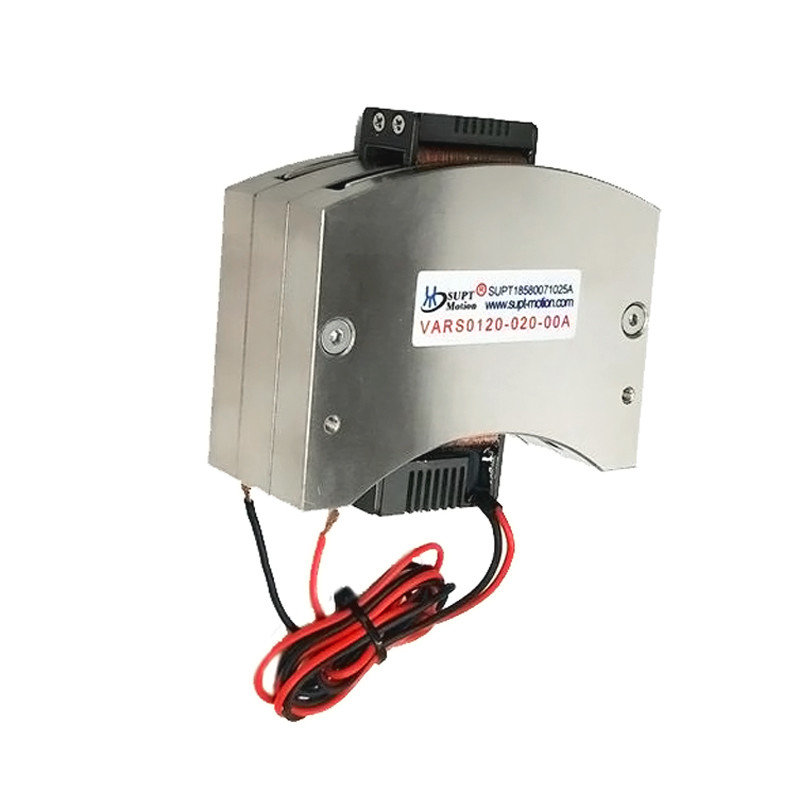

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ⌀169.6 | ⌀169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ⌀240 | 78 |
アプリケーション：
光学分野におけるSUPT MOTIONのロータリーボイスコイルモーターの具体的な用途：
1. レーザースキャンとビーム位置決め：LiDARシステムやレーザー加工装置では、ロータリーボイスコイルモーターが2次元ガルバノメーターを駆動し、高速かつ正確な角度制御を実現し、レーザービームの高速スキャンと正確な位置決めを可能にします。ガルバノメーターの2つの自由度（X軸とY軸）にわたる回転を制御することにより、レーザービームをターゲット位置に正確に誘導し、ミクロンレベルまたはそれ以上のビーム位置決め精度を確保します。
2. ハイエンドカメラ、天体望遠鏡、その他の画像処理装置では、RCMがレンズの光軸角度の微調整やフィルター角度の切り替えに使用されます。
3. 光学スキャンミラー：RCM駆動メカニズムは、多角度の機械的傾斜を可能にします。内蔵の高精度位置フィードバックセンサーと多位置アナログ-デジタルコンバーターを組み合わせることで、光学検査および関連分野における高速スキャンと高精度位置決めの要求を満たす高解像度を実現します。
4. 分光計：ロータリーボイスコイルモーターは、回折格子またはモノクロメーターの回転を駆動し、特定の波長を正確に選択し、材料組成の高精度検出を可能にします。回折格子の回転角度を正確に制御することにより、光の回折角度が変化し、さまざまな波長が検出器に正確に焦点を合わせることができます。
天体望遠鏡：天体望遠鏡では、ロータリーボイスコイルモーターがミラー偏向の高速制御を可能にします。これにより、観測品質に影響を与える大気乱流などの要因が補正され、望遠鏡の観測精度が向上します。
