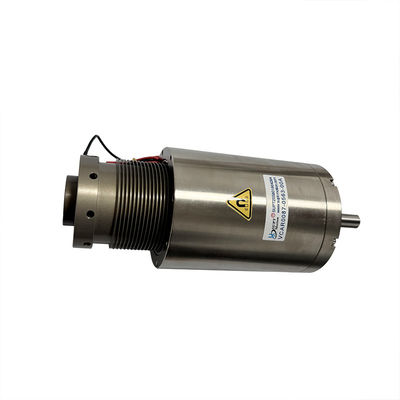

高応答線形音声コイルアクチュエータ 半導体ウェーファー検査
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 製品型式 | VCAB0044-0075-00A |
|---|---|---|---|
| 体重 (g) | 38.6 | 最大力 (N) | 44 |
| 総走行量 (mm) | 7.5 | 最大電圧 (V) | 16.8 |
| 応用 | 自動プロダクト | 位置決めの精度 | 高い |
| 製品タイプ | 線形ボイス・コイル・モーター | 整流 | ブラシ |
| 連続力 (N) | 13.7N | 応用分野 | 3C エレクトロニクス、半導体、オートメーション、光学、検査装置 |
製品の説明
製品説明:
線形音声コイルアクチュエータは,半導体生産ラインにおけるアライナイン,ソート,ウェーファー処理などの精密プロセスに特に適しています.ゼロの反発と高重複性により 高精度な微小移動操作を保証します摩擦のない運動構造により,ダイナミックな応答能力がさらに向上し,精密な産業制御システムのための理想的なアクチュエータになります.

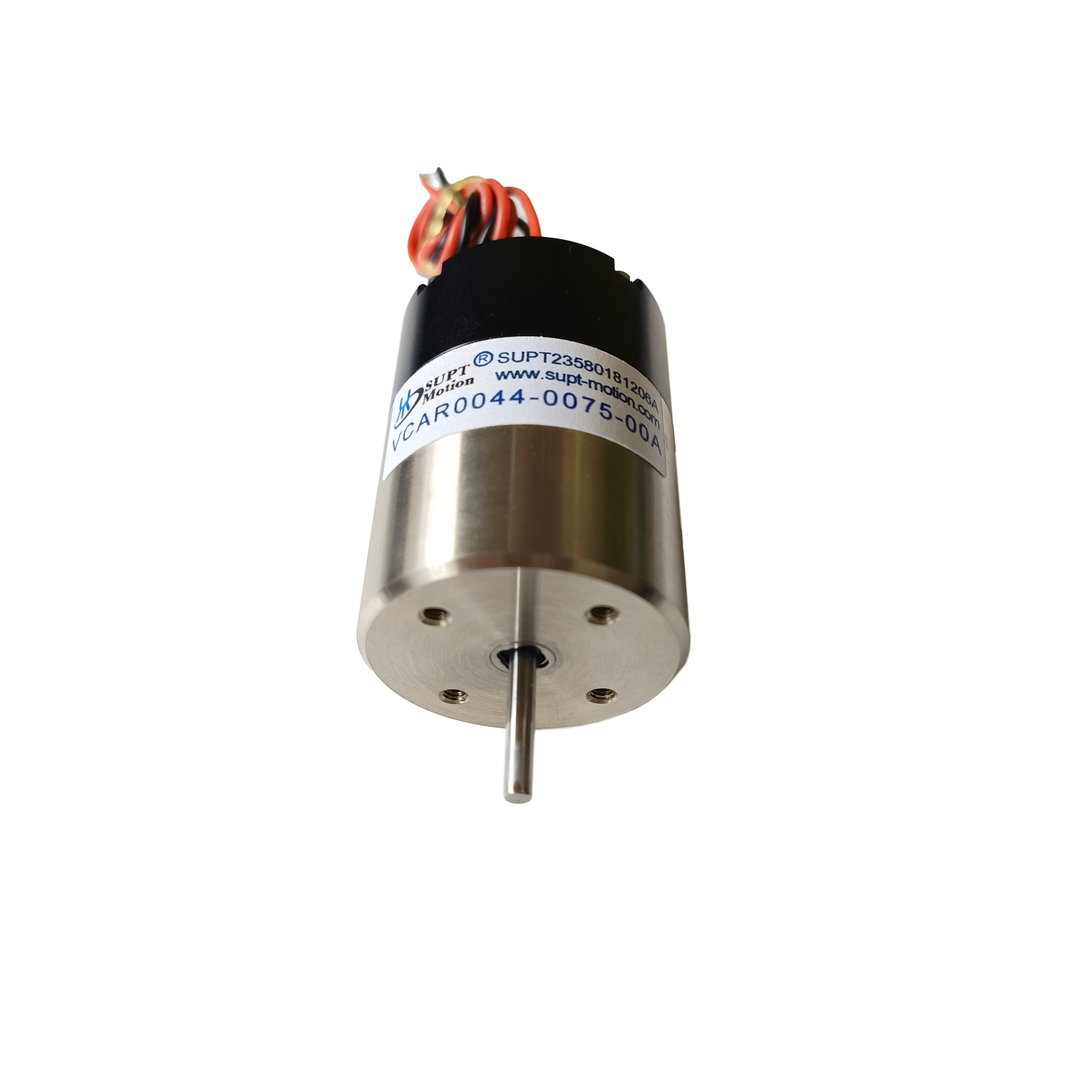

SUPTの軸式線形音声コイルモーター VCAB0044-0075-00A耐久性のある線形ベアリングと組み合わせた統合モーションシャフトを備えており,高い動力的な負荷下でも例外的にスムーズな動きを可能にします内部構成には,高エネルギー永久磁石と軽量な移動コイルが含まれます.最小の慣性の達成と出力力の急速な変化を可能にします.これは高性能直駆動動動装置にとって不可欠な特徴です..
従来の螺旋式またはギア駆動システムとは異なり,VCABシリーズはすべての機械的なトランスミッション要素を取り除く.真のゼロ・バックレックスの動作を保証し,着用や摩擦による位置付け誤りを軽減するミリ秒レベルでの応答性により,モーターは,高速のソート,マシンビジョンのアライナメント,精密な運動制御段階閉ループセンサーと統合された場合,優れた位置付け精度と繰り返しが可能です.
特徴:
- 高周波応答,高速運動サイクルに適した
- マイクロンレベルの位置付け精度
- 逆反応なし 歯止めなし 履き心地の良いデザイン
- 高速加速と平らな線形力出力
- 柔軟な統合のためのコンパクトで軽量な構造
- 長期使用寿命と低保守要求
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |

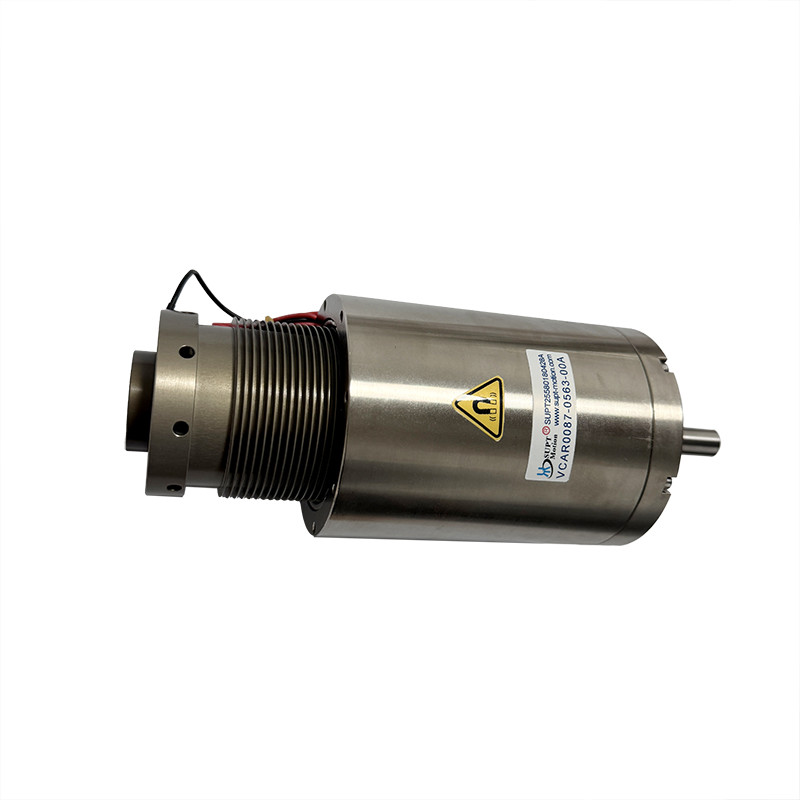

| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |

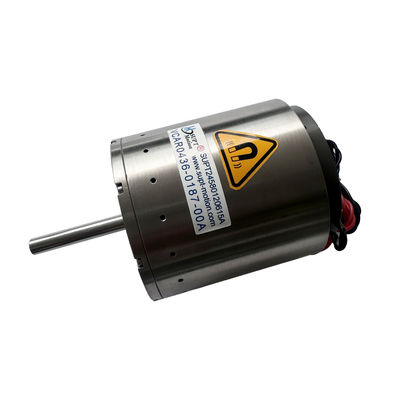

| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
応用:
- 半導体機器 (検査,ピック・アンド・ポジション,ウェーファー処理)
- 産業自動化とロボット工学
- 医療用画像装置と診断装置
- オプティカル・オートフォーカスと精密レンズ・モジュール
- 航空宇宙研究室機器
- マイクロポジショニング・マイクロアセンブリシステム
