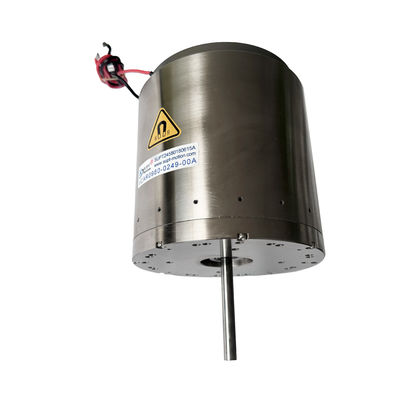

オプティカルレンズ・オートフォーカス・システム用 高速線形音声コイル・アクチュエーター
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 製品型式 | VCAB0436-0187-00A |
|---|---|---|---|
| 体重 (g) | 648 | 最大力 (N) | 436 |
| 総走行量 (mm) | 18.7 | 最大電圧 (V) | 40.7 |
| 応用 | 自動プロダクト | スピード | 高い |
| 製品タイプ | リニアボイスコイルアクチュエーター | 整流 | ブラシ |
| 連続力 (N) | 147.6N | 応用分野 | 3C エレクトロニクス、半導体、オートメーション、光学、検査装置 |
製品の説明
製品説明:

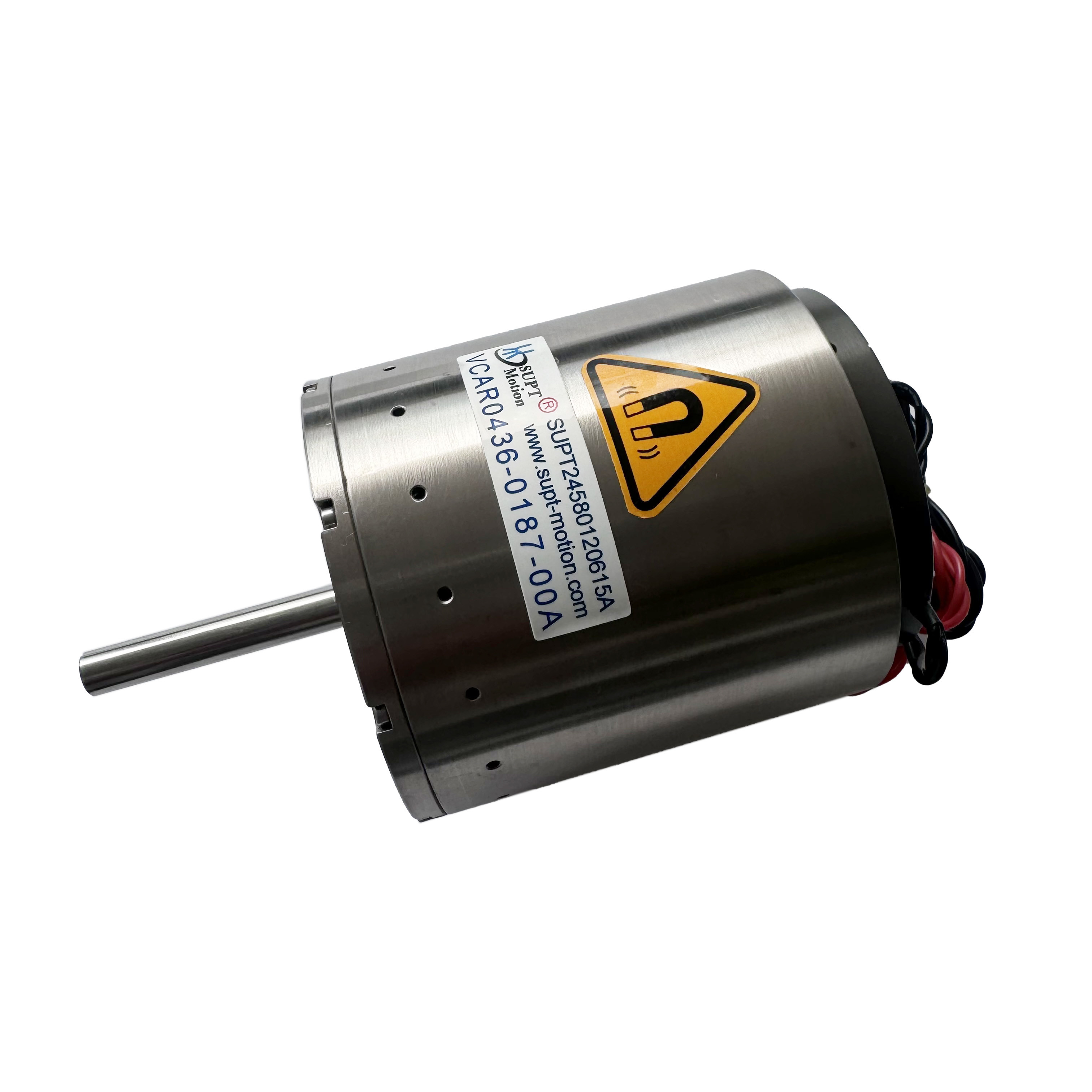

VCAB0436-0187-00Aは 精密な光学検査システム向けに 設計された高性能アクチュエータですそしてゼロ・コグリング・モーション・出力このモデルは,高度な位置位置付け,安定した動的動き,優れた繰り返しが求められるアプリケーションに最適です.高速画像処理で広く使用されています.精密自動焦点装置オプティカルモジュール位置設定ステージ,自動校正ユニット,微米以下補償プラットフォーム
VCAB0436-0187-00Aは,直接駆動構造を採用し,機械的な伝送なしで永久磁石組み立てとコイル相互作用を通じて線形力を発生させる.この摩擦と逆反応のない構造は非常にスムーズで線形な動きを可能に高増幅レンズや産業用カメラでは,高増幅レンズや産業用カメラでは,顕微鏡画像システム,モーターは,マイクロンまたはそれよりも低い範囲で焦点の精度と位置偏差を維持します.
パネル検査,レンズ曲率測定,ウェーファー欠陥検出などの動的光学スキャンプロセスでは,VCAB0436-0187-00A によるミリ秒レベルの応答により,スキャン効率が著しく向上します高速移動中,模糊や振動を軽減し,測定精度を向上させる. 閉ループ位置または力制御により,自動フォーカスもサポートしますセンサのフィードバックに基づいて圧力を調整します
特徴:
- 直接駆動 /摩擦なし
- 高い動的反応
- 線形力出力
- 様々なエンコーダー/フィードバックセンサーと互換性
- コンパクト / 簡単に統合
- 多軸光学ステージに最適
テクニカル仕様:
ストローク:18.7mm
連続力:147.6N
ピークフォース:436N
力の常数:40N/A
抵抗力:15.3Ω
質量:いい
サイズ:200*400*400cm
動作電流:2.6A
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
応用:
- パネル/ディスプレイ検査システム
- レンズ/光学モジュール試験装置
- 顕微鏡/高増幅画像システム
- ウェーファー/半導体欠陥検査
- レーザー測定 / 3D 光学プロファイリング
