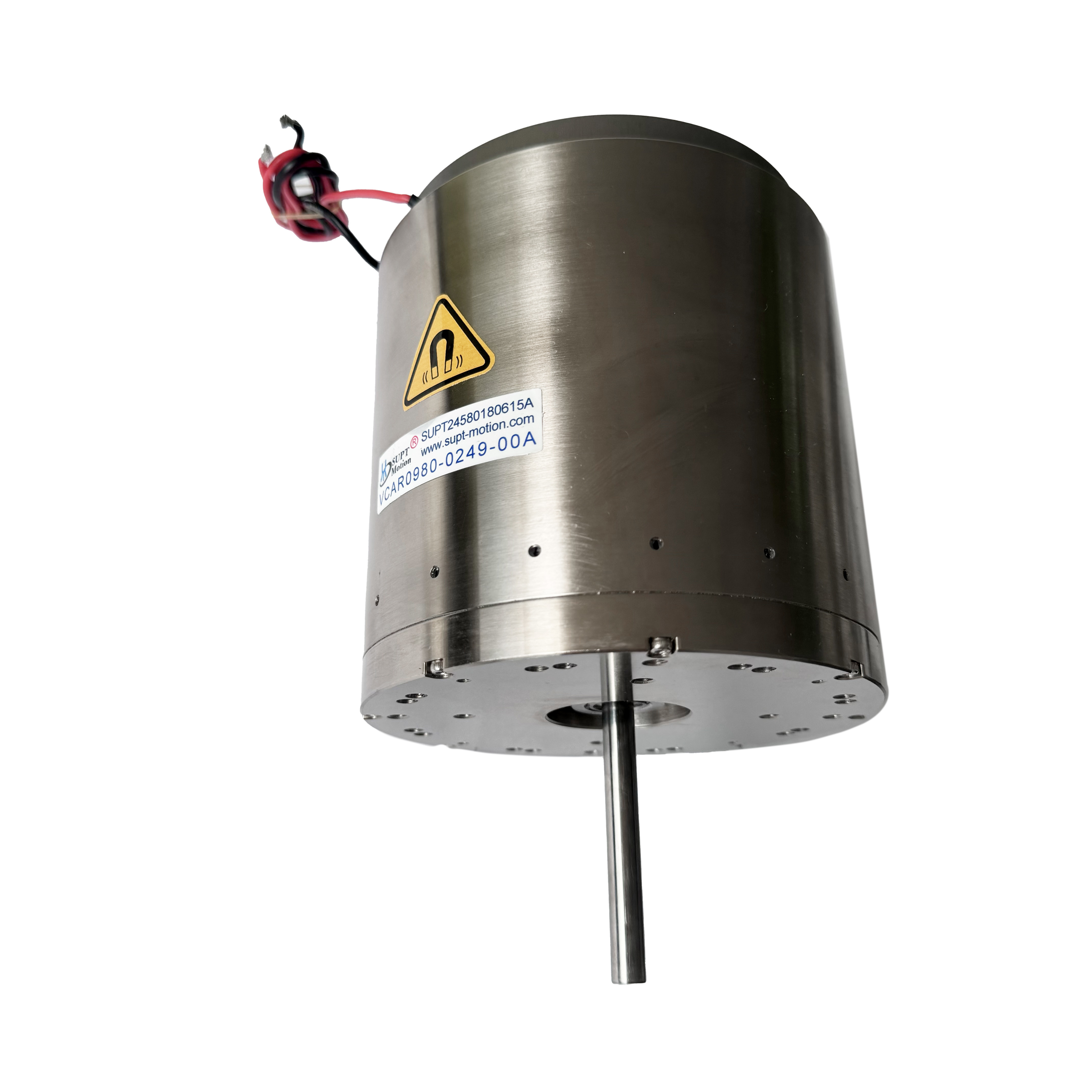

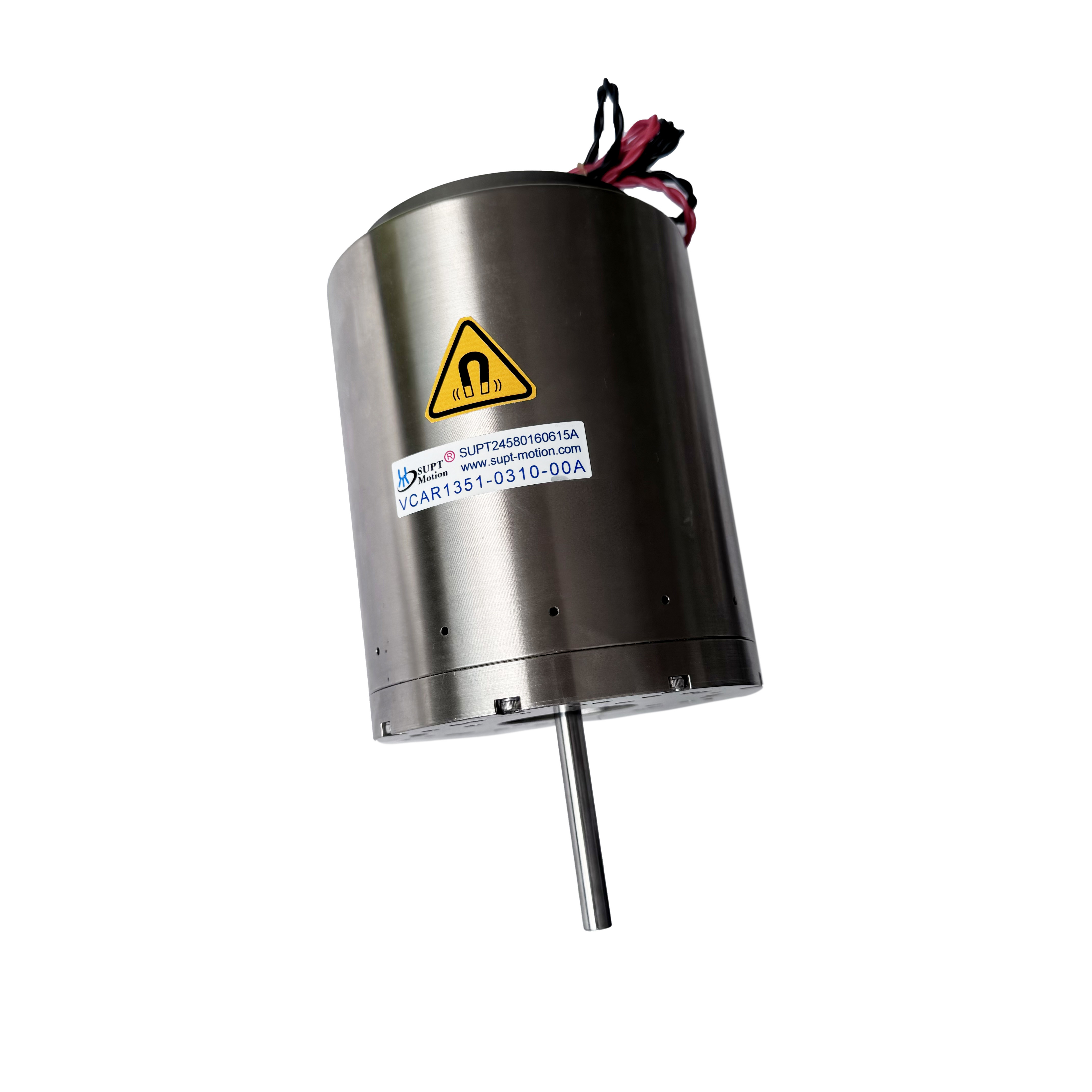

自動化ロボットのためのコンパクトの高速応答線形音声コイルアクチュエータ
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 製品型式 | VCAB0436-0187-00A |
|---|---|---|---|
| 体重 (g) | 648 | 最大力 (N) | 436 |
| 総走行量 (mm) | 18.7 | 最大電圧 (V) | 40.7 |
| 応用 | 自動プロダクト | 位置決めの精度 | 高い |
| 製品タイプ | 線形ボイス・コイル・モーター | 整流 | ブラシ |
| 連続力 (N) | 147.6N | タイプ | コンパクト |
製品の説明
製品説明:
線形音声コイルアクチュエータは,直接駆動の線形アクチュエータで,迅速な応答,高速加速,ナノメートルの位置位置精度,零反響,摩擦のない動きを提供しています.自動化ロボット工学線形音声コイルアクチュエータは,精密なピック&プレイス,コンパイルな組み立て,エンドエフェクターのアクチュエーション,フォースフィードバックタスク,および高速重複運動に使用されています.先進的なロボットシステムの重要な部品になります.
産業用ロボット,コラボレーティブロボット (コボット),精密組立ロボット,インテリジェント検査ロボットの進化が進むにつれて,より高い精度を提供するために線形運動アクチュエータが必要になります.迅速な対応伝統的なリードスクロールとギアメカニズムは,しばしば反発,磨き,および限られた動的応答に苦しんでいます.
直接駆動技術に基づいた線形音声コイルアクチュエータは,機械的な伝送なしで線形力を生成し,高性能ロボット運動システムにとって理想的なソリューションとなっています.
特徴:
- 高速と高加速運動
- ナノメートルの位置付けと高重複性
- ゼロ・バックレックス・ダイレクト・ドライブ設計
- フォース制御とコンパイルモーションをサポートします
- コンパクト デザイン と 簡単 に 組み込める
一般仕様 (モデルによって異なります)
- 定数電圧: 40.7V
- 連続力:147.6N
- ピークフォース: 436N
- ストローク: 18.7mm
- 周波数応答: ≥ 100 Hz
- 繰り返し性: ≤1 〜3 μm
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |

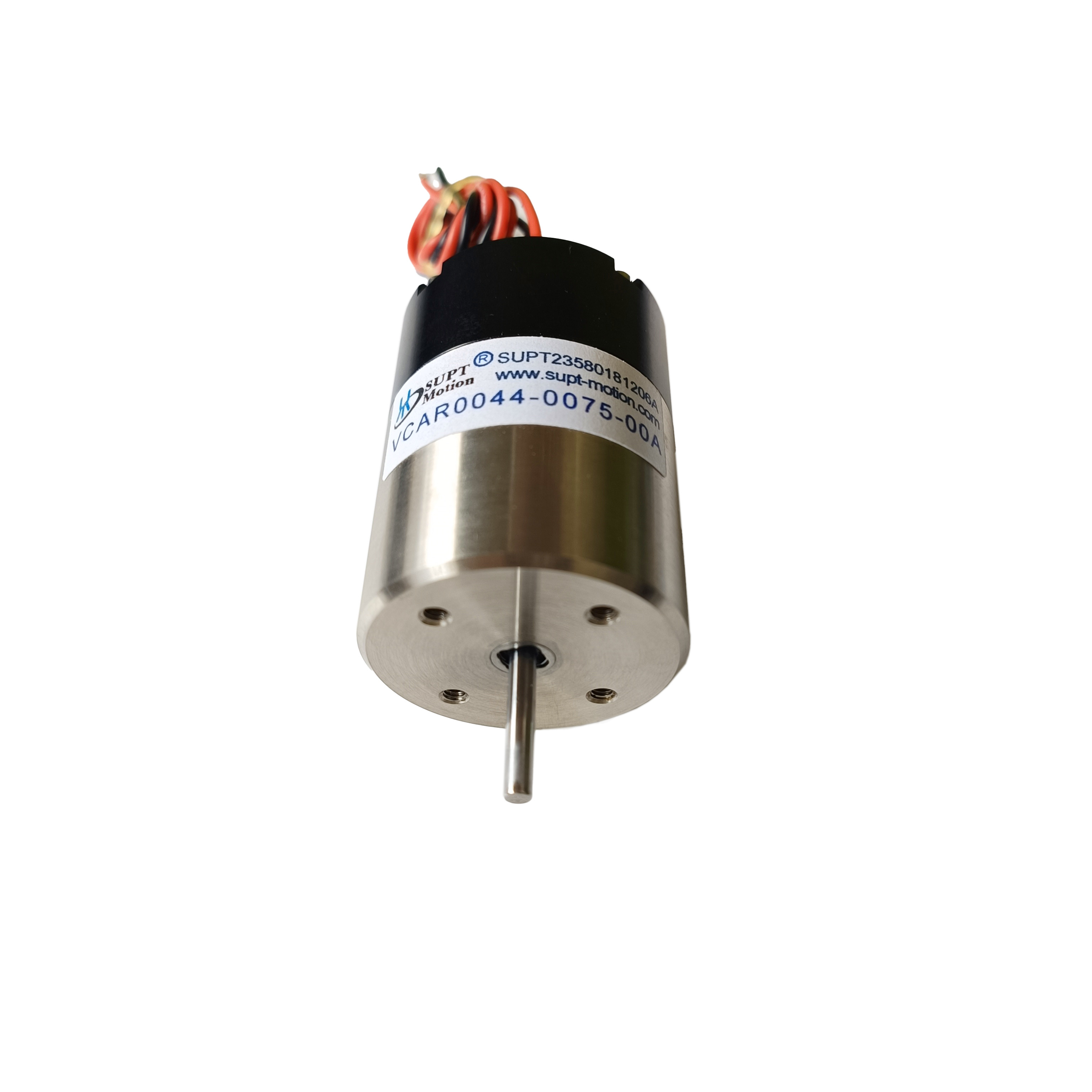

| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
応用:
ロボット精密ピックアップ・プレイス:高速ピックアップ,マイクロポジション調整,柔軟な配置のために.
エンド・オブ・アーム・ツーリング (EOAT):グリッパー・ストローク制御,精細調整の移動,およびフォース・フィードバック操作を達成する.
適合型アセンブリロボット:挿入,プレス,並べ方などの高精度アセンブリ動作に使用されます.
協働型ロボット:安全で制御可能な線形駆動と柔軟なコンタクト機能を備えています
視力導向位置設定システム:Z軸の高さ補償と焦点調整に使用される.
自動検査・テストロボット:探査機との接触,スキャン,位置位置確認の繰り返しをサポートする.
