高速カメラオートフォーカスシステム用高安定性リニアボイスコイルモーター
商品の詳細
| 保証 | 3ヶ月から1年 | 製品型式 | VCAB0044-0040-00A |
|---|---|---|---|
| 体重 (g) | 46.5 | 最大力 (N) | 44 |
| 総走行量 (mm) | 4 | 最大電圧 (V) | 18.3 |
| 応用 | 自動プロダクト | スピード | 高い |
| 製品タイプ | 線形ボイス・コイル・モーター | 整流 | ブラシ |
| 連続力 (N) | 16.3N | 応用分野 | 3C エレクトロニクス、半導体、オートメーション、光学、検査装置 |
| 精度 | 高い | ||
| ハイライト | オートフォーカス用の線形音声コイルモーター,高速カメラの線形モーター,安定性線形音声コイルアクチュエーター |
||
製品の説明
製品の説明：
産業用カメラ、マシンビジョンシステム、監視イメージング、医療用光学系、高度な光学機器がますます高い画質を要求するにつれて、レンズフォーカスシステムは、従来の機械的メカニズムから、高速、クローズドループ、マイクロポジショニングソリューションへと急速に進化しています。
デジタルカメラ、産業用カメラ、スマートデバイスの画像品質と自動化要件が継続的に向上するにつれて、レンズフォーカスシステムの性能に対する要求も高まっています。直接リニア駆動、高ダイナミック応答、高位置精度を特徴とするリニアボイスコイルモーター（LVCM）は、最新のカメラオートフォーカスシステムのコアアクチュエーションソリューションとなっています。
ボイスコイルモーターフォーカスシステムでは、モーターが電磁力を使用して光軸に沿ってレンズ群を直接駆動し、正確なオートフォーカスを実現するための高速でスムーズなリニアモーションを可能にします。従来のステッピングモーターやギア駆動メカニズムと比較して、LVCMは機械的接触、伝達バックラッシュ、または摩擦なしで動作し、フォーカス精度と再現性を大幅に向上させます。これにより、高周波、マイクロストロークフォーカスアプリケーションに最適です。
高速オートフォーカス（AF）動作中、リニアボイスコイルモーターは高い加速度と迅速な応答を提供し、レンズが最適なフォーカスポイントを迅速に検索してロックできるようにします。これにより、フォーカス時間が大幅に短縮され、全体的な撮影効率が向上します。スムーズで連続的な動きは、振動とノイズも最小限に抑え、ビデオ録画や高倍率イメージングに特に有効です。
特徴：
- ミクロン/サブミクロンフォーカス精度
- 高速オートフォーカスを実現するミリ秒単位の応答
- スムーズで、ジッターがなく、バックラッシュのない動き
- 高い再現性と長期安定性
- レンズモジュールへの容易な統合のためのコンパクト設計
技術仕様：
ストローク：4mm
連続力：16.3N
ピークフォース：44N
力定数：N/A
抵抗：15.25Ω
質量：良好
寸法：200 * 400 * 400cm
動作電流：1.2A
製品パラメータ：
| 製品モデル | ピークフォース (N) |
連続力 25℃（N） |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
ステーター直径 | シャフトエンドスレッド (mm) |

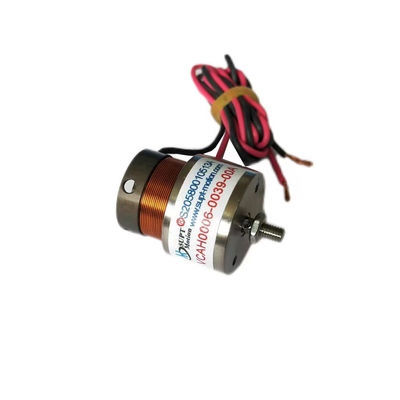

| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2（外側） |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5（外側） |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3（外側） |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3（外側） |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | シャフト∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3（外側） |

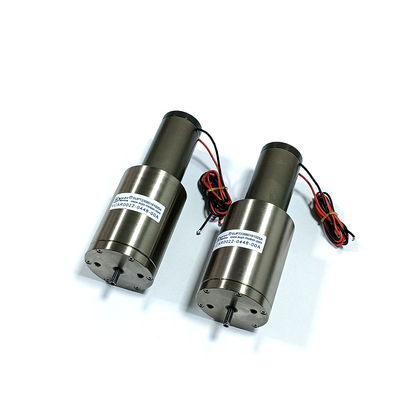

| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3（内側） |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3（内側） |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3（外側） |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3（内側） |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3（内側） |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3（内側） |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3（内側） |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3（外側） |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3（内側） |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3（内側） |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3（内側） |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3（内側） |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3（内側） |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト∮10 |
アプリケーション：
- 産業用カメラオートフォーカス（マシンビジョンAF）
- インテリジェントモニタリングおよび高速イメージングシステム
- 医療用内視鏡/顕微鏡イメージングフォーカス
- AOI /ビジュアルインスペクションレンズシステム
- ハイエンド写真および科学イメージング機器
