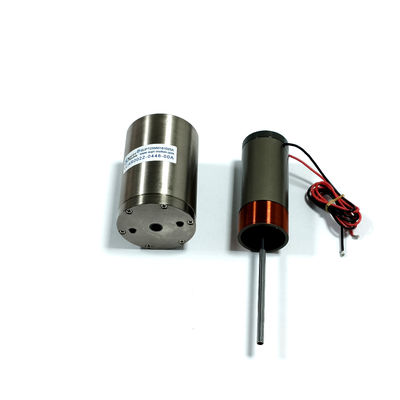

精密医療機器のための摩擦のない長寿線形音声コイルアクチュエータ
試供品およびクーポンのための私に連絡しなさい。
WhatsAPP:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保証 | 3ヶ月から1年 | 製品型式 | VCAB0035-0105-00A |
|---|---|---|---|
| 体重 (g) | 91 | 最大力 (N) | 35 |
| 総走行量 (mm) | 10.5 | 最大電圧 (V) | 11.9 |
| 応用 | 自動プロダクト | スピード | 高い |
| 製品タイプ | リニアボイスコイルアクチュエーター | 整流 | ブラシ |
| 連続力 (N) | 15.6N | 精度 | 高い |
| 寸法 | 50mmクラス | ||
| ハイライト | 摩擦のない線形音声コイルアクチュエーター,長寿命の音声コイルモーター,精密医療機器のアクチュエータ |
||
製品の説明
製品説明：
医用画像システム、体外診断、治療支援装置、高度な医療自動化機器では、モーション制御は画質、測定精度、動作の安定性、患者の安全に直接影響を与えます。
リニアボイスコイルモーターは、電磁ダイレクトドライブ原理に基づいており、機械的伝達を必要とせずに正確、低騒音、信頼性の高い直線運動を実現するため、精密医療機器に最適です。
VCAB035-0105-00A は、VCAB シリーズのショートストローク、高精度、低騒音モデルで、特に医療用の微小位置決めと安定した作動タスク向けに設計されています。
医療機器がより高精度、低侵襲処置、インテリジェントな操作を目指して進化し続けるにつれて、実行システムは位置決めの精度、応答速度、および動作の安定性に対する厳しい要件に直面しています。リニアボイスコイルモーターは、ダイレクトドライブ動作、高精度、低振動を特長としており、精密医療機器に広く使用されています。
リニアボイスコイルモーターは、電磁力によって直接直線運動を生成し、機械的接触とバックラッシュを排除し、マイクロメートルレベル、さらにはサブマイクロメートルレベルの位置決め分解能を提供します。医用画像システム、顕微手術装置、体外診断機器では、ボイスコイルモーターは光学的焦点合わせ、プローブの位置決め、サンプルの微調整に一般的に使用され、画像の鮮明さと操作精度を確保します。
特徴：
-
バックラッシによる位置決め誤差
-
摩擦や摩耗により騒音や振動が発生する
-
機械の複雑さによりメンテナンスのリスクが増大
-
高帯域幅の力制御の機能が制限されている
-
ギア、送りネジ、ベルトはありません
-
超静かな動作による摩擦のない動き
-
極めて低い振動で映像システムに最適
-
閉ループの位置、速度、力の制御をサポート
製品パラメータ:
| 製品型式 | ピークフォース (ん) |
継続的な力 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
ステータ直径 | 軸端ねじ (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(アウター) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(アウター) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | シャフト∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(アウター) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(アウター) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(アウター) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト∮10 |
アプリケーション:
- 医用画像の焦点および位置決めシステム
- IVD サンプル位置決めモジュール
- 自動化されたテストと分析の作動
- マイクロディスペンスおよび精密投与システム
- 治療支援システムと精密操作システム
