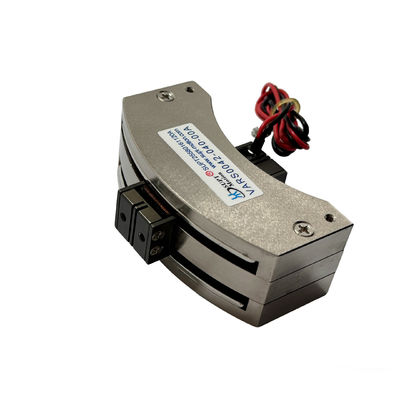

高精度マイクロ回転音声コイルモーター
商品の詳細
| プロテクト機能 | 完全に囲まれています | 応用 | 自動プロダクト |
|---|---|---|---|
| 電圧 | 3.5V | ピーク推圧 | 0.42N・m |
| サイズ | 82×53.6×30.3mm | 脳卒中 | 40° |
| 材料 | アルミニウム合金 | 作動方法 | 音声コイル |
| 保証 | 3ヶ月から1年 | 定格速度 | 100rpm |
| 逆起電力定数(LL)(Kb) | 0.12 | コイルの重量 (g) | 38 |
| ハイライト | 高精度回転音声コイルモーター,微声コイルモーター,ウエファー検査用 |
||
製品の説明
製品説明:
ワイファー検査および計量機器では,回転音声コイルモーターは,正確なスキャン検査を達成するためのコア駆動部品です.高帯域幅と高精度の直送特性を活用する検査探査機や光学レンズを駆動し,高周波の小角回転スキャンをクレーン表面の周りにします.特殊なモーションコントローラによるアルゴリズム最適化機械送電のない回転音声コイルモーターの設計により,逆反応のエラーが排除されます.振動の干渉を効果的に抑制するワファの欠陥検査や回路パターンのスキャン中にナノスケール上の欠陥を正確に検出できるようにしますまた,自由度の3度のウエファー調整プラットフォームの回転運動要件を満たす半導体製造プロセスにおける出力制御に信頼性の高いサポートを提供する.
特徴:
動作コイルの軽量,短時間応答,高周波
製品タイプ:回転式音声コイルモーター,振動式音声コイルモーター,弧形音声コイルモーター
定位精度: ±0.08°
トルク範囲:0.42 N·m
回転速度:100〜800回/分
製品パラメータ:
| 製品モデル | ピークトルク (N-m) |
連続トルク 25°C (N-m) で |
合計 ストローク (学位) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) | 長さ (mm) |
幅 (mm) |
高さ (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |

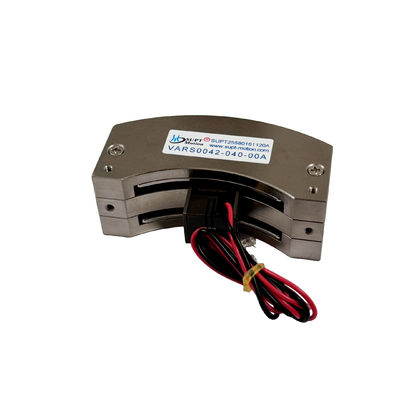

| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

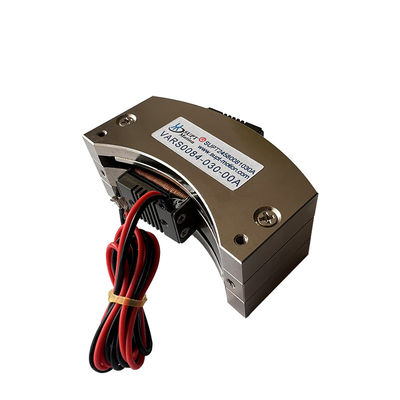

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥1696 | ¥1696 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
適用:
| 音声コイルモーターの主な用途: |
| 1半導体産業:配線,切断,掘削,輸送システム,溶接,ロボット工学 |
|
2バルブ操作の分野:型式計量バルブ,圧力試験システム,気圧バルブ化学インジェクションシステム |
| 3マイクロ機械産業:フードシステム,マイクロドリリング,精密スタンプリング |
| 4振動システム 振動テーブル 振動プラットフォーム |
| 5医療分野:マイクロインジェクションシステム,呼吸器,検査機器 |
| 6航空技術:飛行制御システム パイロットフィードバックシステム |
| 7商業用分野:コンピュータ冷却ポンプ ミニチュアカメラ オート フォーカスシステム |
| 8自動化産業:レーザー機器,配送機,試験装置,繊維機械 |
