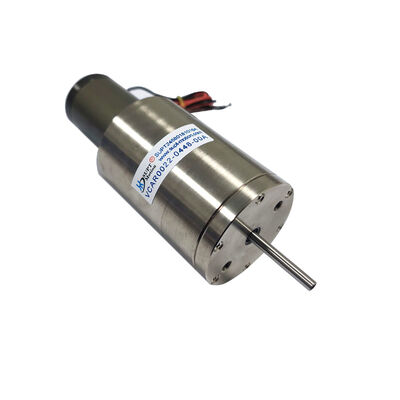

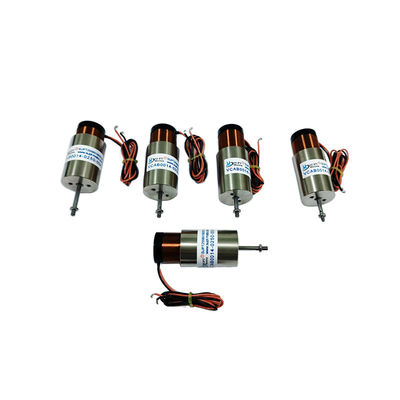

44N 5.9mm ストローク 高精度シャフト 音声コイルモーター AOIシステム
商品の詳細
| 製品タイプ | 線形ボイス・コイル・モーター | 使用法 | 精密表面倣い、ボート、自動車、電動自転車 |
|---|---|---|---|
| ポート | 上海 | 電源 | 電圧と電流の要件 |
| ピーク力 | 44N | 工事 | 永久磁石 |
| フォースタイプ | ダイレクト駆動力 | 保証 | 3ヶ月～1年 |
| 最大電圧 | 14.3V | 支払い条件 | 完全密閉 |
| トータルストローク | 5.9mm | ドライブの種類 | ボイスコイル |
| ハイライト | 44N 高精度音声コイルモーター,5.9mmストロークの音声コイルモーター,AOIシステム 線形音声コイルモーター |
||
製品の説明
製品説明：
VCAB0044-0059-00A は、非常に高い精度と再現性が要求される自動光学検査 (AOI)、半導体試験装置、精密位置決めアプリケーションに最適化された高精度の半密閉シャフト型ボイスコイル モーターです。
VCAB シリーズのリニア ボイス コイル モーターは、内蔵モーション シャフト設計を特徴とし、高精度リニア ベアリングを統合して、スムーズで低摩擦のガイドと優れた精度を提供します。モーションシャフトは軽量、高剛性、耐摩耗性の材料で構成されており、数百万サイクルにわたって安定した位置決め精度を保証します。軽量設計により、迅速な加速と短い安定時間が可能となり、高速検査およびテスト用途に最適です。
AOI および半導体検査システムでは、高速画像キャプチャ中に焦点を維持するために正確な Z 軸位置決めが重要です。このリニア ボイス コイル モーターは、コギング効果のないダイレクト ドライブ設計を採用しており、滑らかでアーチファクトのない動きを保証します。同時に、その高い推力対質量比により、オーバーシュートのない迅速なフォーカス調整が可能になります。 5.9 mm のストロークにより、オートフォーカス システムや表面形状測定アプリケーションに十分な移動量を提供します。
半密閉型のハウジング設計は、内部コンポーネントを塵や汚染物質から保護します。これは、粒子状物質が光学検査の品質を損なう可能性があるクリーンルーム環境では非常に重要です。統合された高精度ベアリングにより、外部ガイド レール アセンブリの必要性がなくなり、システムの複雑さとコストが削減され、全体的な信頼性が向上します。
このリニア ボイス コイル モーターは、正確な電気測定のために制御された接触力が重要であるプローブ テスト用途にも最適です。線形の力と電流の関係により、正確な力調整が可能になり、複数のテスト ポイントにわたって一貫した接触圧力が保証されます。ゼロバックラッシ機構により位置決め誤差を防止し、接触不良や故障誤検出を防ぎます。
特徴：
- 製品名:リニアボイスコイルモーター
- モデル番号:VCAH0044-0059-00A
- 最大力: 44.1 N
- 連続力 @25℃: 17.7 N
- 総ストローク: 5.9 mm
- 最大電圧: 14.3 V
- 逆起電力定数: 8 V/m/s
- コイル重量：43g
- ステーター直径: 46 mm
技術パラメータ:
| 製品型式 | ピークフォース (ん) |
継続的な力 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
ステータ直径 | 軸端ねじ (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(アウター) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(アウター) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | シャフト∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(アウター) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(アウター) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(アウター) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト∮10 |
アプリケーション:
| ボイスコイルモーターの主な用途: | ||||||||||
| 1.半導体産業:配線、切断、穴あけ、輸送システム、溶接、ロボット工学。 | ||||||||||
| 2.現場でのバルブ操作: タイプ計量バルブ、圧力試験システム、空気圧バルブ化学注入システム。 | ||||||||||
| 3.マイクロマシン産業：フィードシステム、マイクロドリリング、精密スタンピング。 | ||||||||||
| 4.振動システム: 振動台、振動プラットフォーム。 | ||||||||||
| 5.医療分野：マイクロインジェクションシステム、呼吸器機器、検査機器。 | ||||||||||
| 6.航空技術: 飛行制御システム、パイロット フィードバック システム。 | ||||||||||
| 7.商業利用分野：コンピュータ冷却ポンプ小型カメラオートフォーカスシステム。 | ||||||||||
| 8.オートメーション産業:レーザー装置、ディスペンサー、試験装置、繊維機械。 |
1.自動光学検査（AOI）オートフォーカス
2.半導体プローブテスタ
3.精密な表面倣い
4.分注ニードルの位置決め
5.テストプローブ接触力制御
6.計測機器の位置決め
