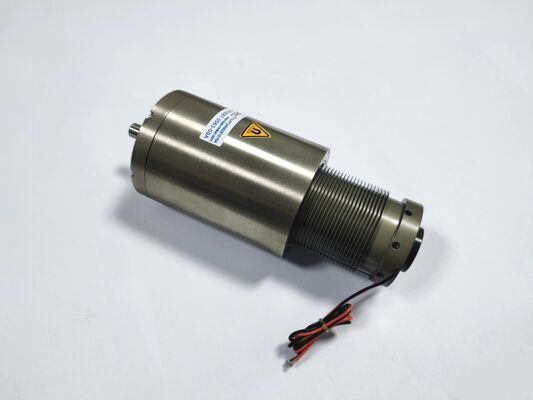

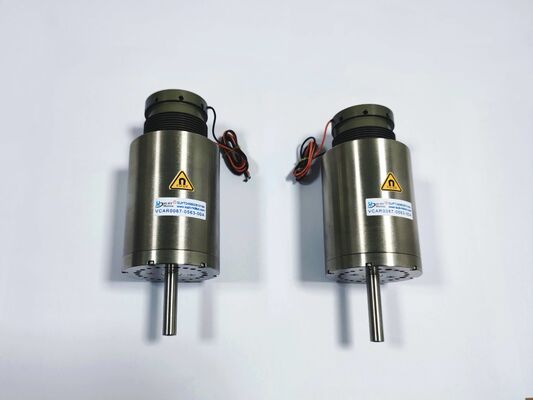

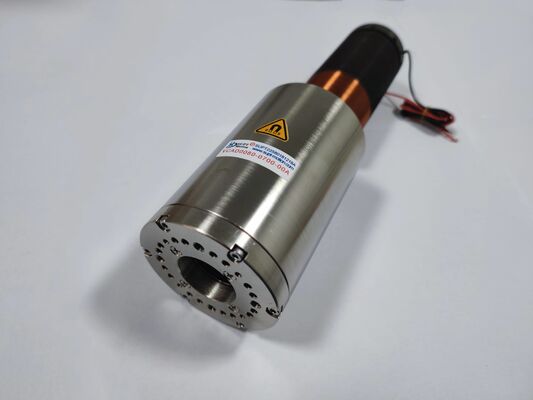

22N 44.8mm ロングストローク・シャフト スキャンシステム用線形音声コイルモーター
商品の詳細
| 保証 | 3ヶ月～1年 | 製品型式 | VCAB0022-0448-00A |
|---|---|---|---|
| 体重 (g) | 52 | 最大力 (N) | 22 |
| 総走行量 (mm) | 44.8 | 最大電圧 (V) | 14.3 |
| 応用 | 自動製品 | スピード | 高速 (rpm) |
| 製品タイプ | 線形ボイス・コイル・モーター | 連続力 (N) | 11.4N |
| 応用分野 | 3C エレクトロニクス、半導体、オートメーション、光学、検査装置 | ||
| ハイライト | 44.8mm長ストロック線形音声コイルモーター,22N力線形音声コイルモーター,スキャンシステムのための線形音声コイルモーター |
||
製品の説明
製品説明:
VCAB0022-0448-00A 軸型音声コイルモーターは,スキャンシステム,光学遅延線,精密な線形位置付けアプリケーションで,複雑な回転から線形への変換を必要とせず,長い移動を必要とする.
VCABシリーズは,精密な線形ベアリングを搭載した統合モーションシャフトを搭載し,ストローク範囲全体でスムーズで摩擦が少ないガイドを保証します.移動軸は軽量から作られています高強度で耐磨性のある材料で,過熱することなく連続的にスキャンしたり回転したりできるため,高強度で作業するサイクルに適しています.
オプティカルコーヘランストモグラフィ (OCT) システムとフーリエ変換赤外線 (FTIR) スペクトロメーターでは,光学経路の長さを調整するために長筋線形アクチュエータが重要です.この線形音声コイルモーターは,ボールスクリューやベルトドライブを必要としない直接,コギングフリーな動きを提供し,スキャンの線形性を確保し,機械的なアーティファクトを削減します.
ゼロ・バックレス・デザインは,高精度スペクトロスケープおよび計測用アプリケーションにとって重要な測定の繰り返し性を向上させます.ローターモーターとリードスクリューの伝統的な組み合わせと比較してこの線形音声コイルモーターは,いくつかの重要な利点があります: 機械的な反作用がない,滑らかな速度曲線,コギング効果のない,安定した力出力を確保するための摩擦が低い,そしてよりシンプルな機械構造.
直接駆動設計では,スレッドやベルト歯に関連する着用点も排除し,使用寿命を延長し,より安定した長期校正を保証します.半閉ざされたハウジングは,内部部品を保護し,同時に検査や保守を容易にするこの設計は,粉塵や粒子が精密な線形ベアリングの性能に影響を与える工業環境において特に有益である.
特徴:
-
最大力: 22 N
-
連続力 @25°C: 11.4 N
-
総走行 44.8 mm
-
最大電圧: 14.3V
-
バックEMF常数: 4V/m/s
-
コイル重量: 52g
-
ステータス直径: 48mm
-
軸末糸: M3 (内側)
製品パラメータ:
| 製品モデル | ピークフォース (N) |
継続 的 な 力 25°C (北) |
合計 ストローク (mm) |
最大電圧 (V) |
バックEMF常数 (V/m/s) |
コイルの重量 (g) |
ステータの直径 | 軸末糸 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (外側) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (外側) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 軸は48 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (外側) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (外側) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (外側) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト ¥10 |
応用:
-
オプティカルコーヘランストモグラフィ (OCT) スキャニング
-
FTIRスペクトロメーターの光学遅延線
-
精度の線形計測システム
-
3Dコンタクトスキャニング
-
活性振動消去
-
レーザービーム・ステアリング
