5N 3mm ストローク 半閉式シャフト マイクロバルブ制御用の音声コイルモーター
商品の詳細
| 保証 | 3ヶ月～1年 | 製品型式 | VCAB0005-0039-00A |
|---|---|---|---|
| 体重 (g) | 23 | 最大力 (N) | 5 |
| 総走行量 (mm) | 3.9 | 最大電圧 (V) | 5.4 |
| 応用 | 自動製品 | スピード | 高い |
| 製品タイプ | 線形ボイス・コイル・モーター | 転流 | ブラシ |
| 連続力 (N) | 1.5N | 応用分野 | 3C エレクトロニクス、半導体、オートメーション、光学、検査装置 |
| ノイズ | 低騒音 | ||
| ハイライト | 3mm ストロークの音声コイルモーター,半閉ざされた軸音声コイル,マイクロバルブ用の音声コイルモーター |
||
製品の説明
製品説明：

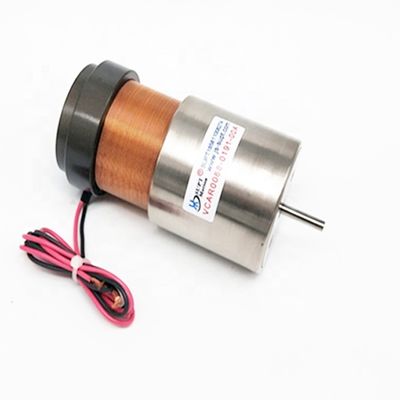

SUPT VCAB0005-0039-00A 半密閉型アキシャル ボイス コイル モーターは、限られたスペースでの超高精度のモーション制御を必要とするアプリケーション向けに精密設計されています。ピーク推力が 5 N、総ストロークがわずか 3 mm のこの小型リニア ボイス コイル モーターは、半導体および医療機器におけるマイクロバルブの作動、精密な流量制御、および微細な位置決め用に特別に設計されています。
VCAB シリーズは、統合された高精度リニア ベアリングと内蔵モーション シャフトが際立っており、これらの組み合わせにより、優れた誘導精度が提供され、摩擦が軽減されます。モーションシャフトは軽量、高剛性、耐摩耗性に優れた材料で製造されており、ハイサイクル用途でも長寿命を保証します。
マイクロバルブ アプリケーションでは、VCAB0005-0039-00A は優れた性能を発揮し、従来のソレノイド バルブの欠点に対処します。従来のソレノイドバルブは一般にヒステリシスや衝撃ノイズに悩まされますが、このボイスコイルモーターはスムーズで比例した静かな動作を実現します。ダイレクトドライブ機構により機械的なガタがなく、ミクロンレベルの位置決め精度と高い再現性を実現します。これは、正確な流量制御が患者の安全性やプロセス品質に直接影響を与える医療用人工呼吸器、空気圧バルブ システム、化学薬品注入ポンプでは非常に重要です。
親ネジまたはベルト駆動のリニア アクチュエータと比較して、VCAB0005-0039-00A はバックラッシがゼロ、消費電力が低く、機械設計がシンプルであるため、優れた動的応答が得られます。定期的な調整、注油、ベルトの張り調整が不要なため、デバイスのライフサイクル全体にわたって総所有コストが削減されます。ボイス コイル モーターは極めて低いノイズで動作し、微粒子の排出も発生しないため、半導体および製薬産業のクリーンルーム環境に適しています。
特徴：
-
最大力: 5 N
-
連続力@25℃：1.5N
-
総ストローク: 3 mm
-
最大電圧: 5.4 V
-
逆起電力定数: 0.9 V/m/s
-
コイル重量：23g
-
ステーター直径: 29.5 mm
-
軸端ねじ：M2（外）
製品パラメータ:
| 製品型式 | ピークフォース (ん) |
継続的な力 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
ステータ直径 | 軸端ねじ (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(外側) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(外側) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(アウター) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(アウター) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | シャフト∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(アウター) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(内側) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(内側) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(アウター) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(内側) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(内側) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(内側) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(内側) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(アウター) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(内側) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(内側) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(内側) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | シャフト∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(内側) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(内側) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | シャフト∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | シャフト∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | シャフト∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | シャフト∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | シャフト∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | シャフト∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | シャフト∮10 |
アプリケーション:
-
マイクロ比例弁
-
空気圧バルブの作動
-
医療用人工呼吸器の流量制御
-
薬液注入ポンプ
-
精密流量調整システム
-
ポータブル診断装置
