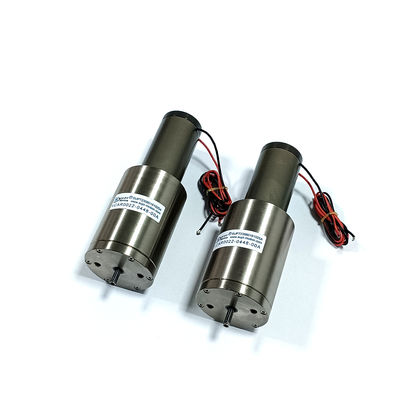

高速仕分け用マイクロシャフト型リニアボイスコイルモータ
商品の詳細
| 保証 | 3ヶ月～1年 | 使用法 | ボート、自動車、電動自転車、顕微鏡、ロボット、医療用人工呼吸器、光学プロジェクト |
|---|---|---|---|
| タイプ | マイクロモーター | トルク | 要求事項 |
| 工事 | 永久磁石 | 転流 | ブラシ |
| 支払い条件 | 完全密閉 | 速度(RPM) | 可変速 |
| 効率 | IE 1 | 最大力 (N) | 70 |
| 最大走行距離 (mm) | 14.9 | 音声コイルモーター (V) | 26.9 |
| ローターの重量 ((kg) | 79 | 固定子dia （mm） | 43 |
| 連続力 (N) | 27.3 | 背部EMFの定数（kb） | 17.7 |
| コイル（mm）の長さを入れなさい | 53.7 | 製品型式 | VCAB0070-0149-00A |
| ハイライト | マイクロシャフトリニアボイスコイルモータ,高速ソート用ボイスコイルモータ,ソート用リニアボイスコイルモータ |
||
製品の説明
製品説明
SUPT MOTION VCAB0070-0149-00A は、高速応答と強力な推力を必要とする高速仕分け、迅速なピックアンドプレース、および排出システム向けに特別に設計された高性能半密閉シャフト型ボイスコイル モーターです。
VCAB シリーズは、高精度リニアベアリングを備えた内蔵モーションシャフトを備えており、動作ストローク全体を通じてスムーズで正確なガイドを保証します。モーションシャフトには軽量、高剛性、耐摩耗性の高い材料を使用しており、高い安定性と優れた力速度特性を備え、高速仕分け用途に必要な急加減速を可能にします。
電子部品や食品の高速仕分けシステムでは、アクチュエータはミリ秒以内に応答して、不良品を転用または拒否する必要があります。 VCAB0070-0149-00A ボイス コイル モーターは、高い逆起電力を備え、優れた動的応答と急速な加速を実現し、それによって製品の損傷を最小限に抑え、生産ラインの効率を向上させます。
従来の空気圧除去システムと比較して、ボイス コイル モーターにはいくつかの重要な利点があります。圧縮空気が不要で、より静かに動作し、動作プロファイルがプログラム可能で、メンテナンスの必要性が少なく、空気圧の変動に関係なく性能が一定に保たれます。ダイレクトドライブ機構は、ソレノイド駆動の空気圧バルブに一般的に伴う機械的な遅延と摩擦を排除し、その結果、応答時間が短縮され、排除位置がより正確になります。このリニア ボイス コイル モーターは、高速で制御された接触が必要な高速スタンピング、ラベル貼り、およびマーキングの用途にも適しています。
仕様:
最大力: 70 N
連続力 @25℃: 27.3 N
総ストローク: 14.9 mm
最大電圧: 26.9 V
逆起電力定数: 17.7 V/m/s
コイル重量：79g
ステーター直径: 43 mm
軸端ねじ：M3（内）
技術パラメータ:
| 製品型式 | ピークフォース (ん) |
継続的な力 25℃(N) |
総ストローク (mm) |
最大電圧 (V) |
逆起電力定数 (V/m/s) |
コイルの重量 (g) |
ステータ直径 | 軸端ねじ (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(アウター) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(アウター) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(アウター) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(アウター) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | S半分∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(アウター) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(インナー) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(インナー) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(アウター) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(インナー) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(インナー) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(インナー) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(インナー) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(アウター) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(インナー) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(インナー) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(インナー) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 軸∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(インナー) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(インナー) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 軸∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 軸∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 軸∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 軸∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 軸∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 軸∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 軸∮10 |
1.電子部品の高速仕分け
2.医薬品の拒絶反応メカニズム
3.食品包装排出システム
4.高速スタンピング・マーキング
5.素早いピックアンドプレイス操作
6.高スループット検査リジェクトステーション
