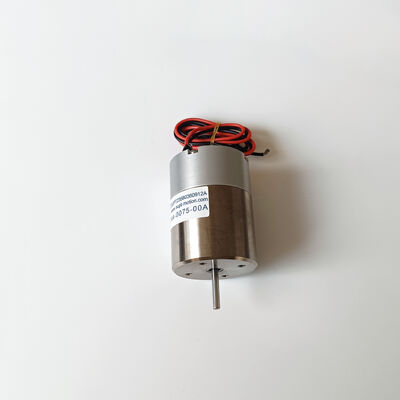

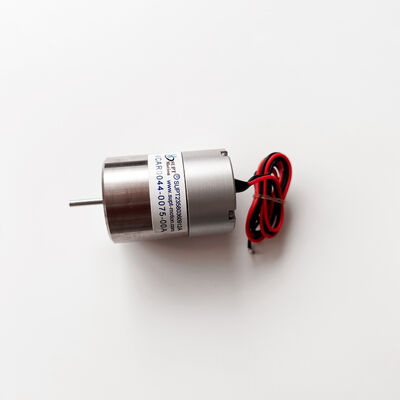

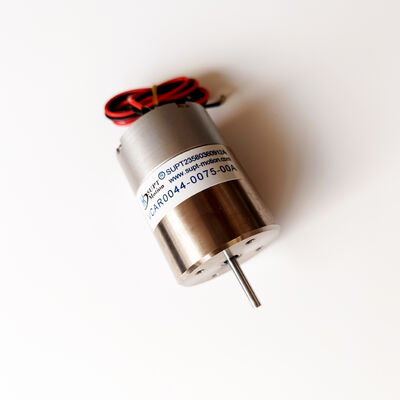

広速範囲線形音声コイルアクチュエータ 高安定性 VCAH 16.8V 44N
商品の詳細
| ピーク力 | 44N | 連続力 | 13.7N |
|---|---|---|---|
| トータルストローク | 7.5mm | 最大電圧 | DC16.8V |
| 強制定数 | 7.2該当なし | バックEMFコンスタンット | 7.6V/m/s |
| コイル重量 | 38.6g | ステータの直径 | 31.1 mm |
| アクチュエーター長さ | 35.9 mm | 速度範囲 | 0～1.5m/秒 |
| 最大加速 | 30 g | 再現性を位置付けます | +/-2μm |
| ハイライト | 広速ラインナリーアクチュエータ,高安定性音声コイルモーター,高速VCMアクチュエータ |
||
製品の説明
製品概要
VCAB0044-0075-00A 広帯域リニアボイスコイルアクチュエータは、高い安定性と優れた動的応答性を兼ね備え、精密自動化タスクに最適です。ダイレクトドライブのボイスコイル設計により、極低速から高速まで、全速度範囲でスムーズでコギングのない直線運動を実現します。これにより、機器メーカーは、従来複数の駆動ステージを必要としていたアプリケーションを、単一のアクチュエータで置き換えることができます。コンパクトで軽量な構造は、レーザーカッターヘッド、検査ステーション、ロボットエンドエフェクタへの統合を容易にします。
VCAB0044-0075-00Aの心臓部には、希土類磁石アセンブリ内で動作する精密巻線銅コイルが搭載されています。この設計により、長時間の連続運転中でも、優れた速度安定性を維持しながら、高い推力重量比を実現します。このリニアアクチュエータは、バックラッシゼロとヒステリシスを最小限に抑え、全速度範囲で再現性の高い位置決め性能を保証します。精密リニアガイドと予圧ベアリングは、モーション品質をさらに向上させ、要求の厳しい生産環境でのサービス寿命を延ばします。
VCAHシリーズのリニアボイスコイルモータは、力校正、絶縁抵抗試験、100%機能検証を含む厳格な工場試験を受けています。モータは、防塵・防湿保護機能を備え、ほとんどの市販サーボドライブおよびモーションコントローラと互換性があります。VCAHシリーズはISO 9001認証を取得しており、CEおよびRoHS規格に準拠しているため、広帯域で長期安定性を備えたアクチュエータを求めるグローバルな自動化機器メーカーにとって信頼できる選択肢となります。
仕様
技術パラメータ
| ピークフォース | 44 N |
| 連続フォース (25℃) | 13.7N |
| 総ストローク | 7.5 mm |
| 最大電圧 | 16.8 V DC |
| フォース定数 | 7.2 N/A |
| 逆起電力定数 | 7.6 V/m/s |
| コイル重量 | 38.6 g |
| ステータ直径 | 31.1 mm |
| アクチュエータ長 | 35.9mm |
| 速度範囲 | 0 - 1.5 m/s |
| 最大加速度 | 30 G |
| 位置再現性 | ±2 µm |
一般情報
| ブランド名 | SUPT MOTION |
| モデル番号 | VCAHシリーズ |
| 原産地 | 中国蘇州 |
| 認証 | ISO9001, CE, RoHS |
| 最小注文数量 | 1個 |
| 納期 | 在庫品: 5-7日、生産品: 15-25日 |
アプリケーション
VCAHシリーズ広帯域リニアボイスコイルアクチュエータは、幅広い精密産業に適用されます:
- レーザーカッティングおよびレーザーフォーカシングヘッドの位置決め
- 光学レンズのオートフォーカスおよびスキャンシステム
- 半導体ウェーハ検査装置
- 3C電子機器の組み立ておよびテスト
- 医療用スキャナおよび画像装置の位置決め
- ロボットアームの関節補償およびエンドエフェクタ制御
高い安定性と広帯域により、VCAHシリーズは、プロセスが低速で正確なアライメントを必要とする場合でも、高速サイクル転送を必要とする場合でも、一貫したモーション品質を維持し、サイクルタイムを短縮しながら精度を維持します。
よくある質問
Q1: VCAHシリーズアクチュエータはどの速度範囲をカバーできますか？
A1: VCAHシリーズは、ほぼ静止状態から毎秒1.5メートルまでの連続速度制御をサポートし、最大30Gの加速度能力を備えています。この広帯域により、単一のアクチュエータで精密な位置決めと高速転送を組み合わせることができます。
Q2: このリニアボイスコイルアクチュエータでは、どのようにして高安定性が実現されていますか？
A2: 高安定性は、バックラッシゼロのダイレクトドライブ構造、精密リニアガイド、予圧ベアリング、および高解像度の位置フィードバックインターフェースから得られます。これらの機能により、振動とドリフトが最小限に抑えられ、全速度範囲で再現性の高い位置決めが保証されます。
Q3: アクチュエータは既存のモーションコントローラと統合できますか？
A3: はい。VCAHシリーズは、ほとんどの市販サーボドライブおよびモーションコントローラと互換性があります。配線図、チューニングガイド、およびアプリケーションサポートを提供し、アクチュエータを迅速に統合し、最適なパフォーマンスを達成するのに役立ちます。
Q4: 標準的な納期はどのくらいですか？
A4: 最低注文数量は1個です。在庫品は5日から7日以内に発送され、カスタマイズ品は15日から25日かかります。梱包は、国際エクスプレスおよび航空貨物に適した耐衝撃フォームインサート付きのカートンです。
Q5: アクチュエータは定期的なメンテナンスが必要ですか？
A5: VCAHシリーズは、非接触型の力発生と密閉構造により、基本的にメンテナンスフリーです。ケーブルとコネクタの定期的な点検を推奨しており、製品は数百万サイクルの信頼性の高い動作のために設計されています。
