VARS0008 マイクロサイズロータリーボイスコイルモーター 高速応答 ゼロバックラッシ 26度

製品概要

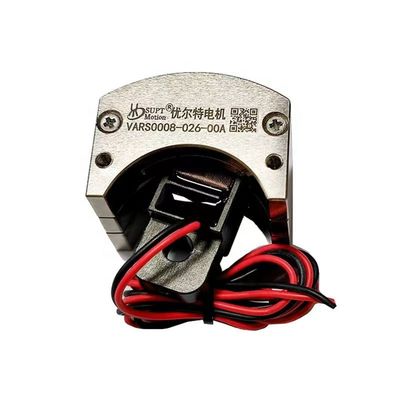

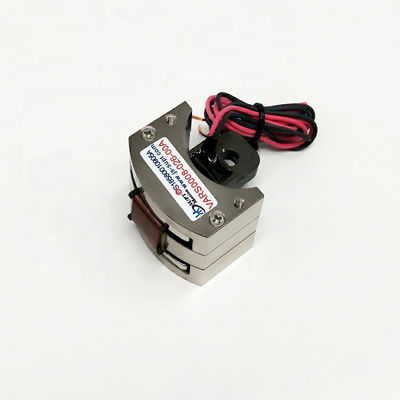

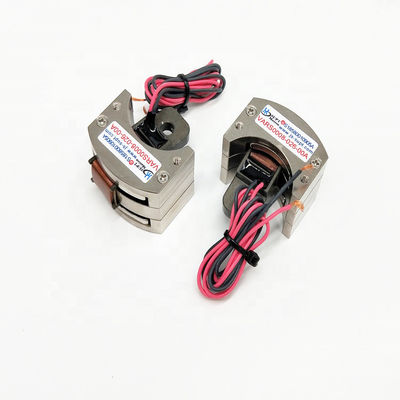

VARS0008-026-00A ロータリーボイスコイルモーターは、SUPT MOTION が開発したスイングタイプのボイスコイルアクチュエータで、角度制限のある精密位置決め用途向けです。25℃において、全ストロークは26度、ピークトルクは0.08 N・m、連続トルクは0.05 N・m、最大駆動電圧は6.4 Vです。
わずか11.7グラムの重量で、全体寸法は35 × 39.8 × 36.1ミリメートルと、VARSシリーズの中でも最もコンパクトなロータリーアクチュエータの一つです。コイルが磁場内で直接移動するため、ギア、ベルト、ブラシが不要となり、このロータリーボイスコイルモーターは駆動電流にほぼ瞬時に応答し、バックラッシなく動作します。
この小型設計は、光学モジュール、ミラー位置決め、マイクロバルブシステムなど、従来のサーボモーターが設置できない用途に適しています。アクチュエータの定格寿命は10,000時間で、潤滑や定期的なメンテナンスは不要です。

ソリューション

従来の回転運動部品（ギア付きDCモーターやステッピングモーターなど）は、バックラッシ、コギングトルク、摩擦、応答速度の遅さといった問題を抱えており、高周波アプリケーションにおける位置決め精度や動的性能を制限します。VARS0008-026-00Aは、ダイレクトドライブ式の振動ボイスコイルアーキテクチャを採用することで、これらの問題に対処します。
出力トルクは駆動電流に比例するため、線形かつ再現性の高い力制御が可能であり、同時に非常に低い可動質量により、高加速度とミリ秒単位の応答時間を実現します。機械的な伝達部品がないため、バックラッシゼロ、コギングトルクゼロがこの設計の固有の特性であり、最終的な位置分解能はフィードバックセンサーによってのみ制限されます。このモーターは、高周波で連続的な双方向振動が可能であり、ジッタリング、スキャン、アクティブダンピングタスクに適しています。
コンパクトなハウジングは、スペースに制約のある製品への組み込みを容易にし、低インダクタンスコイルにより、駆動エレクトロニクスは電流を迅速に変調でき、滑らかで振動のない動きを実現します。その結果、エンジニアは、シンプルな電流アンプと位置センサーのみを使用して、高精度、高ダイナミックレンジの位置決めループを構築できます。従来のモーターとギアの組み合わせと比較して、このソリューションはシステムコストを削減し、開発時間を短縮し、信頼性を向上させます。

仕様

アプリケーション

典型的な用途としては、レーザー技術用のミラー位置アクチュエータ、光学スキャンおよびビームステアリングシステム、ロータリーバルブおよびダンピングアクチュエータ、ロータリー位置決めテーブルおよび航空機制御アクチュエータが挙げられます。このモーターは、半導体、自動車、産業、航空宇宙産業、医療機器、実験室自動化で広く使用されています。そのマイクロサイズと高速応答は、小型カメラジンバル安定化、光学スイッチ位置決め、プリントヘッド調整、および小型エンベロープ内で高速、バックラッシフリーの角度運動を必要とするあらゆるメカニズムに最適です。OEMプロジェクト向けに、カスタムストローク、駆動電圧、および取り付け寸法も利用可能です。

FAQ

Q1: このロータリーボイスコイルモーターの全ストロークはどのくらいですか？

VARS0008-026-00Aは26度の全ストロークを提供します。ストローク角度は、アプリケーションの要件に応じてカスタマイズ可能です。

Q2: このモーターはなぜバックラッシがゼロなのですか？

このモーターはダイレクトドライブ構造を採用しています。コイルはギアや伝達部品なしで磁場内を直接移動するため、機械的なバックラッシやコギングは完全に排除されます。

Q3: モーターのサービス寿命はどのくらいですか？

定格サービス寿命は、通常の動作条件下で10,000時間です。交換が必要なブラシや摩耗する伝達部品はありません。

Q4: 最低注文数量と納期は？

最低注文数量は1個です。サンプル注文は3～5営業日以内に納品され、バルク生産は15～25日かかります。

Q5: モーターを私の製品に合わせてカスタマイズできますか？

はい。ストローク角度、駆動電圧、コイル抵抗、ケーブル長、取り付け寸法はすべてOEMプロジェクト向けにカスタマイズ可能です。お客様のアプリケーションの詳細をお知らせいただければ、テーラーメイドのソリューションを提供いたします。
